As razões para o alto custo das placas-mãe no Intel Z690 são mencionadas – muitos novos componentes são mais caros

Com o anúncio da nova geração de processadores Intel Alder Lake, muitos se perguntaram por que as placas-mãe projetadas para eles no chipset Z690 acabaram sendo muito mais caras do que seus predecessores baseados no chipset Z590. Muitos fatores contribuíram para isso, mas apenas alguns são essenciais. O portal TechPowerUp falou sobre eles.

Dentro da comunidade de usuários de PC, várias especulações foram feitas sobre as razões para o aumento no preço das placas-mãe para os processadores Intel Core de 12ª Geração. Muitos foram associados a suposições sobre o custo mais alto de fabricação de placas de circuito impresso (PCBs), com base nas quais as placas-mãe são realmente construídas. Essa suposição está correta, mas apenas parcialmente, já que esse fator adiciona apenas alguns dólares de margem de lucro ao preço final da placa-mãe.

Fonte da imagem: TechPowerUp

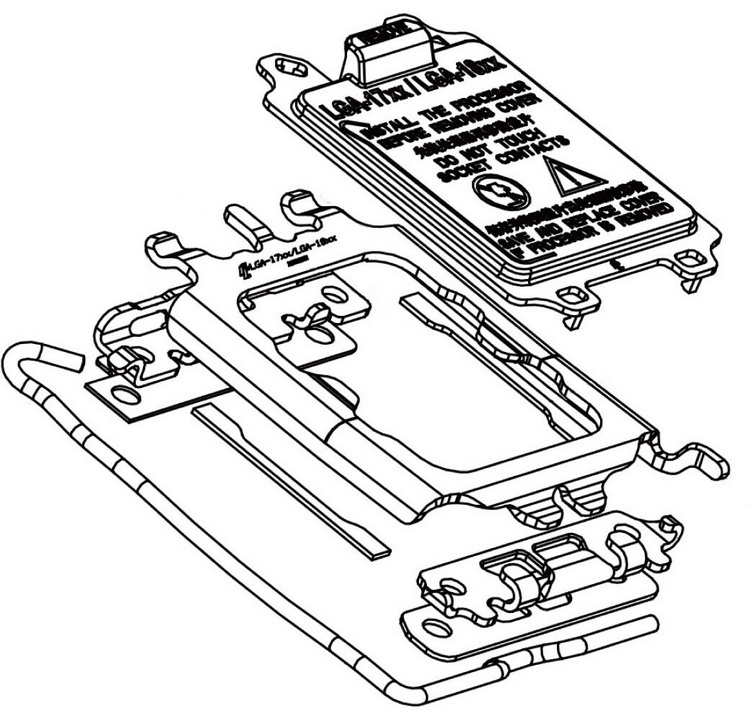

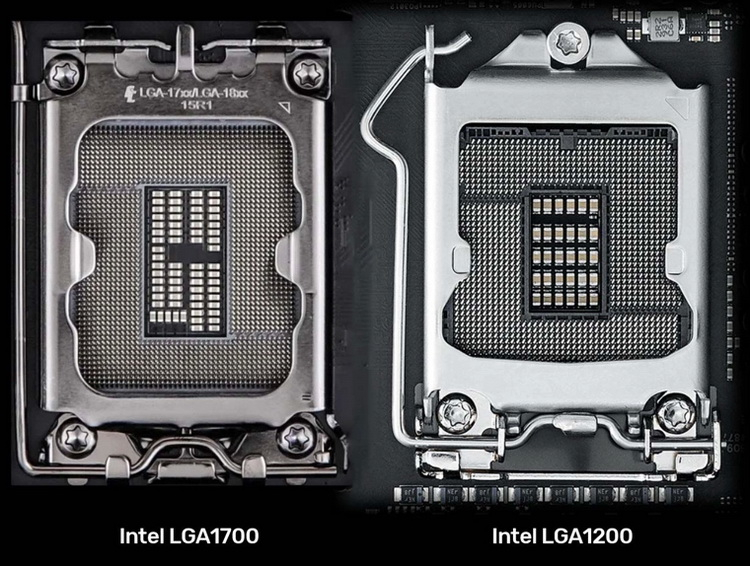

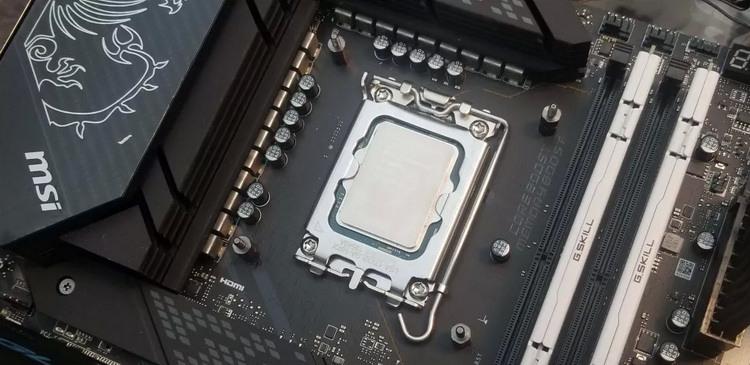

Como se viu, uma parte significativa do custo das placas-mãe para novos processadores Intel é adicionada pelo soquete do processador LGA 1700. Mais precisamente, seu mecanismo de travamento, que, como o TechPowerUp aponta, acabou sendo quatro vezes mais caro do que o Soquete LGA 120 para os mesmos processadores Intel Core 11. ª geração. Não foi possível descobrir o preço exato dos soquetes. Para efeito de comparação, você pode pegar o preço do soquete do processador LGA-115x, que no pequeno atacado é de cerca de US $ 5. No entanto, os fabricantes de placas-mãe compram essas peças em quantidades muito maiores, então o preço por elas geralmente deve ser menor.

Mas mesmo com tudo isso em mente, o preço do conector LGA 1700 deve ser de cerca de US $ 10-15 por peça, mesmo com compras em grande escala, escreve o recurso. Na verdade, o soquete do processador LGA 1700 é o segundo componente mais caro em placas-mãe depois do chipset Z690, que custa US $ 51, o que é um dólar a mais do que o chip Z590 da Intel.

Outro fator que aumentou o custo das placas-mãe Z690 foi a mudança em suas linhas de energia, ou seja, a mudança de IMVP8 para IMVP9.1. Em outras palavras, em vez de chips DrMOS (Driver MosFet), as novas placas usam fases de alimentação com tecnologia Smart Power Stage (SPS). Descobriu-se que esses componentes são mais caros do que os anteriores e seus suprimentos são um tanto limitados. Como resultado, o preço de uma fase da fonte de alimentação para as placas Z690 dobrou aproximadamente em comparação com as placas baseadas no chipset Z590.

A vantagem do novo esquema de energia é sua maior eficiência e indicadores de temperatura mais baixos durante a operação em comparação com o esquema em que os componentes DrMOS são usados. Prevê-se que o preço dos novos componentes diminua com o tempo. A desvantagem é que as novas placas são equipadas com um número maior de fases de alimentação do que antes, então sua introdução se tornou a segunda mudança de design mais cara nas placas de nova geração. Infelizmente, você não conseguirá economizar alguma coisa aqui, revertendo para o antigo esquema de energia IMVP8, já que ele não é adequado para placas Z690. A única opção de economia possível pode ser considerada usando menos fases de energia.

Fonte da imagem: ASUS

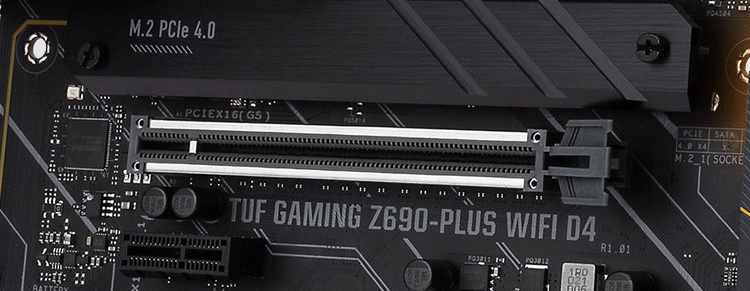

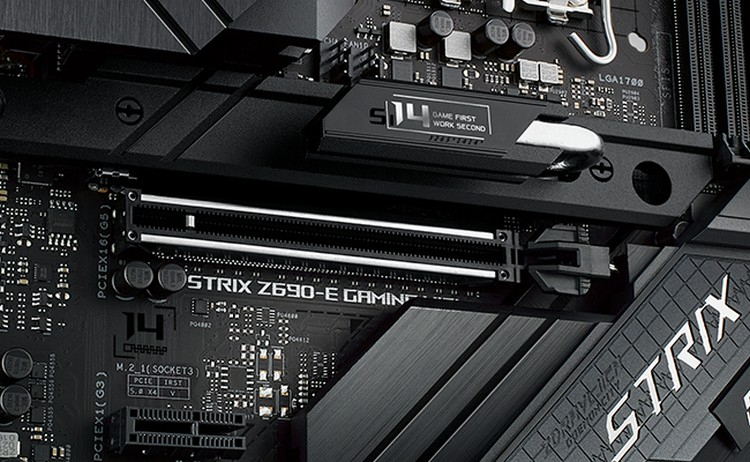

Alguns modelos de placa-mãe com o chipset Intel Z690 usam dois slots PCIe 5.0 ao mesmo tempo, então aqui você precisa usar um retimer PCIe 5.0 – um microcontrolador responsável por sincronizar sinais com o aumento do comprimento da trilha na placa. Não foi possível encontrar o custo de tal controlador para o padrão PCIe 5.0, mas uma versão do retimer com suporte para 8 pistas PCIe 4.0 é vendida no pequeno atacado por cerca de US $ 45 a unidade. Para fabricantes de placas-mãe que compram esses componentes em grandes quantidades, o custo por unidade deve ficar em torno de US $ 20-30. Felizmente, para a maioria das placas-mãe no chipset Z690 que usa um slot PCIe 5.0, um retimer não é necessário.

Fonte da imagem: ASUS

O custo dos próprios slots PCIe 5.0 é cerca de 10-20% mais alto do que nas gerações anteriores. A diferença no custo de compra em relação ao PCIe 4.0 por slot para os fabricantes de placas-mãe é de apenas alguns centavos. No entanto, o processo de instalação desses conectores, bem como dos componentes SMD / SMT que os acompanham, mudou. Anteriormente, os slots PCIe eram adicionados à placa manualmente, simplesmente instalando-os em orifícios pré-feitos na própria placa usando pernas de plástico (clipes). Agora, eles são instalados usando uma produção automatizada com máquinas especiais. Provavelmente o custo de aquisição e operação deste hardware está incluído no preço de cada placa-mãe fabricada.

Também deve ser destacado que entre os fatores mencionados acima que formam o preço final das placas-mãe baseadas no chipset Intel Z690, a atual escassez global de componentes semicondutores não é mencionada. quando os preços sobem, bem como escassez de quase todos os componentes e materiais para a produção de uma placa-mãe, de alumínio a resistores e capacitores. Também deve ser observado que a maioria dos fabricantes de placas-mãe pediam componentes anteriormente de 3 a 4 meses antes do início da produção de seus produtos. No entanto, na realidade atual, isso é impossível. A maioria dos fabricantes de painéis agora tem que esperar até 52 semanas pelos seus pedidos. Isso deixa sua marca na forma como os contratos de fornecimento são negociados e, em última análise, também pode afetar o custo final do produto acabado. Como o TechPowerUp escreve,
