Embalagem, escopo de entrega, aparência. Especificações técnicas A série atualizada de fontes de alimentação Aerocool, como o VX PLUS ou o KCAS PLUS, aumentou visivelmente o espectro inteiro em relação aos antecessores, sem o sufixo “plus”. Hoje nos encontraremos com o representante da nova série de fontes de alimentação Aerocool AERO WHITE, que pode ser formalmente colocada entre a série VX PLUS, sem a certificação 80 PLUS e o KCAS PLUS “bronze”.
A série AERO WHITE inclui cinco modelos de fontes de alimentação com potência de 450 a 700 watts. Temos um modelo sênior da série para revisão.
Embalagem, escopo de entrega, aparência

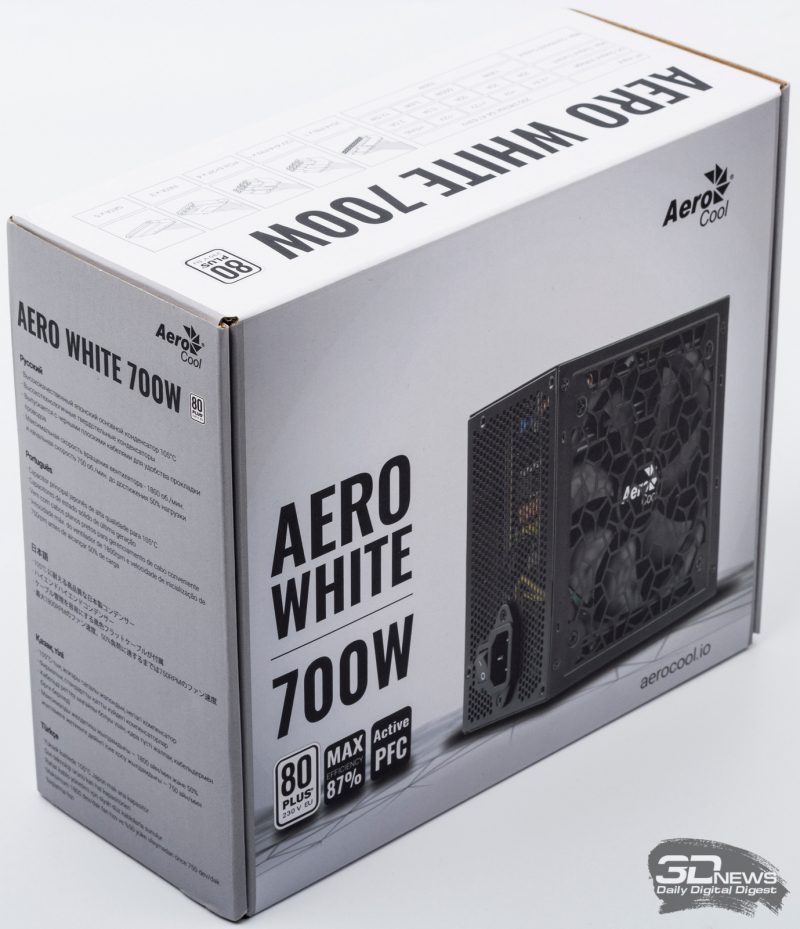

Decorada com cores vivas, a caixa é individual para cada modelo da série, o que está longe de ser sempre encontrado em produtos desse nível. A “fachada” contém uma fotografia da fonte de alimentação, o nome do fabricante, o nome da série e o logotipo 80 PLUS, o suficiente para obter informações básicas sobre o modelo.
No topo da caixa, há uma tabela com parâmetros elétricos e uma lista de conectores de energia disponíveis.

Nas faces laterais, é apresentada uma descrição das principais vantagens do modelo em diferentes idiomas: o capacitor principal da fabricação japonesa, capacitores de estado sólido de alta qualidade, cabos pretos lisos e velocidades de ventilador muito baixas na primeira metade do intervalo de potência disponível.

Na parte de trás da caixa, os mesmos dados são fornecidos de forma mais detalhada e visual: com fotos e uma programação do sistema de refrigeração.
Também deste lado da embalagem existem emblemas de conformidade com vários padrões da indústria, o endereço do site do fabricante, o país de fabricação (China) e o número de série e o mês de fabricação (dezembro de 2019).

O conjunto de entrega é bastante típico. Além da própria fonte de alimentação, inclui um cabo de alimentação, parafusos de montagem e uma “folha” dobrável de instruções multilíngues.

A carcaça da fonte de alimentação possui dimensões padrão – 140 × 150 × 87 mm, o que permite sua utilização em casos com um layout interno bastante apertado.
O design externo é bastante agradável para um modelo relativamente econômico: uma caixa preta fosca, cabos planos e uma grade de ventilação estampada original, que ocupa toda a borda superior da tampa da caixa da PSU. Uma entrada para o cabo de alimentação e um interruptor de energia estão localizados no painel de ventilação traseiro que foi ventilado.

Em um dos lados, há um adesivo com os parâmetros elétricos da fonte de alimentação.
Specifications # Especificações

Fabricante

Aerocool

Modelo

AERO WHITE 700W

Conexão por cabo

Cabos fixos

Potência máxima de carga, W

700

Certificação 80 PLUS

Padrão 230V EU

Versão ATX

ATX12V 2.4

Opções de energia

200-240 V, 47-63 Hz

Eficiência

até 87%

Pfc

Ativo

Proteção de carga

OVP (proteção contra sobretensão)

OPP (proteção contra sobrecarga de energia)

OCP (proteção contra sobrecorrente)

UVP (proteção de subtensão)

SCP (proteção contra curto-circuito)

Dimensões, mm

140 × 150 × 87

Kg de peso

Nd

MTBF (MTBF), h

Nd

Período de garantia, anos

2

Preço de varejo, esfregue.

3.600

Com uma potência total de saída de 700 watts, 660 watts podem ser transmitidos através da linha de 12 V, ou seja, restam 40 watts de carga para outras tensões, o que é consistente com o apetite dos sistemas modernos. Portanto, a potência declarada de 700 W pode ser considerada honesta (ou seja, alcançável em um sistema real com suas cargas características). A carga total permitida nas linhas de 3,3 V e 5 V é de 130 W e na fonte de alimentação em espera – 2,5 A, o que é bastante típico.
A garantia do fabricante é de 24 meses.
No momento da preparação do material, os blocos desta série ainda não haviam chegado às prateleiras domésticas, mas os preços recomendados já são conhecidos. Os modelos com capacidade de 450/500/550/600/650/700 W custarão, respectivamente, 2.700 / 2.900 / 3.100 / 3.200 / 3.400 / 3.600 rublos. Testamos o mais poderoso desses modelos.
Cabos

O sistema de cabos como um todo cumpre totalmente os requisitos modernos, com exceção de talvez um cabo curto (apenas 55 cm) com um conector de alimentação auxiliar de CPU de 4 + 4 pinos: pode não ser suficiente para a instalação oculta sob a placa-mãe nos gabinetes ATX posição mais baixa da PSU e maior que a média. Outros cabos têm um comprimento de 45 a 50 cm para o primeiro conector e 15 cm entre os conectores.

Separadamente, quero observar o layout bem-sucedido e compacto do cabo de alimentação principal: geralmente com modelos com cabos chatos, parece o mais desleixado e inconveniente de usar, o que foi evitado neste caso.

A seção transversal de todos os fios é bastante típica de 18 AWG – não há economia nem em cabos “periféricos”, projetados para transmitir uma carga pequena.
Conjunto de conectores de energia:

1 × 20 + 4 pinos;

1 × ATX12V (4 + 4 pinos) – energia da CPU;

4 × 6 + 2 pinos – energia adicional para placas PCIe;

5 × SATA;

3 × Molex.

Design # Projeto, organização interna

Os componentes internos são resfriados por uma ventoinha DWPH EFS12E12H, tamanho 120 mm, com base em um mancal liso. A velocidade nominal do ventilador é de 2400 rpm, no entanto, de acordo com o fabricante, nesta unidade trabalha em velocidades de 800 a 1800 rpm, o que ajuda a reduzir o ruído. Parte da área do impulsor é coberta por uma tela de filme transparente para otimizar o fluxo de ar dentro da caixa da fonte de alimentação.

No interior, vemos um enchimento desconhecido, mas típico, de uma fonte de alimentação de nível econômico que usa um conversor de passagem direta monofásica de dois transistores com correção ativa do fator de potência e estabilização de tensão do grupo.

Alguns elementos do filtro de entrada estão localizados em uma placa adicional na entrada do cabo de alimentação. Nele há um par de bobinas, um capacitor CX e um par de capacitores CY.

Na placa de circuito principal, você encontra outro bloqueador de modo comum, um par de capacitores CX e CY, um varistor e um fusível. Um conjunto bastante sólido, especialmente para uma fonte de alimentação de um segmento de preço bastante acessível.

Na placa de circuito principal, você encontra o chip supervisor Grenergy GR8329N e o controlador de energia em espera DP2358.

O PWM / PFC CM6805BC está localizado na placa filha, perto do capacitor de entrada.

Na entrada da unidade, um capacitor eletrolítico Toshin Kogyo foi utilizado. Embora o nome deste fabricante não seja tão conhecido como o da Nippon Chemi-Con ou Rubycon, ele também é um “japonês” de raça pura, como prometido na caixa.

Os circuitos de saída usam capacitores eletrolíticos da Asia’X – aqui, infelizmente, a Aerocool optou por economizar.

Em geral, a qualidade dos componentes e da montagem não suscita dúvidas, exceto pelo uso de capacitores eletrolíticos não muito famosos na saída. No entanto, quase todos os fabricantes pecam com isso ao liberar modelos de orçamento. Resultado do teste⇡ # Metodologia do teste

A metodologia de teste adotada pelo Avalanche Noticias é descrita em um artigo separado, recomendado para leitura para entender as fontes de alimentação do computador e suas características mais importantes. Entre em contato com ela para descobrir por que você precisa e como esse ou aquele componente mencionado na revisão funciona e como interpretar os resultados do teste.
⇡ # Resultados do teste

A eficiência medida pelo Aerocool AERO WHITE 700W foi bastante alta.



Em parte, esses indicadores são uma consequência do erro de medição do wattímetro doméstico, que subestima a potência “da tomada” em cargas médias e pesadas. Em geral, espera-se que os resultados sejam um pouco inferiores aos das fontes de energia “bronze” que passaram nos testes anteriores.

Mais próximos da realidade serão os resultados citados pelo fabricante com base no relatório de certificação 80 PLUS para o Aerocool AERO WHITE 700W (a 10/20/50/100% da potência, a eficiência foi de 82,56 / 86,67 / 87,72 / 83,65 % respectivamente).

O algoritmo de controle do ventilador mostrado na caixa da fonte de alimentação mostrou-se muito preciso. A velocidade de rotação do ventilador de partida é próxima das prometidas 750 rpm e praticamente não muda até atingir 60% da carga nominal, após o que o aumento na velocidade começa.
Ao atingir a potência máxima, o impulsor gira até cerca de 1700 rpm, o que é ainda mais baixo do que as prometidas 1800 rpm (no entanto, se a fonte de alimentação estivesse em condições de temperatura mais severas – dentro de uma caixa fechada, esse nível poderia ter sido atingido ) O aquecimento do corpo do bloco durante a operação com potência máxima é insignificante.
Em geral, o conforto acústico do modelo pode ser avaliado como muito bom – principalmente devido à sua eficiência recorde. Em cargas baixas e médias, o Aerocool AERO WHITE 700W satisfaz a maioria absoluta dos usuários em termos de parâmetros de ruído, embora já possa ser chamado de muito barulhento em alta potência (mas nada pode ser feito contra a física: você não pode remover uma centena e meia de watts de calor na potência máxima sem altas velocidades de ventoinha )

As características de carga cruzada do bloco indicam uma estabilidade muito boa (principalmente considerando a estabilização do grupo) das tensões principais.
Excedendo as tolerâncias do padrão são observadas ao longo da linha de 12 V com uma carga mínima nessa tensão e alta em outras – ou vice-versa, com uma carga alta em 12 V e uma mínima no restante. A linha de 3,3 V é desenhada com uma carga total de 3,3 e 5 V acima de 100 W. Mas em um sistema moderno real, é quase impossível obter uma distorção de carga entre as linhas ou carregar as linhas de 3,3 e 5 V em mais de 50-60 watts.
Em cargas realmente exigidas para todas as tensões, os desvios são mantidos dentro de 2-3% do valor nominal com o padrão permitido 5%.

Barramento de 12V, ondulação de alta frequência

Barramento de 12V, ondulação de baixa frequência

Barramento 5V, ondulação de alta frequência

Barramento 5V, ondulação de baixa frequência

Com uma tensão de 12 V em baixa frequência, a faixa de pico de flutuação não excede 30 mV (com 120 mV aceitável) e, em todos os outros modos, os desvios são de 15 mV, com uma grande margem ajustada às tolerâncias padrão.
⇡ # Conclusões

A fonte de alimentação Aerocool AERO WHITE 700W corresponde quase perfeitamente a todas as promessas dadas em sua caixa. Possui um bom algoritmo de sistema de refrigeração e um sistema de cabos bastante conveniente, apresenta boa estabilidade de tensão e baixa ondulação, e sua eficiência é significativamente superior ao nível exigido para a certificação básica 80 PLUS 230V EU.
Entre as deficiências, podemos observar apenas um loop curto com um conector de energia da CPU adicional e o uso de capacitores eletrolíticos baratos nos circuitos de saída (o que, no entanto, é típico para a maioria das fontes de alimentação desse nível).
Se compararmos este modelo com os representantes da série Aerocool KCAS PLUS que já conhecemos, é um pouco inferior a eles em eficiência (um pouco perceptível apenas em altas cargas) e estabilidade de tensão (o que não é surpreendente: afinal, o KCAS PLUS usa estabilização individual). No entanto, o AERO WHITE oferece um conforto acústico um pouco melhor (as velocidades de início da ventoinha são mais baixas e seu crescimento começa mais tarde), usa componentes melhores (capacitor japonês na entrada e capacitores sólidos nos circuitos de saída) e possui um design mais eficaz do gabinete e do sistema de cabos.
Pelo preço anunciado, é bastante comparável aos muito bem sucedidos “parentes” da série “bronze” KCAS PLUS, portanto a escolha permanece com o comprador: dê preferência a um pouco mais de estabilidade e tensão do KCAS PLUS – ou melhor confiabilidade, silêncio e design do AERO WHITE. .
