Fonte de alimentação Cougar VTX600: o novo “cavalo velho”

A Cougar é uma divisão de varejo da HEC / Compucase criada para vender produtos com sua própria marca, e não apenas através de remessas OEM. Além de gabinetes e fontes de alimentação, a linha de produtos Cougar inclui vários acessórios para jogos, de mouses a poltronas. Mas a fonte de alimentação que estamos considerando hoje se refere a produtos cuja produção é a principal atividade do Grupo HEC.
Packaging # Embalagem, escopo de entrega, aparência

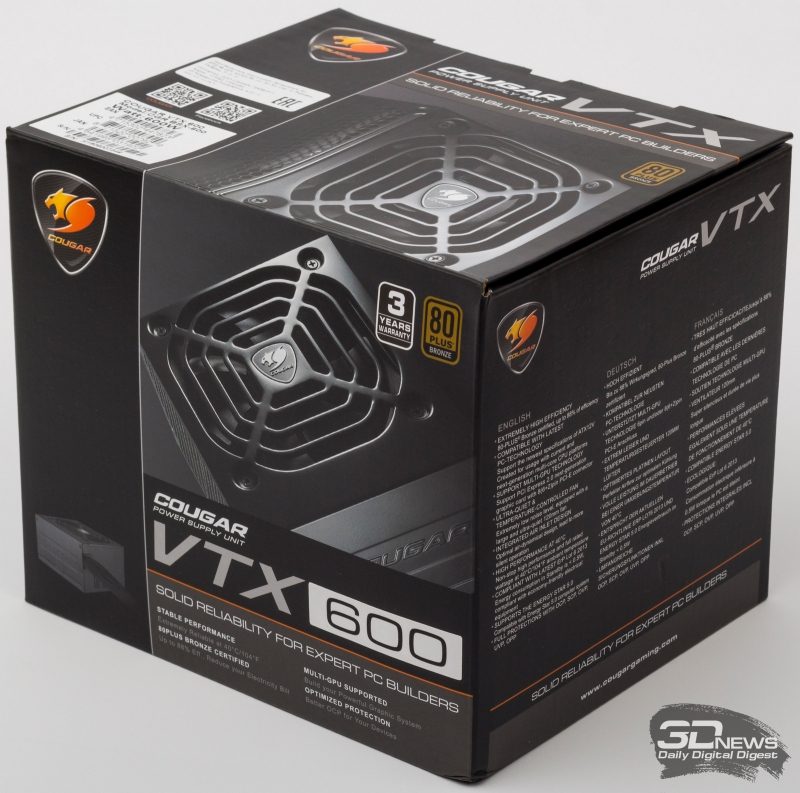

A fonte de alimentação vem em uma caixa de formato cúbico incomum, decorada com o tradicional esquema de cores preto e laranja da empresa. Na sua “fachada” estão listadas as principais características do modelo: certificação 80 PLUS Bronze com eficiência de até 88%, garantia de três anos, suporte para várias GPUs. E em uma das paredes laterais há uma descrição mais detalhada dos recursos em inglês, alemão e francês.

Na parte traseira, estão listados os parâmetros de saída e os conectores de energia disponíveis para todas as unidades da série VTX, o gráfico de eficiência é mostrado (até 88% na rede de 230 V e até 86% na rede de 115 V).
É garantida a total conformidade dos parâmetros de saída com os declarados a uma temperatura ambiente de até 40 ° C.

O escopo de fornecimento inclui um cabo de alimentação, um conjunto de parafusos de fixação, um manual impresso e um lembrete para determinar a data de fabricação do produto pelo número de série.

Tradicionalmente para produtos HEC, o gabinete da fonte de alimentação se destaca por sua espessura sólida de metal e desempenho sólido. Todos os cabos estão equipados com uma trança de nylon e o logotipo Cougar está estampado em um dos lados.
A grade estampada da ventoinha de 120 mm é deslocada para o lado do eixo longitudinal da fonte de alimentação e possui uma forma quadrada incomum com cantos arredondados. O emblema Cougar também está localizado no centro da churrasqueira.

Na segunda parede lateral, há uma placa com parâmetros elétricos e um número de série. O painel traseiro é tradicional: entrada de força, interruptor e grelha de ventilação.
Specifications # Especificações

De acordo com a tensão de 12 V, que representa a maior parte da carga nos sistemas modernos, quase toda a potência de saída da unidade pode ser transmitida. A carga total permitida nas linhas de 3,3 e 5 V é de 130 W, o que excede significativamente os requisitos dos sistemas modernos para essas tensões.
A fonte de alimentação em espera suporta uma carga de até 3 A – um indicador muito típico.

Fabricante
Puma

Modelo
VTX600 (CGR BSX-600)

Conexão por cabo
Cabos fixos

Potência máxima de carga, W
600

Certificação 80 PLUS
Bronze

Versão ATX
ATX12V 2.3

Opções de energia
100-240 V, 10-5 A, 50-60 Hz

Eficiência
até 88%

Pfc
Ativo

Proteção de carga
OVP (proteção contra sobretensão)

OPP (proteção contra sobrecarga de energia)

SCP (proteção contra curto-circuito)

OCP (proteção contra sobrecorrente)

UVP (proteção de subtensão)

Dimensões, mm
150 × 86 × 140

Kg de peso
Nd

MTBF (MTBF), h
Nd

Período de garantia, anos
3

Custo estimado, esfregue. (de acordo com a Yandex.Market em 13 de setembro de 2019)
de 3 550

O comprimento da fonte de alimentação é padrão para o formato ATX de 140 mm, o que a torna adequada para instalação em qualquer gabinete. A garantia do fabricante é de 3 anos, o que é um bom indicador para modelos relativamente baratos, a maioria dos modelos comparáveis ​​em preço e eficácia oferece uma garantia de 1-2 anos.
Cabos
Todos os cabos possuem uma trança de nylon e diferem em comprimento suficiente (57 cm – o cabo de alimentação principal, 65 cm – cabo de alimentação adicional para a CPU). A seção transversal de todos os fios nos cabos principais é de 18 AWG – um nível típico e bastante suficiente.
Conjunto de conectores de energia:

1 × 20 + 4 pinos;

1 × EPS12V (4 + 4 pinos) – energia da CPU;

2 × 6 + 2 pinos – energia adicional para placas PCIe;
5 × SATA;

3 × Molex.

Em geral, o sistema de cabos não é satisfatório para a variedade de conectores: eles são suficientes para os 600 W declarados de potência de saída.
Design # Projeto, organização interna

Os componentes internos são resfriados por um ventilador marcado com EFS-12E12H, tamanho 120 mm, com base em um mancal liso. Parte da área do impulsor é coberta por uma tela transparente para otimizar o fluxo de ar dentro da caixa da fonte de alimentação.
O nome Cougar exibe-se no ventilador, mas o código UL do fabricante no adesivo indica que ele é fabricado pela Shenzhen Dongweifeng Electronic Technology CO., LTD (e é com esse nome que esse ventilador pode ser encontrado, por exemplo, em fontes de alimentação Zalman e EVGA de baixo custo )

O fabricante original da plataforma da fonte de alimentação em questão, como você pode imaginar, é a HEC.
Em geral, podemos observar circuitos bastante tradicionais usando a topologia de “avanço duplo” e qualidade de construção decente: soldagem precisa, falta de economia na cola de montagem. Nos elementos do filtro de entrada na placa de circuito principal, você pode encontrar apenas um par de capacitores CY, um bloqueador de modo comum e um varistor.

O segundo bloqueador de modo comum e um par de capacitores CX e CY são colocados em uma placa de circuito impresso instalada perto da entrada do cabo de alimentação.

A presença de dois choques na área dos circuitos de saída indica o uso de estabilização de tensão de grupo: um choke menor fornece uma tensão de 3,3 V e as linhas 12 e 5 V são estabilizadas por um choke.
Os circuitos de saída usam capacitores eletrolíticos Teapo. Esses intermediários sólidos são talvez a melhor opção entre as fontes de alimentação usadas nos modelos de orçamento.

Como controlador PWM / PFC, usamos o microcircuito Champion Micro CM6800TX localizado na placa filha, próximo ao “banco” do capacitor de entrada.

Como supervisor, é usado o chip Weltrend WT7527V, localizado na placa de circuito principal, próximo à entrada do cabo de alimentação.

Em geral, a qualidade da construção, montagem e solda não é satisfatória – especialmente devido ao preço bastante modesto da fonte de alimentação.
Technique # Técnica de teste
A metodologia de teste adotada pelo Avalanche Noticias é descrita em um artigo separado, recomendado para leitura para entender o design das fontes de alimentação de computadores e suas características mais importantes. Entre em contato com ela para descobrir por que você precisa e como esse ou aquele componente mencionado na revisão funciona e como interpretar os resultados do teste.
⇡ # Resultados do teste

O wattímetro usado por nós subestima um pouco o consumo “da saída” em cargas médias e altas e, portanto, os indicadores de eficiência são ligeiramente superestimados em relação à realidade. No entanto, eles são totalmente combinados com os resultados de outras BP testadas por nós, certificadas no nível 80 PLUS Bronze.

A velocidade inicial do ventilador é de cerca de 720 rpm e até 40% da carga varia um pouco. Após atingir 40% da potência nominal, inicia-se um aumento linear na velocidade de rotação do impulsor. Na potência máxima da fonte de alimentação, a velocidade do ventilador excedeu a marca de 1550 rpm.
Em geral, com carga moderada, a fonte de alimentação fornece um bom conforto acústico, mas, ao se aproximar da potência máxima, ela se torna muito barulhenta. No entanto, com longe do recorde de eficiência energética, dificilmente seria possível esperar indicadores significativamente melhores.

A estabilidade da tensão é muito boa para uma unidade de estabilização de grupo. Vale ressaltar que as áreas de menor desvio são as áreas mais demandadas na prática com a carga mais alta (para tensões de 3,3 e 5 V em um sistema moderno real, uma carga de cerca de 40-60 W é típica).


Barramento de 12V, ondulação de alta frequência



Barramento de 12V, ondulação de baixa frequência



Barramento 5V, ondulação de alta frequência



Barramento 5V, ondulação de baixa frequência

A faixa de ondulações de baixa frequência ao longo da linha de 5 V não excede 20 mV e, ao longo da linha de 12 V, se encaixa em 45 mV, o que é notavelmente menor que o padrão de 50 e 120 mV, respectivamente. A faixa de pulsações de alta frequência é aproximadamente duas vezes menor – ou seja, se encaixa nos requisitos com uma margem ainda maior.
⇡ # Conclusões

A fonte de alimentação Cougar VTX600 pertence à categoria dos modelos mais acessíveis de nível de eficiência energética 80 PLUS Bronze. Possui excelente acabamento e aparência por seu preço (caixa de metal espessa com estampados, cabos trançados) e bons parâmetros ergonômicos e elétricos.
Se o compararmos com o já conhecido Aerocool KCAS PLUS 600W, que atua na mesma liga em termos de preço e desempenho, o bloco Cougar é ligeiramente inferior ao seu concorrente em estabilidade de tensão e ondulação máxima de tensão. No entanto, o Cougar VTX600 possui vantagens como suporte para uma ampla faixa de tensões de entrada, conforto acústico um pouco melhor em praticamente qualquer capacidade, uso de melhores capacitores eletrolíticos e garantia mais longa por um ano.
Como resultado, podemos afirmar que um reabastecimento decente apareceu no regimento de soluções suficientemente eficazes e acessíveis.

.
