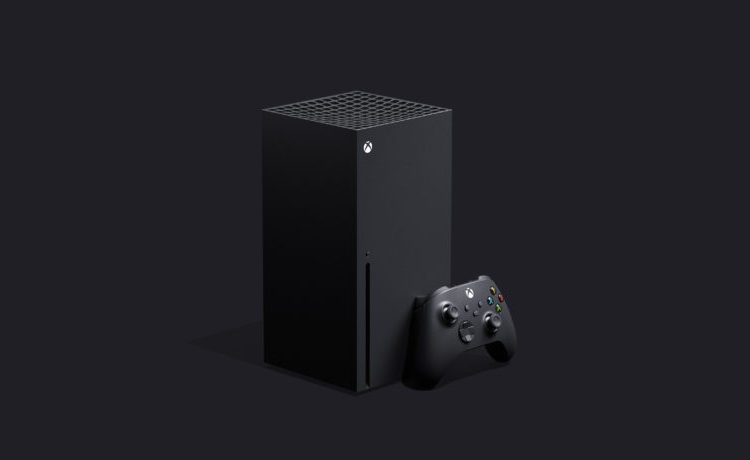

O console de jogos do Xbox Series X tem aparência bastante diferente de outros consoles, e esse design se deve não apenas ao componente estético. O canal do YouTube da Digital Foundry postou um vídeo desmontando o novo sistema de jogos da Microsoft, que, entre outras coisas, demonstrou os benefícios desse fator de forma para resfriar o console.
A Microsoft já mostrou a estrutura interna de seu futuro sistema de jogos, juntamente com uma recente introdução de especificações técnicas. O Xbox Series X consiste em duas placas, em uma delas a plataforma AMD personalizada, RAM e SSD, e na outra – as principais interfaces de entrada e saída. Mas agora tudo ficou ainda mais claro.
As placas são montadas nos dois lados do chassi de alumínio, que formalmente também pode ser considerado parte do sistema de refrigeração. A parte principal do cooler do Xbox Series X é um radiador maciço de alumínio com uma câmara de evaporação de cobre na base, instalada em uma plataforma de chip único e em chips de memória. A imagem é completada por uma ventoinha bastante grande instalada na parte superior do console, que fornece o movimento do ar na carcaça de baixo para cima.
Devido ao fato de o console Xbox Series X ser dividido internamente em duas partes, o ventilador fornece fluxos de ar frio separados para o radiador de uma plataforma de chip único e para uma fonte de alimentação localizada em outra parte do gabinete. Este último tem uma potência de 315 watts e, ao mesmo tempo, um tamanho relativamente compacto, de modo que obviamente não interfere com o sopro com ar frio.
Mas devido ao resfriamento eficiente e ao layout apertado, o Xbox Series X acabou sendo realmente compacto. As dimensões do seu corpo são 301 × 151 × 151 mm.
.
