A Intel compartilhou detalhes sobre seu ASIC chamado Bonanza, projetado para mineração de bitcoin. Além disso, a empresa introduziu um sistema baseado em 300 chips energeticamente eficientes, capaz de competir com os melhores análogos de Bitmain e MicroBT.

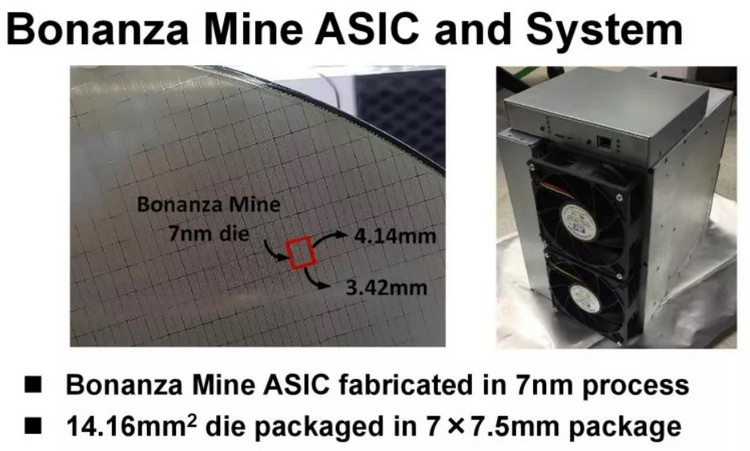

O chip Bonanza é feito em um processo de 7nm (provavelmente TSMC, mas isso não é certo), e tem dimensões de apenas 4,14 × 3,42 mm, o que dá uma área de 14,16 mm2. Devido à pequena área do chip, é possível usar a área do wafer de silício ao máximo – até 4000 cristais podem ser obtidos a partir de um substrato de 300 mm. O ASIC é embalado em um pacote BGA medindo apenas 7×7,5 mm, que é menor do que muitos chips de RAM DDR4 no mesmo tipo de pacote.

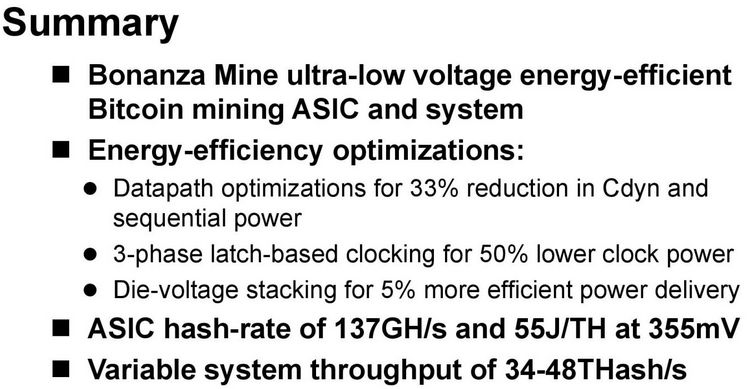

Cada chip Bonanza possui 258 blocos de mineração, cada um processando duas funções SHA256 em paralelo. Esses blocos ocupam 90% da área do cristal. Os chips operam em uma frequência de 1,35-1,6 GHz e a tensão nominal é de apenas 355 mV, na qual o desempenho de um único chip é de 137 gigahash/s. Isto dá uma eficiência energética de 55 joules por terahesh e uma eficiência energética de pico de 20 joules por terahesh a 290 mV.

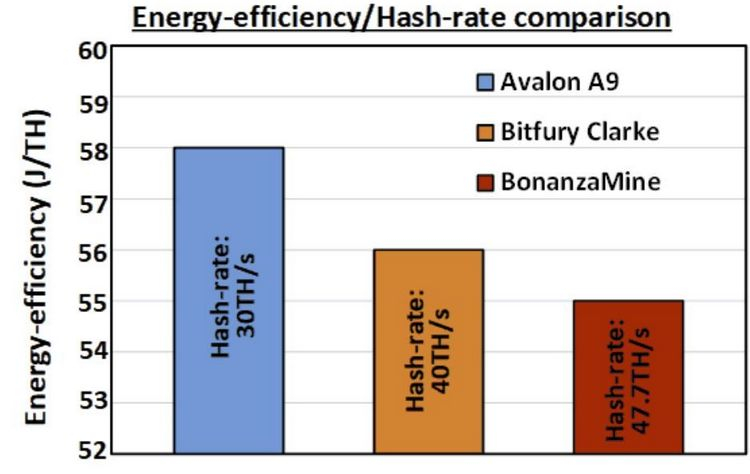

Quanto ao sistema mostrado com 300 chips Bonanza, em operação normal ele fornece um desempenho de 40 terahash/s e consome 3600 watts. O desempenho máximo para este sistema é de 47,7 TH/s e no modo de baixa potência – 34 TH/s. Ao mesmo tempo, de acordo com a Intel, esse sistema é significativamente superior em eficiência energética aos concorrentes: a empresa o compara com Bitfury Clarke e Avalon A9, que possuem maior consumo específico e menor desempenho geral.

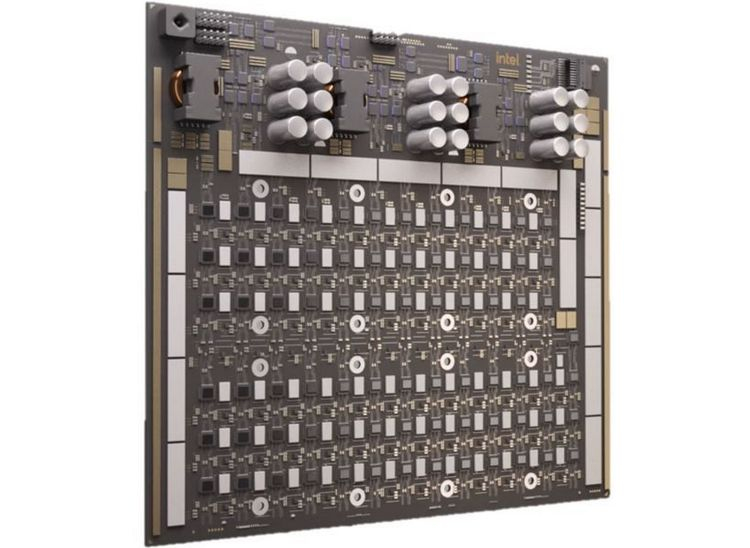

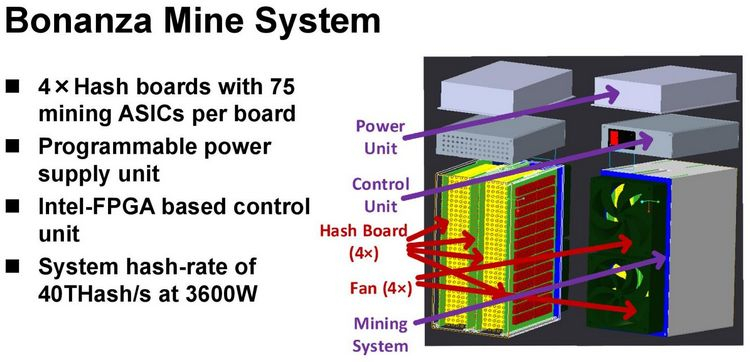

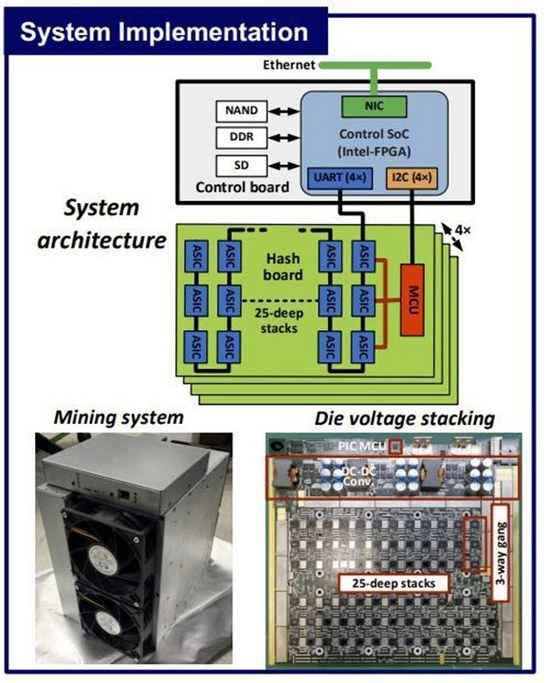

O sistema apresentado pela Intel consiste em quatro placas de circuito impresso, cada uma contendo 75 chips Bonanza. A unidade de controle baseada no FPGA desenvolvido pela própria Intel com o núcleo Arm Cortex é responsável por seu trabalho bem coordenado. Esse núcleo é responsável pelo funcionamento do software de mineração, e pela distribuição de cargas entre ASICs e pela verificação dos valores emitidos por eles. O barramento UART com velocidade de 10 MB/s é responsável pela comunicação entre o módulo de controle e as placas com ASICs. O controlador Ethernet é responsável pela conexão de rede. Observe também a presença de uma fonte de alimentação programável.
Ou seja, a Intel oferece um sistema totalmente pronto para uso: basta instalar o software e conectá-lo à Web – e o dinheiro fluirá como um rio. Mas não é exatamente. No entanto, a princípio, a Intel venderá essas soluções apenas para alguns clientes com os quais os contratos já foram assinados por vários anos. Os volumes de produção planejados ainda não foram especificados, assim como o custo.
