Graças aos usuários da comunidade HWBot, todas as placas-mãe que suportam overclocking de processadores Alder Lake com um multiplicador bloqueado (sem o sufixo “K” no nome) se tornaram conhecidas. Infelizmente, a lista acabou sendo muito modesta. Ao mesmo tempo, quase todos os modelos pertencem ao segmento premium e não suportam RAM DDR4, o que impossibilita a construção de um sistema relativamente acessível baseado em Alder Lake com potencial de overclock.

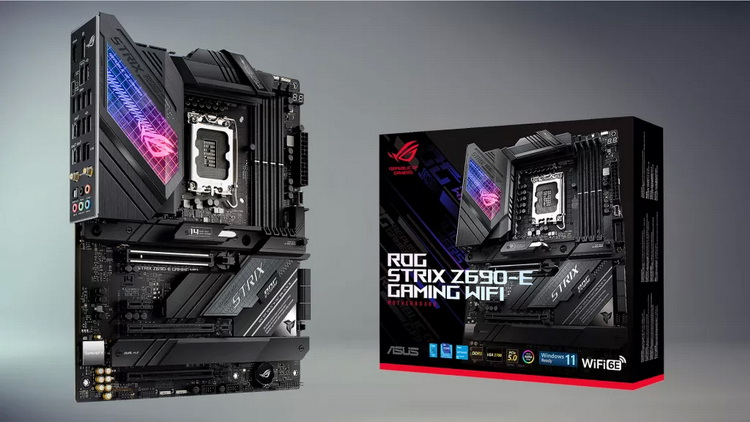

Fonte da imagem: ASUS
A ASUS tem a mais ampla seleção de placas-mãe capazes de fazer overclock de processadores sem overclock. A lista inclui os modelos ASUS ROG Maximus Z690 Formula, ROG Maximus Z690 Extreme, ROG Maximus Z690 Hero e ROG Maximus Z690 Apex baseados no chipset Intel Z690, bem como o Strix B660-G Gaming Wi-Fi e B660-F Gaming Modelos Wi-Fi baseados no chipset Intel B660.
A MSI tem três dessas placas. Estes são os modelos avançados MSI Z690I Unify, Z690 Unify X e Z690 Ace. A Gigabyte tem apenas uma placa que suporta overclocking de processadores Alder Lake sem o sufixo “K”, e essa é a Aorus Z690 Tachyon. O mesmo se aplica à ASRock – apenas o modelo principal ASRock Z690 Aqua OC possui esse recurso.
O fórum HWBot também fornece uma lista de todas as versões de BIOS conhecidas para as placas acima que suportam overclock de chips com um multiplicador bloqueado. É altamente provável que a Intel possa lançar novas versões de microcódigo no futuro e privar as placas-mãe da capacidade de fazer overclock em chips que não foram projetados para isso.
O overclocking dos processadores Alder Lake sem o sufixo “K” no nome é possível nas placas acima apenas porque elas são equipadas com geradores de clock externos. Eles são instalados nas placas como um componente separado e são responsáveis pelo funcionamento do barramento BCLK – é aumentando sua frequência de operação que o processador é overclockado.
Nem todas as placas-mãe estão equipadas com geradores de clock externos, pois os próprios processadores Alder Lake são equipados com barramentos BCLK integrados. A diferença entre os clocks interno e externo é que o primeiro não pode ter clock acima de 103 MHz. Tentar fazer isso resultará em instabilidade em outros barramentos de interconexão. Com este método, o processador pode ter um overclock de aproximadamente apenas 3%. Ignorar esta limitação permite um gerador de clock externo.
Tecnicamente, nada impede os fabricantes de placas de equipar cada modelo com um gerador de clock externo. Buildzoid em seu vídeo observa que algumas das placas mais acessíveis baseadas no chipset Intel Z690 até fornecem assentos no PCB para isso. No entanto, a instalação de um gerador aumenta o custo da placa-mãe e é por isso que esse componente não está disponível nos modelos econômicos.
