O chefe da Thermal Grizzly e blogueiro de meio período do YouTube, Roman “Der8auer” Hartung, mostrou um protótipo de um water block personalizado para um sistema de resfriamento líquido desenvolvido para a versão de referência da placa de vídeo GeForce RTX 5090 Founders Edition.
Fonte da imagem: YouTube/der8auer
Como você sabe, a versão de referência da GeForce RTX 5090 Founders Edition tem um design incomum. A placa consiste formalmente em três placas: a placa principal com a GPU, chips de memória e elementos do subsistema de fonte de alimentação; Placas de interface PCIe x16; bem como placas de conectores de vídeo. Este design modular complexo torna praticamente impossível usar a GeForce RTX 5090 Founders Edition de referência para um projeto de loop de resfriamento líquido personalizado.
Der8auer se perguntou: é mesmo possível desenvolver um water block personalizado para a GeForce RTX 5090 Founders Edition e isso faz sentido dado o custo potencial de tal solução? Acontece que é realmente possível desenvolver um water block para uma placa de vídeo, mas é muito difícil e provavelmente impraticável. O projeto é extremamente impraticável e em diferentes estágios o proprietário da placa de vídeo enfrentará vários problemas, incluindo a desmontagem e montagem da placa de vídeo. Durante o experimento, Hartung admitiu que várias vezes sentiu que ia quebrar a placa de vídeo. Por exemplo, para conectar a placa do conector de vídeo à placa principal da placa de vídeo, a Nvidia usa um cabo plano proprietário que é preso ao gabinete do sistema de resfriamento da placa de vídeo com cola. Danos neste cabo terão consequências terríveis para uma placa de vídeo com preço recomendado de US$ 2.000.
Hartung avaliou a complexidade do projeto para equipar a GeForce RTX 5090 Founders Edition com um water block personalizado em 8,5 pontos de 10, comparando-o a experimentos semelhantes para desenvolver water blocks para placas de vídeo Nvidia NX 7950 GX2 e NX 9800 GX2 de 2006-2008. Esses aceleradores, vale lembrar, consistiam em duas placas de circuito impresso, cada uma com um processador gráfico instalado. Apesar disso, em algum momento, sistemas de suporte de vida também foram desenvolvidos para tais soluções.

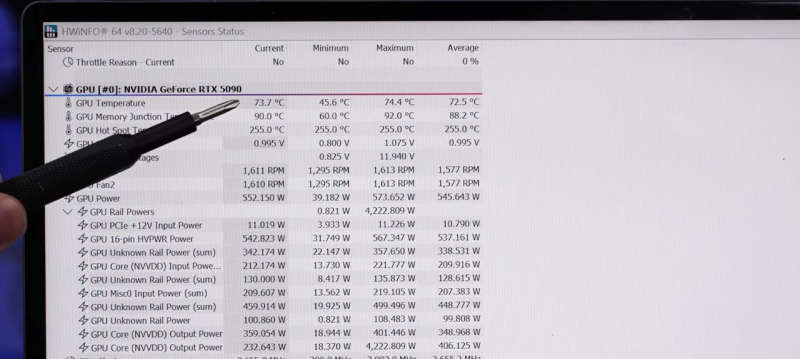

Antes de desmontar a placa de vídeo, Roman realizou alguns testes para comparação. Desmontar a placa de vídeo e instalar o water block ocupou a maior parte do tempo alocado no vídeo publicado, o que mostra a complexidade de todo o processo. Como este é um protótipo inicial do bloco de água, a Thermal Grizzly nem teve tempo de desenvolver uma placa traseira proprietária para ele – a placa padrão da Founders Edition desempenhou esse papel. Durante o processo, Hartung também usou um espectrômetro para testar a composição do metal líquido usado como material de interface térmica na GeForce RTX 5090 Founders Edition. Descobriu-se que ele continha 10% de estanho, o que o torna muito semelhante à composição da interface térmica Conductonaut da Thermal Grizzly. No entanto, Hartung observou que a versão de metal líquido do Conductonaut Extreme é mais eficiente do que o material de interface térmica da Nvidia.
Antes de instalar o bloco de água

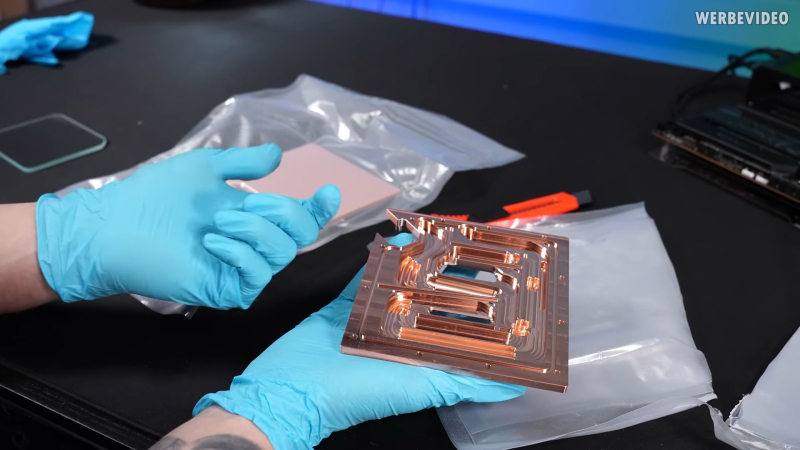

De acordo com Der8auer, se esse bloco de água chegar ao varejo, a versão para o consumidor definitivamente conterá menos cobre para reduzir o custo. Durante a primeira instalação do water block na placa de vídeo, em vez de metal líquido, foi usada a pasta térmica usual da marca Kryonaut, Thermal Grizzly, e novas almofadas térmicas líquidas Thermal Putty Pro foram usadas como interface térmica para os chips de memória e elementos do subsistema de energia VRM da placa de vídeo.

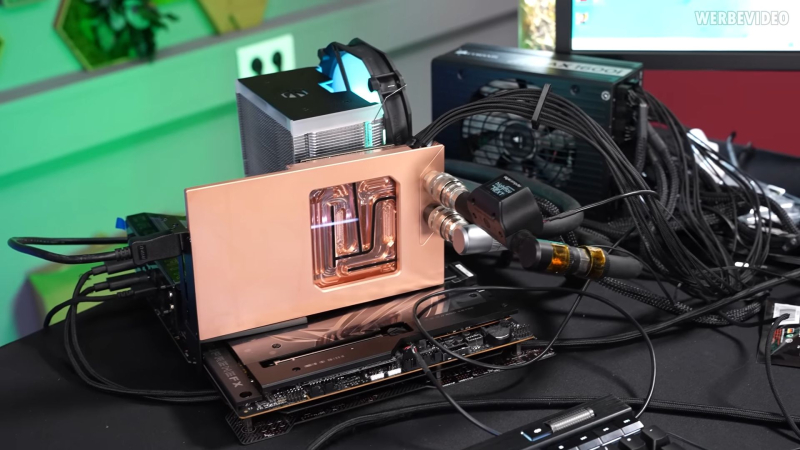

Após a instalação do bloco de água

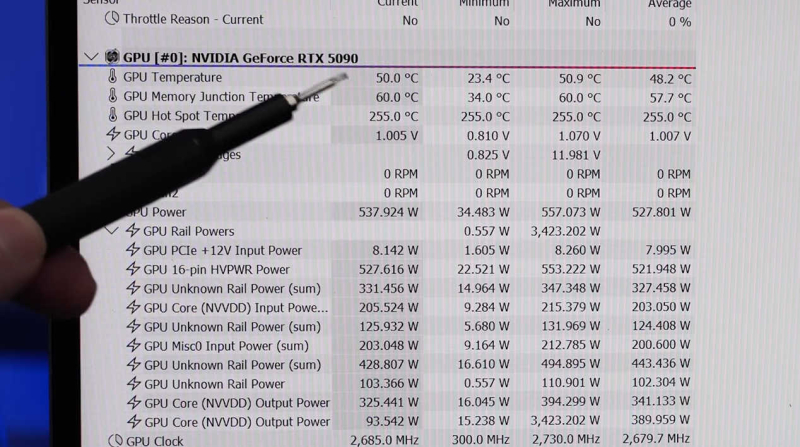

Os primeiros testes com o water block mostraram que seu uso levou a uma redução na temperatura do processador gráfico em até 25 graus – sob carga, o chip aqueceu até apenas 50 graus Celsius. A temperatura operacional dos chips de memória caiu 30 graus e ficou em apenas 60 graus Celsius. Sob carga, a GPU com bloco de água operou a uma frequência de cerca de 2680 MHz, que é um pouco mais alta do que quando se usa um sistema de resfriamento convencional.
