Se considerarmos a plataforma LGA1700, as placas baseadas no chipset B660 parecem os dispositivos mais balanceados de sua classe. Falamos sobre isso em detalhes no artigo “A melhor plataforma de jogos mainstream – 2022: Core i5-12400F + DDR4 + B660”. Sim, o chipset júnior possui uma série de limitações em relação ao mesmo Z690, como a impossibilidade de overclock do processador central. Mas eles não impedem o usuário de construir um PC ou estação de trabalho para jogos de quase qualquer nível. O desempenho dificilmente sofre com isso, e a funcionalidade é um parâmetro que deve ser considerado individualmente. Portanto, não estamos surpresos com o fato de já existirem muitas placas baseadas no chipset B660 e, com o tempo, haverá apenas mais.
O modelo MSI MAG B660M MORTAR WIFI DDR4 é um exemplo de placa-mãe de alta qualidade baseada no chipset Intel júnior. É capaz de muito – e nesta revisão, vamos apenas dizer o que é tão bem-sucedido nele.
MSI MAG B660M MORTAR WIFI DDR4
⇡#Especificações e equipamentos
No momento da redação deste artigo, o site da MSI lista nove placas B660, que o fabricante considera placas de jogos. Curiosamente, existem quatro versões do MAG B660M MORTAR de uma só vez: uma com suporte para memória DDR5, a segunda com DDR4, a terceira com DDR4 e DDR5, além de um módulo sem fio. E por fim, o nosso, com módulo wireless e DDR4. Ao mesmo tempo, os modelos com Wi-Fi e Bluetooth integrados são feitos em preto e prata, enquanto o restante dos morteiros é totalmente preto. A tabela abaixo mostra as especificações do testado MSI MAG B660M MORTAR WIFI DDR4.
1 × PCI Express x4 3.0
1 × M.2 (Soquete 3, 2242/2260/2280) compatível com PCI Express x4 4.0 e SATA 6Gb/s
1 × LED RGB
2 × LED ARGB
1 × F-Áudio
1 × Thunderbolt (RTD3)
2×USB 2.0
1 × USB 3.2 Gen1
1 × DisplayPort
4 × USB 2.0 Tipo A
3 × USB 3.2 Gen2 Tipo A
1 × USB 3.2 Gen2 Tipo C
1 × RJ-45
1 × Saída S/P-DIF
Incluído com o dispositivo havia muito papel útil e pouco desperdício, um CD com vários softwares e drivers, dois fios SATA, antenas Wi-Fi / Bluetooth e fixadores para um SSD. Dos interessantes e raros – na caixa havia um par de pequenas chaves de fenda.
⇡#Design e recursos da placa-mãe

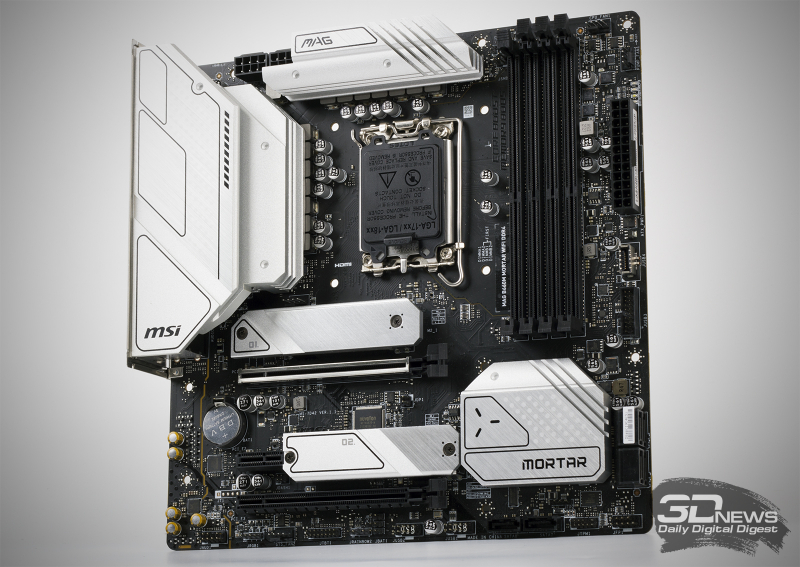

A placa-mãe MSI MAG B660M MORTAR WIFI DDR4 está no formato mATX. Dentro da estrutura do padrão, estamos lidando com um dispositivo completo no sentido de que um PCB de 244 mm de comprimento é usado aqui.
As placas-mãe são um tipo de dispositivo sobre o qual você pode entender muito a partir de uma foto. MSI MAG B660M MORTAR WIFI DDR4 parece impressionante neles.
MSI MAG B660M MORTAR WIFI DDR4
Se você quiser usar um supercooler grande como o Noctua NH-D15 em sua compilação, esteja preparado para cobrir todos os slots DIMM, bem como o soquete M.2 mais próximo do soquete da CPU.
Quatro slots DIMM são ótimos. Deixe-me lembrá-lo que os chips Alder Lake suportam até 128 GB de RAM DDR4. A frequência máxima efetiva dos módulos é de 4800 MHz – conforme indicado nas características da “argamassa”. É verdade que o trabalho da RAM é acompanhado por várias nuances, que serão discutidas mais adiante.

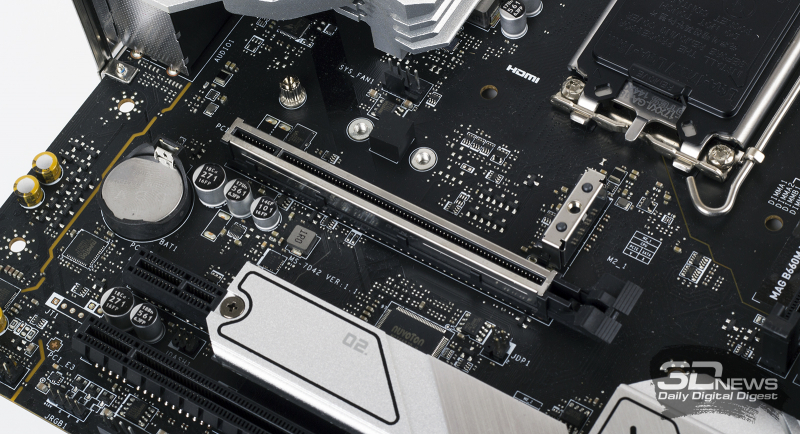

MSI MAG B660M MORTAR WIFI DDR4 recebeu três slots de expansão:
- PCI Express x16 opera no modo PCIe 4.0 e é a principal e única porta PEG conectada diretamente à CPU. O conector é adicionalmente reforçado com metal.
- PCI Express x4 funciona no modo PCIe 3.0, mas é feito em um gabinete PCI-E x16.
- PCI Express x1 funciona no modo PCIe 3.0.
Assim, se falamos de uma montagem de jogos, podemos instalar aqui uma placa de vídeo de qualquer classe. No entanto, vale a pena considerar que um poderoso acelerador gráfico com um cooler de três seções bloqueará os slots PCI Express x1 e M.2.
Existem duas portas M.2 no dispositivo, e a localização de ambas me agrada completamente. É especialmente agradável que ambos os assentos SSD sejam equipados com dissipadores de calor de alumínio. MSI MAG B660M MORTAR WIFI DDR4 suporta formatos SSD 2242, 2260 e 2280 – em ambos os casos estamos falando de quatro pistas de PCI Express 4.0. O segundo (inferior) M.2 pode funcionar no modo SATA, mas a porta SATA8 será desabilitada.
Ao mesmo tempo, a placa possui apenas seis conectores SATA 6 Gb/s – apenas a numeração dos pads começa com o número 3.
O herói da revisão recebeu quatro conectores para conectar os fãs. Todos são de 4 pinos, mas as placas-mãe há muito tempo conseguem regular a velocidade do “Carlson” tanto com PWM quanto sem ele, ou seja, com conectores de 3 pinos. O conector, encaixado entre o soquete do processador e o M.2 superior, está mal localizado. No entanto, o exemplo do ASUS TUF GAMING B660M-PLUS WIFI D4 mostra que é melhor estar lá do que em algum lugar “nos arredores” da placa de circuito impresso. Porque em uma montagem clássica com um gabinete de torre, em 99% dos casos, um ventilador montado na parede traseira será conectado a ele.
A localização dos outros conectores me serve muito bem. O único problema é que pode não haver conectores suficientes. Eu queria, por exemplo, usar refrigeração líquida sem manutenção com um radiador de duas seções no sistema. Com esta opção, um fio da bomba é “pendurado” em um conector e ventiladores hidropônicos, dos quais existem dois, no conector CPU_FAN. Então, antes de comprar, você precisa ter certeza de que o divisor apropriado vem com o LSS. Ou precisa ser adquirido separadamente.
No geral, o layout dos componentes no MSI MAG B660M MORTAR WIFI DDR4 é feito com sucesso e as perdas nos conectores ao usar dispositivos discretos gerais são inevitáveis.

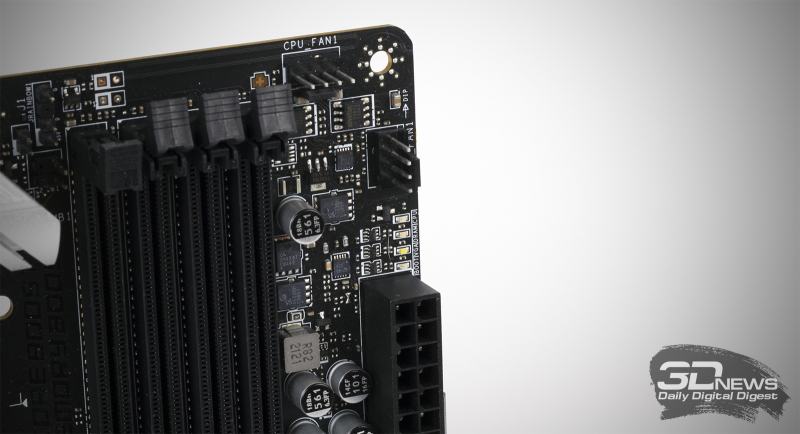

Uma linha de LEDs EZ Debug aparece por trás dos conectores de 4 pinos. As luzes acesas mostram claramente em que estágio está a inicialização do equipamento durante a inicialização do sistema.

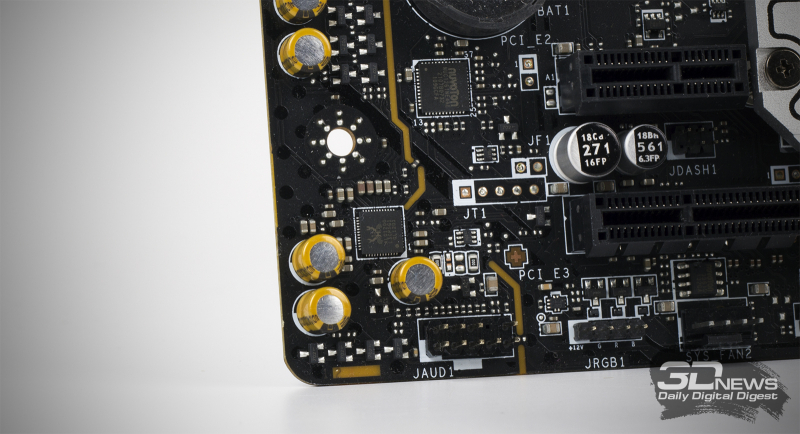

As placas-mãe modernas estão equipadas com um número crescente de conectores para conectar todos os tipos de dispositivos retroiluminados. Assim, o MSI MAG B660M MORTAR WIFI DDR4 recebeu três de uma vez: um conector de 4 pinos (para fitas padrão de 12 volts) e dois conectores de 3 pinos (luz de fundo endereçável).

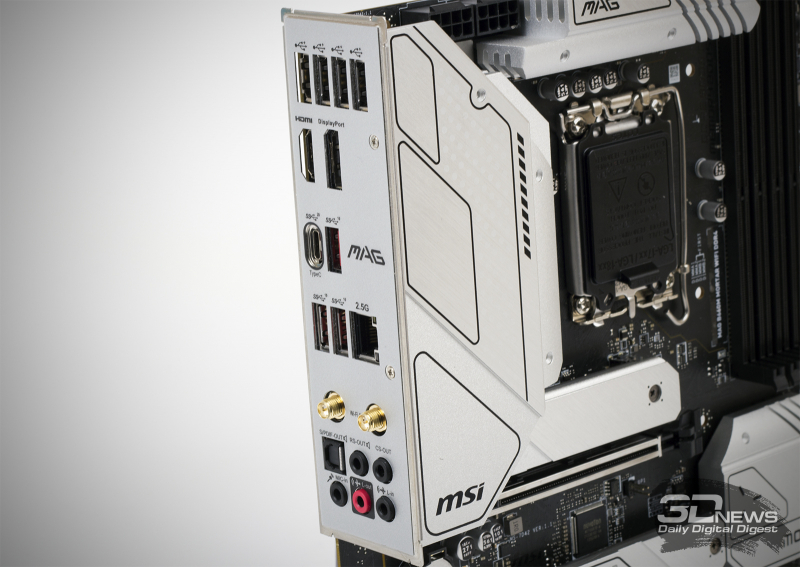

Como você pode ver, a tampa do gabinete para o painel de E/S MSI MAG B660M MORTAR WIFI DDR4 não é necessária. Uma lista completa de conectores internos e externos é fornecida na tabela no início do artigo, mas pessoalmente quero destacar:
- A presença de três USB 3.2 Gen2 tipo A (10 Gb / s) e um USB 3.2 Gen2 tipo C (20 Gb / s) no painel de E / S de uma só vez;
- Presença de saídas DisplayPort 1.4 e HDMI 2.1;
- USB 3.2 Gen1 interno Tipo C (10 Gb/s);
- Falta de USB 3.2 Gen1 no painel de E/S.
E aqui está outra coisa que agrada: MSI MAG B660M MORTAR WIFI DDR4 usa um chip de som Realtek ALC1200. Enquanto testava outra placa não muito acessível para a plataforma LGA1700, fiquei com muito medo de ver algum Realtek ALC897 aqui, que tem uma qualidade de som visivelmente mais baixa.
O controlador Realtek RTL8125BG com largura de banda de 2,5 Gbps é responsável pela conexão cabeada. A comunicação sem fio com a World Wide Web é tratada pelo processador Intel Wi-Fi 6 AX201 (largura de banda de até 2,4 Gb / s, suporte para Bluetooth 5.2).
A CPU é alimentada por dois conectores EPS de 8 pinos. Eu já disse muitas vezes que mesmo um Core i9-12900K de 16 núcleos é estável com um único cabo de alimentação – especialmente se estivermos lidando com uma placa-mãe que não suporta overclocking da CPU.

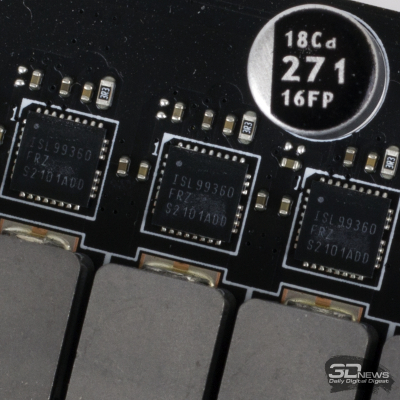

O subsistema de energia MSI MAG B660M MORTAR WIFI DDR4 funciona de acordo com o esquema 12 + 1 + 1 (VCore + VCCAUX + VCCGT). Cada fase responsável pela operação dos núcleos do processador e gráficos integrados contém um estágio de potência ISL99360 da Renesas (carga – 60 A). O canal VCCAUX é alimentado por um MP87992 FET da Monolithic Power Systems (70A). As fases são controladas por um controlador PWM de 20 canais RAA229132 da Renesas.
Acontece que o circuito de alimentação do Morteiro funciona diretamente, sem duplicadores e fluxos paralelos. Bem, mesmo sem nenhum teste, é claro que com esse subsistema de energia, o MSI MAG B660M MORTAR WIFI DDR4 garantirá uma operação estável de todos os processadores Alder Lake existentes.
Digno de nota é o resfriamento da placa. Um dos radiadores ficou gigantesco – sua parte metálica também serve como uma caixa decorativa cobrindo os conectores do painel de E/S.
A pressão dos radiadores para os transistores e bobinas é bastante forte, pois as barras de metal são presas à placa de circuito impresso com parafusos. Entre os transistores e a sola de alumínio há almofadas térmicas bastante grossas.
Stand e técnica. BIOS. Teste. descobertas
⇡#Metodologia de stand e teste
Para testar o MSI MAG B660M MORTAR WIFI DDR4, montamos um PC gamer bastante poderoso. Uma lista de todos os componentes usados na montagem é fornecida na tabela abaixo.
O processador e o subsistema de energia das placas-mãe foram carregados com o programa Prime95 30.8 (subteste Small FFTs). A prática mostra que entre os softwares profissionais existem aplicativos funcionais que podem carregar chips Core para consumir mais de 200 watts. A operação estável do computador em tais programas é uma garantia de que o sistema não superaquecerá ou estrangulará posteriormente.
Os estandes usavam LSS NZXT sem vigilância. Como este é um LSS e não um resfriador de ar, isso significa que os conversores de energia da placa-mãe não foram resfriados de forma alguma durante os testes.
Vale lembrar também que na vida real qualquer uma das placas testadas será instalada em um gabinete de computador e, dependendo das condições ambientais, os resultados apresentados podem melhorar ou piorar. A utilização do LSS na bancada de testes é uma tentativa de determinar os critérios para o funcionamento estável da placa em qualquer situação.
Para obter uma imagem mais nítida, o suporte com a placa foi testado nos seguintes jogos em resolução Full HD:
- The Witcher III: Caça Selvagem. DirectX 11. Novigrad e arredores. Qualidade máxima.
- GTA V. DirectX 11. Benchmark integrado. Qualidade máxima, FXAA + 2x MSAA, configurações avançadas de qualidade – ativado, AF de 16x, dimensionamento da resolução da imagem – desativado. Em 4K – sem AA.
- HITMAN 3. DirectX 12. Chongqing. Modo Ultra, AF 16x, Super Sampling 1.00, Qualidade de Simulação – Melhor.
- Passeio pela cidade Cyberpunk 2077 DirectX 12 Modo de qualidade impressionante, DXR desligado, DLSS desligado.
- Total War Saga: TROY. DirectX 11. Benchmark integrado. Modo “Máx.”
- Horizonte Zero Amanhecer. DirectX 12. Benchmark integrado. “Alta qualidade”, TAA.
- Assista Cães: Legião. DirectX 12. Benchmark integrado. Modo Ultra, DXR desligado, DLSS desligado
- Far Cry 6. DirectX 12. Benchmark integrado. Modo de qualidade “Ultra”, TAA, texturas HD, DXR – desligado.
O desempenho do jogo foi medido usando o conhecido programa CapFrameX. Ele permite que você obtenha o tempo de renderização de cada quadro. A utilização do percentil 99 em vez do mínimo de frames por segundo se deve ao desejo de limpar os resultados de flutuações aleatórias de desempenho que foram provocadas por motivos não diretamente relacionados à operação dos principais componentes da plataforma.
⇡#BIOS
MSI MAG B660M MORTAR WIFI DDR4 usa UEFI AMI BIOS com um shell Click BIOS 5 proprietário e bastante reconhecível. No momento da redação deste artigo, o firmware 1.24 era considerado a versão atual – apareceu em domínio público no final de janeiro. E esta é a terceira versão do microcódigo para a placa, que acaba de ser colocada à venda. Na descrição do novo BIOS, há uma série de correções relacionadas à estabilidade do MSI MAG B660M MORTAR WIFI DDR4 e suporte para RAM DDR4.
Você pode aprender mais sobre como o menu do BIOS das placas-mãe modernas funciona na análise do MSI MAG Z690 Tomahawk WiFi DDR4. O chamado Modo Avançado, que pode ser acessado a partir do menu principal pressionando a tecla F7, não possui novas abas. Assim, todas as mesmas seis seções principais estão disponíveis para o usuário: Configurações, OC, M-Flash, Perfis OC, Monitor de Hardware e Explorador de Placas. A este respeito, o BIOS das placas MSI LGA1700 difere pouco do firmware para a plataforma LGA1200.
Abaixo na galeria estão capturas de tela de todos os menus e funções do firmware MSI MAG B660M MORTAR WIFI DDR4.
A placa oferece muitas configurações de CPU e memória. E, no entanto, se compararmos os recursos do BIOS do herói da revisão e, digamos, PRO Z690-A DDR4, algumas das tensões associadas ao PLL SFR desapareceram. E o parâmetro mais importante – VCore – só pode ser alterado no modo Offset e dentro de uma faixa muito estreita – de -0,05 a +0,05 V. Portanto, é mais impossível do que possível “brincar” com o consumo de energia do processador central.
Em uma nota agradável, o MSI MAG B660M MORTAR WIFI DDR4 possui um sensor de temperatura na área VRM. Outros recursos do BIOS da placa são observados na tabela abaixo.
⇡#Teste
O MSI MAG B660M MORTAR WIFI DDR4 foi testado usando um Core i7-12700K de 12 núcleos. Tenho um Core i9-12900K à minha disposição, mas tenho certeza de que, à luz dos eventos recentes, pelo menos um pouco de Alder Lake por uma quantidade adequada pode ser considerado felicidade. Portanto, não importa como você olhe, o Core i7-12700K é mais do que suficiente para testar o MSI MAG B660M MORTAR WIFI DDR4.
Prime95
CINEBECH R23
Jogos

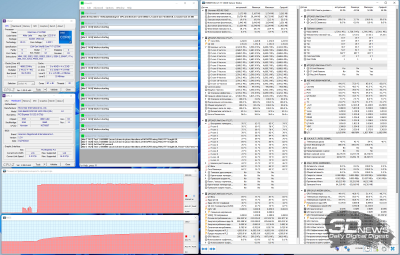

Como você pode ver, a placa mantém o Core i7-12700K estável em todas as condições, mesmo no Prime95, onde o consumo de energia da CPU excede 220W. Sob tais condições, o conversor de energia MSI MAG B660M MORTAR WIFI DDR4 aquece até 70 graus Celsius – e isso não é um número alto, porque estamos lidando com uma “pedra” bastante voraz. Em jogos e outros aplicativos de uso intensivo de recursos, a placa VRM não aquece muito.
Obviamente, o Mortar também lidará com o Core i9.
Como já mencionado, o MSI MAG B660M MORTAR WIFI DDR4 permite alterar a tensão do VCore em um pequeno intervalo. Tentativas de diminuir a tensão em apenas 0,01 V levaram à instabilidade do sistema no Prime95. O mesmo se aplica à inclusão de alguns modos de calibração de linha de carga. Portanto, a configuração do Core i7-12700K acabou sendo inútil no nosso caso. Vale ressaltar que muito aqui também depende do processador central – como você sabe, dois chips idênticos não existem.
Placas baseadas no chipset B660 não suportam overclock da CPU – mesmo que a compilação use chips com um multiplicador desbloqueado, como o Core i7-12700K. Mas há overclock de memória. A propósito, MSI MAG B660M MORTAR WIFI DDR4 suporta DDR4-4800 no modo 1DPC 1R (um módulo por canal, memória peer-to-peer). Nos modos 1DPC 2R e 2DPC 1R, a frequência é de 4000 MHz, em 2DPC 2R (dois módulos por canal, memória dual-rank) – 3600 MHz.
O kit de memória Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 é um verdadeiro obstáculo para muitas plataformas e placas-mãe. Este kit tem um excelente potencial para overclock e ajuste, mas em alguns casos você precisa pensar muito em como executá-lo pelo menos no modo DDR4-4000. Portanto, em testes comparativos de placas Z690, nenhuma placa-mãe lançou este kit no modo DDR4-4400 ao usar todos os quatro módulos. MSI MAG B660M MORTAR WIFI DDR4, infelizmente, não foge à regra. É verdade que o fabricante indica honestamente que essa memória deve funcionar no modo DDR4-4000. Total:
- Dois módulos foram iniciados no modo DDR4-4400 sem nenhuma dança com um pandeiro;
- Quatro módulos funcionaram apenas no modo DDR4-4200;
- O modo Gear1 funcionou até uma frequência efetiva de 4100 MHz ao usar dois módulos e até 3600 MHz ao usar quatro.
Em geral, acho que o firmware MSI MAG B660M MORTAR WIFI DDR4 está bem otimizado.
Abaixo estão os resultados do teste do suporte em jogos em resolução Full HD. O primeiro caso usou um kit de memória Corsair Vengeance CMK16GX4M2Z3466C16 com XMP habilitado. No segundo caso – Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 no modo DDR4-4000 com temporizações primárias, secundárias e terciárias configuradas. De fato, ao usar o Core i7-12700K na montagem, apenas a memória diferente afeta a diferença de desempenho. É 3-4%. Pode-se ver que o FPS não muda muito de stand para stand: a maior parte da vantagem dos chips Alder Lake vem de uma microarquitetura completamente nova. Por isso, é preciso investir no processador, e não na memória.
⇡#Conclusões
Devido à situação atual, é muito difícil avaliar o MSI MAG B660M MORTAR WIFI DDR4 no sistema de coordenadas “preço – qualidade”. Além disso, no momento da redação deste artigo, este quadro simplesmente não estava à venda em Moscou. Mas quando ele reaparecer nas lojas de informática a um preço razoável, saiba que este dispositivo se tornará uma base digna para qualquer construção de jogos com processadores Alder Lake.
Expressamos nossa gratidão à MSI e à loja de informática Regard pelos equipamentos fornecidos para os testes.
