Meu primeiro contato com as placas-mãe da série MEG ACE foi em 2018, quando recebemos a MEG Z390 ACE, que suporta processadores Core de 8ª e 9ª geração, em nosso laboratório de testes. Desde então, a MSI tem lançado constantemente novos produtos — tanto para plataformas Intel convencionais quanto para AMD. A estrela da análise de hoje, a MEG X870E ACE MAX, manterá seu status de placa-mãe topo de linha em sua categoria por muito tempo, já que o ecossistema AM5 em breve receberá pelo menos mais uma nova geração de chips Ryzen. Isso significa que os potenciais compradores desta placa-mãe poderão desfrutar de todos os recursos da plataforma desde já.
⇡#Especificações e Acessórios
A MEG X870E ACE MAX é uma das placas-mãe topo de linha para a plataforma AMD. E é definitivamente um modelo topo de linha no formato ATX. Em termos de placas de vídeo, a estrela da linha AM5 da MSI é a série GODLIKE. No entanto, esses dispositivos do fabricante taiwanês utilizam o formato E-ATX. As principais especificações da MEG X870E ACE MAX estão listadas na tabela abaixo.
O dispositivo vem com:
⇡#Recursos da Placa-Mãe
Como mencionado anteriormente, a MEG X870E ACE MAX utiliza o formato ATX, o que significa que ela se encaixa na grande maioria dos gabinetes midi-tower e full-tower. O dispositivo é construído em uma PCB de 8 camadas.
A placa-mãe tem uma aparência… brutal. Isso se deve em grande parte à sua impressionante “armadura”, composta por vários dissipadores de calor. Por se tratar de um dispositivo para jogos, ele evoca imediatamente associações com os lendários mercenários de Night City, repletos de implantes que beiram a psicose cibernética. O subsistema de energia do dispositivo é resfriado por dois dissipadores de calor conectados por um par de dissipadores de cobre.Tubos de calor; os locais de montagem do SSD ficam escondidos atrás de painéis M.2 Shield Frozr de alumínio de liberação rápida; os microchips do chipset são cobertos por uma placa de remoção de calor muito longa — e isso está longe de ser tudo.

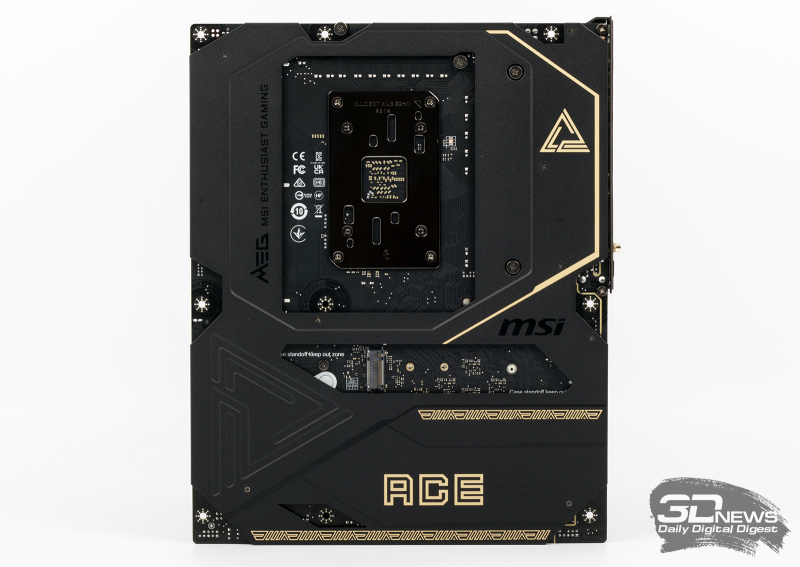

A parte traseira da placa de circuito impresso (PCB) da MEG X870E ACE MAX possui uma placa traseira de metal. Isso serve a vários propósitos. Primeiramente, a estrutura aumenta a rigidez de todo o conjunto. A placa também pode ser usada para overclocking extremo, o que significa que grandes quantidades de nitrogênio líquido podem ser conectadas à placa quando montada horizontalmente em uma bancada de testes. Especificamente, a MSI afirma que a estrutura rígida impede que a PCB se flexione durante a instalação de módulos de RAM e placas de vídeo grandes. Em segundo lugar, a placa traseira atua como um dissipador de calor adicional, dissipando o calor dos componentes do conversor de energia na parte traseira da PCB.
Os componentes da MEG X870E ACE MAX também possuem iluminação RGB. No aplicativo MSI Center, você pode personalizar os efeitos visuais do logotipo do dragão acima do painel de E/S e da inscrição “ACE” no dissipador de calor do SSD.
Percebeu? Na parte traseira da PCB há um slot M.2 — a MEG X870E ACE MAX possui cinco deles.
Duas portas operam em velocidades PCI Express 5.0, enquanto as outras operam em velocidades PCI Express 4.0. Infelizmente, alguns slots de expansão compartilham largura de banda com outras interfaces na placa. Os conectores PCI_E3 e M.2_1 compartilham pistas PCI Express. Quando a primeira porta está em uso, a segunda opera em velocidades PCI Express x2 5.0. Ao usar o conector M.2 no modo PCI Express x4 5.0 completo (configurado na BIOS), o slot PCI_E3 é completamente desativado. A largura de banda também é dividida entre os conectores USB4 no painel de E/S e a porta M.2_2. O princípio de funcionamento é o mesmo: após a instalação de um SSD, a taxa máxima de transferência de dados para as interfaces mencionadas anteriormente será reduzida pela metade. A porta M.2.2_2 pode ser alternado para o modo de operação PCI Express x4 5.0 no menu da BIOS, mas entãoAs portas USB4 serão desativadas.

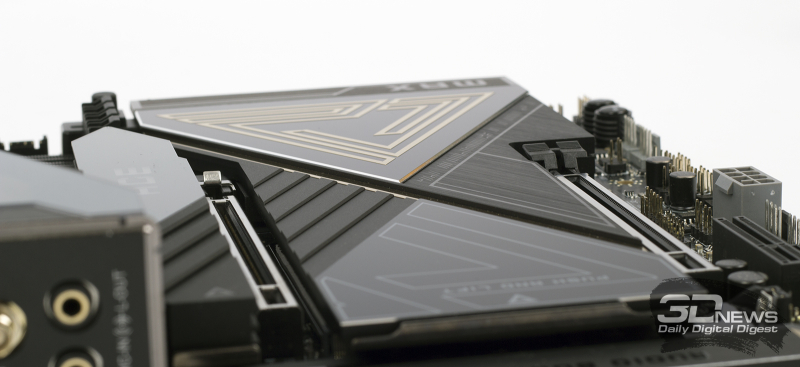

Quatro das cinco portas M.2 são equipadas com dissipadores de calor M.2 Shield Frozr. O fabricante enfatiza em seu site os conceitos de “um dedo, uma mão, um passo, um olhar e um clique”. Em resumo, todas as manipulações da placa durante a montagem do PC são fáceis. Absolutamente. Os dissipadores de calor do SSD podem ser removidos com um simples movimento do dedo. O mesmo se aplica à placa de vídeo, já que a porta PEG principal é equipada com a trava proprietária EZ PCIe Release. Uma moldura protetora no painel de E/S já vem instalada. Até mesmo a antena do módulo wireless da placa se conecta sem parafusos.
A placa-mãe MEG X870E ACE MAX possui três slots de expansão principais. As portas PCI-E1 e PCI-E2 são reforçadas e conectadas diretamente à CPU. Elas operam nos modos x16+x0 ou x8+x8. A própria caixa da placa traz a inscrição “Pronta para PC com IA”. De fato, este dispositivo é capaz de se tornar um componente chave em uma estação de trabalho poderosa, utilizando duas placas de vídeo dedicadas para computação de IA. Montar seu PC não será um problema: os slots PCI-E principais são dispostos de forma que você possa conectar facilmente até mesmo as maiores placas de vídeo GeForce RTX 5090 à placa.
O terceiro slot PCI Express x4 também é conectado à CPU. O conector não possui trava, permitindo a instalação de qualquer placa de vídeo PCI Express dedicada.
Aliás, um conector de alimentação PCI-E de 8 pinos está soldado na parte inferior da placa de circuito impresso. Ele fornece uma alimentação mais estável para as portas PCI-E. Um conector PCI-E adicional de 6 pinos está localizado próximo ao conector de alimentação ATX principal. Conecte o cabo de alimentação para habilitar a porta USB Type-C interna, inclusive no modo de carregamento rápido para dispositivos, fornecendo até 60 W de potência.
Como mencionado anteriormente, a MEG X870E ACE MAX é uma placa-mãe para overclockers. Para facilitar o gerenciamento do sistema, a placa inclui:
A placa está equipada com nove conectores de 4 pinos para conectar ventoinhas e sistemas de refrigeração. Há conectores para a hélice do cooler da CPU, a bomba do sistema de refrigeração líquida e as ventoinhas do gabinete — um recurso aparentemente padrão. No entanto, na parte inferior da placa de circuito impresso (PCB) encontra-se o conector W_FLOW1, útil para conectar o sensor de fluxo de líquido refrigerante do sistema de refrigeração líquida.Além disso, ao lado do conector principal.O conector EZ Conn V2 é soldado à fonte de alimentação, permitindo a conexão com as ventoinhas RGB exclusivas da MSI.
O painel de E/S possui nove portas USB-A. Não há conectores mais lentos entre elas. O dispositivo também possui quatro portas USB-C, duas das quais são USB 4.0. Como você pode ver, a MEG X870E ACE MAX oferece uma gama completa de recursos.
O áudio integrado do dispositivo é baseado no codec Realtek ALC4082, que suporta resoluções de sinal de até 32 bits e 384 kHz. O caminho do áudio inclui um DAC ESS ESS9219Q, um oscilador e capacitores japoneses especiais. Cada canal do subsistema de áudio é roteado por diferentes camadas da placa de circuito impresso para evitar interferências.
A conexão de rede cabeada é fornecida por processadores rápidos Marvell e Realtek.
Os dissipadores de calor que resfriam os componentes do conversor de energia da placa são projetados com o nome “Wavy Fin”. Nesse aspecto, o sistema de refrigeração dos transistores de efeito de campo e indutores da MEG X870E ACE MAX é muito semelhante ao utilizado em coolers de CPUs e placas gráficas. Esse projeto utiliza aletas finas de alumínio montadas em heat pipes de cobre. Pads espessos e densos com condutividade térmica de 9 W/(m⋅K) servem como interface térmica.
O subsistema de alimentação da MEG X870E ACE MAX opera com um projeto 2×9+2+1 e é controlado por um controlador PWM Renesas RAA229620. Arranjos de transistores Renesas R2209004 são usados para as tensões VCore e SoC. Cada transistor suporta até 110 A. A fase de alimentação auxiliar consiste em um driver AOZ5516QI (55 A) da Alpha & Omega Semiconductor.
⇡#BIOS
Seria estranho se a MEG X870E ACE MAX recebesse um firmware com um conjunto reduzido de recursos e tecnologias.Pelo contrário, a placa possui todas as ferramentas necessárias para permitir que você otimize seu próprio sistema da maneira mais meticulosa.Até o momento da redação deste texto, cinco versões da BIOS foram lançadas para a MEG X870E ACE MAX. A versão atual do firmware é a E7E85AMSI.1A33, que inclui a atualização do microcódigo AGESA PI-1.3.0.0 e configurações predefinidas de overclock para o mais recente chip da AMD, o Ryzen 9 9950X3D2 de 16 núcleos.
Os parâmetros do processador e da memória que impactam diretamente o desempenho estão agrupados em uma seção dedicada a Overclock. Esta seção fornece acesso a tudo o que você precisa para ajustar seu sistema: frequências do processador, BCLK e FCLK, UCLK e divisores de memória, latências e voltagens da memória. Os intervalos para alterar as principais configurações estão listados na tabela. Gostaria de destacar especialmente o menu Precision Boost Override (PBO) totalmente funcional da BIOS, que inclui opções para gerenciar não apenas os limites de energia da CPU, mas também as configurações do Curve Optimizer. A MSI também oferece perfis PBO predefinidos, ajustados para diferentes níveis máximos de energia da CPU ou temperaturas-alvo.
O menu Monitor de Hardware permite ajustar a velocidade de todas as ventoinhas conectadas à placa-mãe. A placa suporta velocidades de ventoinhas PWM e DC, o que significa que você pode até ajustar a velocidade de ventoinhas que não são PWM. As velocidades das ventoinhas estão vinculadas a quatro sensores: núcleos da CPU, sistema, conversor de energia e chipset.
Outro recurso útil é o Teste de Memória, que oferece perfis de memória predefinidos para quem não quer perder tempo ajustando as configurações manualmente. Há também o recurso Eliminador de Latência.Segundo o fabricante, após a ativação, os atrasos na operação da RAM são reduzidos para 12%.Utilizando módulos de alta frequência.
⇡#Banca de Teste e Metodologia de Teste
Para testar a placa-mãe, montei um PC gamer bastante potente. Uma lista de todos os componentes utilizados na montagem está disponível na tabela abaixo.
O processador e a fonte de alimentação da placa-mãe foram submetidos a testes de estresse utilizando o Cinebench R26. A experiência demonstra que aplicativos profissionais podem levar os chips Ryzen ao limite, com consumo de energia, em alguns casos, ultrapassando 200W. Portanto, a operação estável do computador em tais programas garante que o sistema não superaqueça, sofra throttling ou se torne instável.
As bancadas de teste utilizaram um sistema de refrigeração líquida Fractal Design Celsius, que dispensa manutenção. Isso significa que o conversor de energia da placa-mãe não foi resfriado de nenhuma forma durante os testes. Vale lembrar também que, na prática, qualquer uma das placas-mãe testadas seria instalada em um gabinete de computador, e os resultados podem melhorar ou piorar dependendo das condições ambientais. O uso de um sistema de refrigeração líquida na bancada de testes visa determinar os critérios para a operação estável da placa em qualquer situação.
A temperatura ambiente durante os testes foi de 23 graus Celsius.
Os testes foram realizados nos seguintes aplicativos e jogos:
O desempenho nos jogos foi determinado utilizando o conhecido programa CapFrameX. Ele mede o tempo de renderização de cada quadro. O uso do primeiro percentil em vez do número mínimo de quadros por segundo visa eliminar picos aleatórios nos resultados.As quedas de desempenho foram causadas por fatores não diretamente relacionados aos componentes principais da plataforma.
⇡#Testes
Para testar a MEG X870E ACE MAX, montei um sistema com um Ryzen 7 7700 de 8 núcleos e uma Radeon RX 9070 XT.

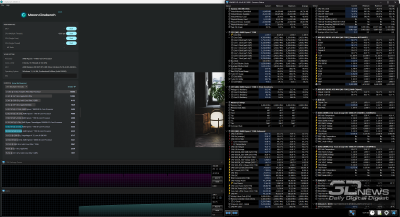

Modo de operação padrão

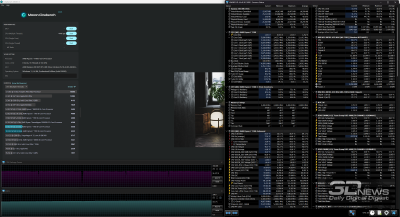

Ajuste automático da CPU

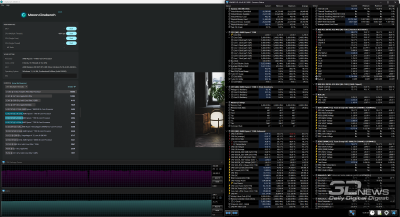

Overclock manual da CPU

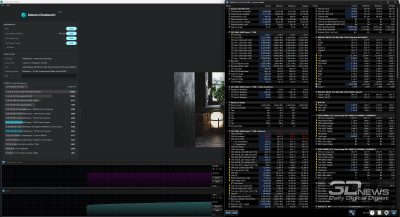

Ajuste manual da CPU

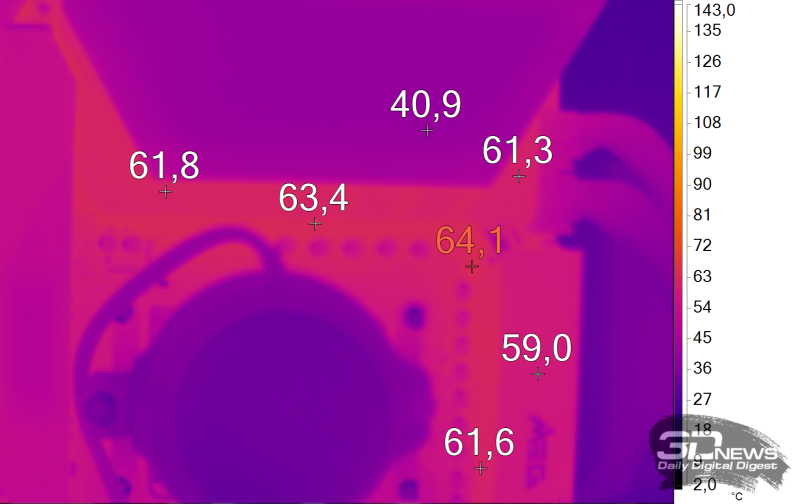

Aquecimento do conversor de energia (overclocking da CPU)
Os processadores Ryzen modernos compatíveis com a plataforma AM5 são bem conhecidos. O consumo de energia dos modelos topo de linha da série não ultrapassa 200W. Sim, eles podem ser overclockados, mas não há absolutamente nenhuma necessidade disso. O ganho de desempenho será pequeno, enquanto o aumento no consumo de energia e no aquecimento será perceptível. É evidente que a MEG X870E ACE MAX consegue lidar com qualquer chip AMD compatível disponível atualmente, mesmo com overclocking, o que é inútil para 99,99% dos usuários. Prevejo que a placa também não terá problemas com os futuros produtos da AMD — sejam eles os próximos processadores da série Ryzen 9000 ou a tão aguardada geração Zen 6.
A placa analisada oferece aos usuários ferramentas abrangentes de overclocking e ajuste do sistema. Os recursos da BIOS incluem a capacidade de realizar overclocking da CPU de forma rápida e automática — literalmente com um único clique. Após concluir todos os procedimentos e reiniciar o sistema, a frequência do processador de 8 núcleos em teste aumentou de 5,0-5,3 GHz para 5,1-5,35 GHz. No entanto, o aquecimento e o consumo de energia do chip aumentaram significativamente. O resultado era esperado: como sempre, a intervenção manual do usuário nas configurações do dispositivo produz os melhores resultados. Fazer overclock em qualquer processador AMD, como se costuma dizer, sem planejamento prévio, não produzirá um efeito realmente perceptível. Sim, conseguiremos extrair 300-400 MHz adicionais do chip, mas esse overclock impacta negativamente o aquecimento, o consumo de energia e o nível geral de ruído do computador para jogos. Nossa solução é configurar manualmente a função PBO 2 (Precision Boost Overdrive 2). Após algumas manipulações simples, podemos acelerar o sistema, masSimultaneamente, torna o sistema mais silencioso e com menor aquecimento. Você pode ler mais sobre o porquê disso acontecer especificamente com processadores Ryzen aqui.
A placa-mãe MEG X870E ACE MAX afirma suportar memória RAM com frequência efetiva de 8400 MHz. A lista de módulos de RAM suportados é de minha autoria. É importante entender que, se você estiver escolhendo uma memória RAM realmente rápida, deve procurar kits compostos por pares de módulos de classificação única. Para outras configurações DDR5, há suporte para memória RAM DDR5-6400. Isso significa que usar memória RAM mais rápida pode ser arriscado se você estiver usando módulos que não estão na lista de compatibilidade da placa-mãe.
Para testar a MEG X870E ACE MAX, utilizei os kits de memória RAM TeamGroup T-FORCE DELTA RGB FF3D532G6000HC38ADC01 (DDR5-6000, 2 x 16 GB, 38-38-38-78) e Patriot Viper Xtreme 5 PVXR532G80C38K (DDR5-8000, 2 x 16 GB, 38-48-48-84). Ambos os kits funcionaram perfeitamente após a ativação dos perfis mais rápidos na BIOS. Além disso, não tive problemas para ajustar as latências e a frequência do segundo kit para obter o melhor desempenho do sistema em jogos. Com a plataforma AM5, buscar memórias RAM rápidas é inútil.
⇡#Conclusões
Sejamos honestos: a plataforma AM5 atualmente permite que os usuários se virem sem uma placa-mãe cara e de ponta. Espero que isso não mude com o lançamento dos processadores Zen 6. Posso citar inúmeros exemplos de placas-mãe MSI que oferecem operação estável para processadores Ryzen modernos, placas de vídeo GeForce e Radeon e SSDs rápidos. É por isso que adquirir um dispositivo como a MEG X870E ACE MAX serve a outros propósitos.Status, funcionalidade e confiabilidade máximas, indisposição para tolerarCompromissos, construção de projetos complexos, caros e únicos — escolha os critérios que melhor se adequam a você. O protagonista da análise de hoje atende a todos esses critérios.
A placa-mãe MSI MEG X870E ACE MAX recebe o prêmio “Hardcore”.
