Análise de 7 placas-mãe AMD B550 por menos de 10.000 rublos: há algum dispositivo decente neste segmento de preço?

Acontece que principalmente placas-mãe com mais de 15.000 rublos chegam ao nosso escritório editorial para análises individuais. Este ano, quando se trata do chipset AMD B550, testamos modelos como ASUS ROG STRIX B550-E GAMING, ASUS ROG STRIX B550-F GAMING (WI-FI), ASRock B550 PG Velocita, GIGABYTE B550 Vision D e MSI MAG B550 Tomahawk. Nenhum dos dispositivos falhou, e seria estranho observar o contrário. O lançamento dessas placas à venda mostra claramente que a AMD está apostando no chipset B550 e, portanto, a iniciativa dos fabricantes de enviar tais placas é bastante justificada. E ainda é óbvio que as placas-mães mais vendidas em nosso país serão placas-mães mais simples e baratas. Isso é o que nos motivou a criar outro teste comparativo. Hoje você conhecerá imediatamente sete placas B550, que custam 10.000 rublos ou menos.

⇡#Especificações do participante do teste

As capacidades do chipset AMD B550 já são bem conhecidas – repito, existem muitas análises individuais de placas-mãe em nosso site. Esse conjunto de lógica apareceu um ano depois do X570, e os dispositivos baseados nele receberam suporte para PCI Express 4.0 e garantia 100% de compatibilidade com os chips Ryzen 5000. No entanto, no início das vendas, os preços das placas B550 claramente não nos agradaram – em julho e agosto, muitos itens novos custam mais 10.000 rublos. Como você pode ver, no final do ano a situação mudou um pouco, e hoje você vai conhecer imediatamente sete aparelhos que se enquadram em nosso critério principal. Uma lista completa de dispositivos e suas características são mostradas na tabela abaixo.



1 × PCI Express x4 3.0

1 × PCI Express x4 3.0

1 × M.2 (soquete 3, 2242/2260/2280) com suporte para PCI Express x2 3.0 e SATA 6 Gb / s
1 × M.2 (soquete 3, 2230) com suporte para módulos Wi-Fi / BT 4.0 e SATA 6 Gb / s

1 × M.2 (soquete 3, 2242/2260/2280) com suporte para PCI Express x4 3.0 e SATA 6 Gb / s

1 × M.2 (soquete 3, 2242/2260/2280) com suporte para PCI Express x4 3.0 e SATA 6 Gb / s

1 × M.2 (soquete 3, 2242/2260/2280) com suporte para PCI Express x2 3.0 e SATA 6 Gb / s

1 × M.2 (soquete 3, 2242/2260/2280) com suporte para PCI Express x4 3.0 e SATA 6 Gb / s

1 × TPM
1 × COM
2 × USB 2.0

1 × TPM
1 × COM
2 × USB 2.0
2 × USB 3.2 Gen1 Tipo A
2 × RGB LED

1 × TPM
1 × COM
2 × USB 2.0
1 × USB 3.2 Gen1 Tipo A
2 × Aura RGB
1 × LED

1 × TPM
1 × COM
2 × USB 2.0
1 × USB 3.2 Gen1 Tipo A
2 × RGB LED

1 × TPM
1 × COM
1 × USB 2.0
1 × USB 3.2 Gen1 Tipo A
2 × RGB LED

1 × TPM
1 × COM
1 × USB 2.0
1 × USB 3.2 Gen1 Tipo A
1 × RGB LED

1 × TPM
1 × COM
2 × USB 2.0
1 × USB 3.2 Gen1 Tipo A
1 × USB 3.2 Gen1 Tipo C
2 × RGB LED

1 × D-Sub
1 × DVI-D
1 × HDMI
2 × USB 2.0 Tipo A
4 × USB 3.2 Gen1 Tipo A
1 × RJ-45

1 × D-Sub
1 × DisplayPort
1 × HDMI
2 × USB 2.0 Tipo A
4 × USB 3.2 Gen1 Tipo A
1 × USB 3.2 Gen2 Tipo A
1 × USB 3.2 Gen2 Tipo C
1 × RJ-45

1 × D-Sub
1 × DVI-D
1 × HDMI
4 × USB 3.2 Gen1 Tipo A
2 × USB 3.2 Gen2 Tipo A
1 × RJ-45

1 × D-Sub
1 × DVI-D
1 × HDMI
4 × USB 3.2 Gen1 Tipo A
2 × USB 3.2 Gen2 Tipo A
1 × RJ-45

1 × DVI-D
1 × HDMI
2 × USB 2.0 Tipo A
4 × USB 3.2 Gen1 Tipo A
1 × RJ-45

1 × D-Sub
1 × DVI-D
1 × HDMI
2 × USB 2.0 Tipo A
4 × USB 3.2 Gen1 Tipo A
1 × RJ-45

1 × D-Sub
1 × DisplayPort
1 × HDMI
2 × USB 2.0 Tipo A
4 × USB 3.2 Gen1 Tipo A
1 × RJ-45

As placas-mãe foram gentilmente cedidas pela loja de informática “Regard”. Se você abrir o catálogo de dispositivos B550 no site, verá que tirei quase todos os modelos mais baratos do que 10.000 rublos. Apenas o GIGABYTE B550M AORUS ELITE não foi incluído no teste comparativo, mas é muito semelhante ao modelo B550M DS3H. Placas como a GIGABYTE B550M AORUS PRO-P e ASRock B550 Phantom Gaming 4 já custam mais de 10.000 rublos.

É fácil ver que as placas B550 baratas compartilham recursos semelhantes. Por exemplo, todos os sete modelos são baseados no fator de forma mATX, portanto, eles têm um número limitado de slots de expansão. Tendo estudado cuidadosamente a tabela, você pode ver que tais dispositivos usam controladores e interfaces longe dos mais modernos e de alta qualidade. Um exemplo elementar: apenas ASRock B550M Pro4, ASUS PRIME B550M-A e ASUS PRIME B550M-K receberam portas USB 3.2 com uma largura de banda de 10 Gb / s.

Na verdade, oito dispositivos chegaram a mim de uma vez, mas um modelo se comportou instável durante o teste. Estamos falando da Biostar B550MH, cujo conversor de energia esquenta muito mesmo quando o stand está parado. Alterar o firmware do BIOS não melhorou a situação e um exame externo não revelou nenhum defeito de design na placa. Portanto, decidiu-se desqualificar este dispositivo.

Aquecimento Biostar B550MH sem carga (AMD Ryzen 7 3800X)



Aquecimento Biostar B550MH sem carga (AMD Ryzen 5 3600)

⇡#ASRock B550M-HDV

O escopo de entrega de todas as placas-mãe, sem exceção, pode ser descrito com apenas uma frase – o mínimo necessário. A caixa com os dispositivos continha cabos SATA (geralmente dois), um plugue do painel de E / S, parafusos para prender as unidades M.2, um disco com drivers e software relacionado e um manual do usuário em papel. Portanto, não vejo muito sentido em desmontar o conjunto de entrega dos heróis do artigo de hoje.

ASRock B550M-HDV

Começaremos nosso contato com as placas B550 com o representante mais barato, porque a ASRock B550M-HDV custa ainda menos do que 6.000 rublos em algumas lojas. Já que estamos lidando com algumas das placas-mãe mais baratas, não é surpresa que os fabricantes economizem em literalmente tudo – incluindo PCB. Sim, as dimensões da placa de circuito impresso B550M-HDV são muito reduzidas em relação ao fator de forma mATX e são 230 × 201 mm. No entanto, existem ainda menos placas-mãe mATX. Portanto, em vez de quatro slots de expansão, a ASRock tem apenas dois. O modelo também possui o mesmo número de slots DIMM para instalação de RAM.

O uso de PCBs menores acarreta algumas nuances durante a montagem. Por exemplo, você não pode fixar a placa-mãe ao longo da borda direita, portanto, ao conectar módulos de RAM, conectores SATA e um conector de fonte de alimentação de 24 pinos, o textolite irá entortar visivelmente. Considere este ponto para o futuro. A segunda desvantagem é a curta distância das portas para instalação de RAM. Portanto, aconselhamos você a escolher um pequeno refrigerador para o seu sistema.

O primeiro slot é PCI Express x16, mas a única porta M.2 está localizada imediatamente atrás dele. Não gosto desta solução de design, porque se você instalar uma placa de vídeo potente e quente no sistema com ASRock B550M-HDV, ela aquecerá o SSD NVMe fixo. Quanto ao resto, não tenho queixas sobre o layout dos componentes da placa.

O subsistema de disco da placa é muito simples. Eu já mencionei o único M.2, mas no lado direito do PCB há mais quatro portas SATA 6 Gb / s. Em princípio, esse número de conectores é suficiente para um PC comum para jogos, e ainda mais para uma máquina de escritório. As almofadas são giradas 90 graus em relação ao plano do PCB. Portanto, você pode instalar com segurança placas de vídeo com mais de 190 mm no slot PCI Express x16.

Outro problema com as placas-mãe mais baratas é o pequeno número de conectores de ventoinha. ASRock B550M-HDV, como a maioria das outras placas-mãe nos testes de hoje, tem apenas três conectores de 4 pinos. Dois deles estão localizados próximos ao soquete AM4: vamos conectar a ventoinha do cooler do processador a um conector e o impulsor do gabinete fixado na parede traseira ao outro. Outro conector de 4 pinos está localizado na parte inferior do PCB – nós conectaremos uma ventoinha parafusada no painel frontal do gabinete. Se a sua montagem tiver exatamente esse esquema de conexão para “Carlsons”, você não terá problemas. Mas se houver muito mais ventoinhas no sistema, então você tem que sair dessa situação: compre divisores, adaptadores, reobases ou escolha um gabinete com controle de velocidade de ventoinha já pré-configurado.

Todos os três conectores, aliás, podem controlar a rotação dos impulsores com ou sem PWM. O RPM pode ser vinculado à temperatura da CPU ou à temperatura do chipset.

Portas internas para ASRock B550M-HDV:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Tipo A.

Portas no painel de E / S:

• 1 × PS / 2,
• 1 × D-Sub,
• 1 × DVI-D,
• 1 × HDMI,
• 2 × USB 2.0 Tipo A,
• 4 × USB 3.2 Gen1 Tipo A,
• 1 × RJ-45,
• 3 × 3,5 mm.

O controlador realtek RTL8111H gigabit é responsável pela rede cabeada no dispositivo, e o Realtek ALC887 é responsável pelo som. Você não verá nenhum capacitor japonês que não conduza camadas de PCB atuais e amplificadores de fone de ouvido aqui – esta é uma placa-mãe econômica.

O subsistema de fonte de alimentação da ASRock B550M-HDV consiste em seis fases honestas, trabalhando em um esquema 4 + 2 (energia da CPU + energia do SoC). Para maior clareza, darei os componentes da zona VRM na forma de uma lista:

• Controlador – Richtek RT3667BQ.
• Duplicadores de fase – não fornecidos.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pelo funcionamento da CPU são 1 × Sinopower SM4337 e 1 × Sinopower SM4336.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pela operação do SoC são 2 × Sinopower SM4337 e 2 × Sinopower SM4336.

Os mosfets do conversor de energia não receberam resfriamento adicional.

Cada fabricante fornece suas placas-mãe com BIOS com soluções funcionais proprietárias. Que a comparação do firmware ASRock B550M-HDV e, por exemplo, ASRock Fatal1ty AB350 Gaming K4, lançado em 2017, sirva como prova de minhas palavras. Sim, dependendo do modelo, o preenchimento do BIOS com várias alterações de configurações – e isso diz respeito principalmente ao overclocking. Bem, você pode comparar a funcionalidade do firmware das placas-mãe participantes do teste de hoje usando as tabelas fixas e screenshots – elas indicam as principais, na minha opinião, opções que podem ser úteis ao usuário.

Se você quiser saber mais sobre os recursos do BIOS das placas-mãe ASRock B550, recomendo a leitura da análise do ASRock B550 PG Velocita.

⇡#ASRock B550M Pro4

Não tenho dados exatos, mas algo me diz que as placas-mãe da série ASRock Pro4 têm grande demanda na Rússia, porque estamos lidando com um dispositivo que parece bom no sistema de coordenadas de preço-qualidade. O mesmo ASUS PRIME B550M-A e MSI D550M PRO-VDH WIFI custa mais.

ASRock B550M Pro4

Ao contrário de sua irmã B550M-HDV, a placa-mãe ASRock B550M Pro4 é baseada em uma placa de circuito impresso mATX de tamanho normal – é um quadrado com lados de 244 mm. Portanto, não há problemas com a instalação de coolers grandes – testados em modelos dimensionais como Thermalright Archon SB-E X2 e Noctua NH-D15S.

Ainda assim, o ASRock B550M Pro4, embora seu preço esteja se aproximando de 10.000 rublos, é considerado um dispositivo de orçamento em termos de posicionamento. Isso significa que o fabricante não tem necessidade de dessoldar, por exemplo, controles externos e outros “uluchshayzers”. No entanto, a ASRock B550M Pro4 tem uma luz indicadora na parte inferior do PCB para mostrar em qual nível de inicialização o sistema está quando é ligado. Foi nomeado Post Status Checker.

A placa de circuito impresso recebeu três slots de expansão de uma vez, com a porta PEG principal sendo blindada. O segundo PCI Express x16 realmente opera no modo PCI Express x4 3.0. E você não pode deixar de notar três portas M.2 na placa ao mesmo tempo. Em um deles, o fabricante oferece a opção de instalar um módulo Wi-Fi padrão 2230, opcionalmente. No painel de E / S existe um local para conexão de antenas. A segunda porta M.2 opera no modo PCI Express x2 3.0, suporta SSD SATA 6Gb / s e compartilha a largura de banda com os conectores SATA3_5 e SATA3_6. O conector M.2 principal é chamado de Hyper – ele opera no modo PCI Express x4 4.0, e o assento é equipado com um dissipador de calor de alumínio. Sua localização não pode ser chamada de sucesso.

Mas as almofadas para conectar os ventiladores são convenientemente soldadas. ASRock B550M Pro4 tem 4 deles. O controle de velocidade é feito da mesma forma que no B550M-HDV – usando a função Fan-tastic.

Portas internas para ASRock B550M Pro4:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 2 × USB 3.2 Gen1 Tipo A,
• 2 × RGB LED,
• 2 × LED.

Portas no painel de E / S:

• 1 × PS / 2,
• 1 × D-Sub,
• 1 × DisplayPort,
• 1 × HDMI,
• 2 × USB 2.0 Tipo A,
• 4 × USB 3.2 Gen1 Tipo A,
• 1 × USB 3.2 Gen2 Tipo A,
• 1 × USB 3.2 Gen2 Tipo C,
• 1 × RJ-45,
• 3 × 3,5 mm.

O controlador realtek RTL8111H gigabit é responsável pela rede cabeada no dispositivo – aqui a Proshka não é diferente da placa-mãe ASRock testada anteriormente. Mas o “som” da placa acabou sendo mais refinado. Primeiro, o processador Realtek ALC1200 é usado. Em segundo lugar, a área do PCB com os componentes do caminho de áudio é protegida do resto do PCB e os canais esquerdo e direito são separados em camadas diferentes do PCB. Terceiro, capacitores japoneses são adicionados ao circuito.

O fabricante afirma que o subsistema de alimentação da ASRock B550M Pro4 tem 8 fases, mas na realidade estamos falando de um esquema 3 + 2, já que o processador é alimentado por dois indutores e quatro mosfets em uma fase. Os seguintes componentes são usados:

• Controlador – uPI Semi uP9505S.
• Duplicadores de fase – uPI Semi uP1961S.
• Os mosfets que fazem parte da fase dupla e são responsáveis ​​pelo funcionamento da CPU são 2 × Sinopower SM4337 e 2 × Sinopower SM4336.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pela operação do SoC são 2 × Sinopower SM4337 e 2 × Sinopower SM4336.

A parte do conversor de energia responsável pela operação dos núcleos do processador central é resfriada por um radiador de alumínio bastante grande.

A diferença entre os firmwares das placas B550M-HDV e B550M Pro4 aparece, como você pode ver, no conjunto de tensões e métodos para sua calibração. Observe que uma placa-mãe mais avançada pode regular a tensão da CPU e SoC / Uncore não apenas explicitamente, mas também no modo Offset (um modo que define o desvio de tensão de um determinado valor nominal). E o ASRock B550M Pro4 recebeu quatro níveis LLC. Quanto ao resto, não notei muita diferença na BIOS dos dispositivos deste fabricante taiwanês.

ASUS PRIME B550M-A. ASUS PRIME B550M-K

⇡#ASUS PRIME B550M-A

Curiosamente, você encontrará três versões do ASUS PRIME B550M-A à venda ao mesmo tempo. A modificação mais simples da placa participou dos testes de hoje, mas você também pode encontrar modelos como PRIME B550M-A (Wi-Fi) e PRIME B550M-A AC no varejo. Acho que você entende perfeitamente como essas “mães” diferem do herói da crítica.

ASUS PRIME B550M-A

Estamos lidando com uma placa-mãe de tamanho normal no formato mATX, o que é uma boa notícia. A primeira coisa que surpreende agradavelmente é o layout dos componentes da placa, que foi avaliado como “excelente”. Isso é especialmente perceptível se você usar uma placa de vídeo com um cooler de dois slots em seu sistema – explicarei o porquê agora.

Se eu instalar uma placa de vídeo com um CO de três slots no suporte, ela, não, não bloqueará todas as quatro portas SATA, mas o cabo de conexão do SSD / HDD estará localizado próximo aos ventiladores do acelerador gráfico. Alguns adaptadores, como sabemos, também cedem com o peso. Talvez, junto com ASUS PRIME B550M-A, eles não usem essas placas de vídeo monstruosas? Pode muito bem ser. Somente com o lançamento da nova série de placas AMD e NVIDIA com coolers gordos é que entrará com firmeza no dia a dia do gamer. De qualquer forma, recomendo usar um cabo SATA com um conector em forma de L para conectar o drive.

ASUS PRIME B550M-A é desprovido de muitos atributos que os “congêneres” mais caros têm. A porta PEG principal não é blindada, os slots M.2 não possuem dissipadores de calor para resfriar o SSD e o painel de E / S não recebe uma caixa de plástico e luz de fundo. No entanto, existem dois slots M.2 no PCB. O principal está localizado entre o soquete e o slot PCI Express x16. Isso significa que o SSD instalado nele não esquentará da placa de vídeo, mas será soprado pelo ventilador do cooler do processador. Mas o segundo M.2 teve menos sorte. Deixe-me lembrar que nas placas B550 apenas uma porta para NVMe SSD é conectada às linhas do processador PCI Express e opera no modo x4 4.0 ao usar chips Ryzen das gerações Zen 2 e Zen 3. O segundo M.2 é “alimentado” pelas linhas do chipset PCI Express 3.0 e as divide com conectores SATA 6 Gb / s. Em particular, é precisamente por isso que ASUS PRIME B550M-A tem apenas quatro portas SATA na placa.

A placa-mãe é equipada com quatro conectores de ventoinha de 4 pinos. Os conectores são divididos em três grupos. O local, na minha opinião, foi muito bem escolhido, pois é na área do soquete do processador que eles são mais necessários. As ventoinhas conectadas ao ASUS PRIME B550M-A podem operar nos modos PWM e DC, ou seja, a placa-mãe é capaz de controlar a velocidade de rotação do “Carlsons” com três e quatro contatos. É verdade que a curva de controle de rpm no BIOS pode ser definida apenas para ventiladores conectados aos conectores CPU FAN, CHA1 FAN e CHA2 FAN.

Portas internas ASUS PRIME B550M-A:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Tipo A,
• 2 × Aura RGB,
• 1 × LED,
• 1 × S / PDIF.

Portas no painel de E / S:

• 1 × PS / 2,
• 1 × D-Sub,
• 1 × DVI-D,
• 1 × HDMI,
• 4 × USB 3.2 Gen1 Tipo A,
• 2 × USB 3.2 Gen2 Tipo A,
• 1 × RJ-45,
• 3 × 3,5 mm.

O controlador realtek RTL8111H gigabit é responsável pela rede cabeada no dispositivo, e o Realtek ALC887 é responsável pelo som. Os controladores são despretensiosos, mas o caminho de áudio recebeu retroiluminação LED, uma pitada de capacitores de áudio e separação de canais em diferentes camadas do PCB.

O subsistema de alimentação ASUS PRIME B550M-A tem seis fases e os canais para o componente SoC são duplicados. Os seguintes elementos são usados:

• Controlador – ASP 1106GGQW (renomeado como Richtek RT3667BE).
• Duplicadores de fase – não.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pelo funcionamento da CPU são 1 × Vishay SiRA14DP e 2 × SiRA12DP.
• Os mosfets que compõem a fase dupla e são responsáveis ​​pela operação do SoC são 2 × Vishay SiRA14DP e 2 × SiRA12DP.

A parte do conversor responsável pelo funcionamento dos núcleos da CPU é resfriada por um dissipador de calor de alumínio de médio porte.

Você pode ler mais sobre os recursos do ASUS UEFI BIOS aqui. O firmware PRIME B550M-A, é claro, em termos de número de opções de overclocking, não atinge o carro-chefe absoluto – ROG STRIX B550-E GAMING. Porém, a placa tem tudo que você precisa para fazer overclock do processador central em casa – em termos de conjunto de tensões, ela praticamente não cede para uma placa muito mais avançada. A menos que haja visivelmente menos níveis de LLC aqui.

⇡#ASUS PRIME B550M-K

Se você olhar mais de perto, ficará claro como o PRIME B550M-A acabou sendo o PRIME B550M-K. A letra “K” no título significa exatamente esta palavra?

ASUS PRIME B550M-K

Na verdade, a versão K é muito semelhante ao PRIME B550M-A – apenas a placa carece de vários conectores e outros elementos. É por isso que a análise da próxima placa B550, de fato, se resume a descrever as diferenças entre os dispositivos ASUS.

Portanto, os slots de expansão, slots DIMM, portas M.2 e conectores SATA 6 Gb / s estavam intactos, assim como sua localização. Um conector de ventilador de 4 pinos e o resfriamento do circuito VRM desapareceram, e o próprio conversor piorou (mais sobre isso abaixo). Algumas das interfaces internas também desapareceram, embora as portas no painel de E / S permaneçam intactas.

Em particular, os conectores internos do ASUS PRIME B550M-K incluem:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Tipo A,
• 1 × S / PDIF.

Todos os mesmos controladores são responsáveis ​​pela rede cabeada e pelo som no dispositivo – Realtek RTL8111H e Realtek ALC887.

Portanto, o VRM da placa piorou, embora ainda estejamos falando de um conversor de potência 6 fases para o dispositivo. É que o ASUS PRIME B550M-K tem um pouco menos mosfets responsáveis ​​pela operação SoC. Bem, não se pode deixar de notar a ausência de dissipador de calor para as fases do processador. Caso contrário, os mesmos componentes são usados:

• Controlador – ASP 1106GGQW (renomeado como Richtek RT3667BE).
• Duplicadores de fase – não.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pelo funcionamento da CPU são 1 × Vishay SiRA14DP e 2 × SiRA12DP.
• Os Mosfets, que fazem parte de uma fase e são responsáveis ​​pela operação do SoC, são 2 × Vishay SiRA14DP e 2 × SiRA12DP.

Curiosamente, o firmware da placa simplificada não difere de forma alguma do BIOS do PRIME B550M-A analisado anteriormente, embora no momento da redação deste artigo, uma versão menos “fresca” estivesse disponível para o modelo K – 1202. E ainda, a escrita ASUS é claramente traçada: o fabricante não “corta” a funcionalidade do firmware de seus dispositivos, mesmo aqueles bastante econômicos. Outra coisa é que o potencial proprietário do PRIME B550M-K provavelmente não usará nem metade do que está incluído no BIOS UEFI da ASUS. No entanto, isso se aplica a todas as placas-mãe, sem exceção.

GIGABYTE B550M DS3H. GIGABYTE B550M S2H. WIFI MSI B550M PRO-VDH

⇡#GIGABYTE B550M DS3H

Como no caso das placas-mãe ASUS, vamos começar a nos familiarizar com os dispositivos GIGABYTE com uma versão mais avançada. E eu lembro a você novamente que o modelo B550M DS3H tem uma irmã gêmea conhecida como B550M DS3H AC – esta placa é equipada com um módulo de comunicação wireless. Você também pode encontrar a GIGABYTE B550M AORUS ELITE à venda – também é muito semelhante à B550M DS3H.

GIGABYTE B550M DS3H

A GIGABYTE B550M DS3H é uma placa-mãe mATX “honesta” e, em geral, há apenas uma reclamação sobre o layout dos componentes – uma reclamação muito séria. Veja, se você instalar uma placa de vídeo com um cooler de dois slots no sistema, ela bloqueará apenas uma porta SATA. No entanto, se você decidir usar um acelerador 3D com um grande sistema de resfriamento de três slots, terá que dizer adeus a dois conectores SATA de uma vez. Como resultado, apenas algumas portas permanecerão para conectar esses dispositivos de armazenamento. E então surge uma questão lógica: por que os pads SATA 6 Gb / s não podiam ser girados 90 graus em relação ao plano do PCB? A forma como é feito nas placas ASRock, por exemplo.

Não tenho queixas sobre a localização da porta principal M.2. O slot suporta até placas de fator de forma 22110. O segundo slot M.2 opera no modo PCI Express x2 3.0, não x4. Isso se deve ao fato da placa possuir um slot PCI Express x16 operando no modo x4. Vemos o mesmo na ASRock B550M Pro4 analisada anteriormente.

Ambos os slots PCI Express x16 são reforçados com travamento duplo, de modo que é muito mais difícil danificá-los.

Na placa eu encontrei apenas três conectores para conectar ventiladores – você espera mais de uma placa por 8.000 rublos. Todos os conectores são de quatro pinos, a placa regula a velocidade dos impulsores com ou sem modulação por largura de pulso.

Portas internas GIGABYTE B550M DS3H:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 1 × USB 2.0,
• 1 × USB 3.2 Gen1 Tipo A,
• 2 × RGB LED,
• 2 × LED.

Portas no painel de E / S:

• 1 × PS / 2,
• 1 × DVI-D,
• 1 × HDMI,
• 2 × USB 2.0 Tipo A,
• 4 × USB 3.2 Gen1 Tipo A,
• 1 × RJ-45,
• 3 × 3,5 mm.

O controlador gigabit Realtek RTL8118AS é responsável pela rede cabeada no dispositivo, e o Realtek ALC887 é responsável pelo som. Não há nada de incomum nesses componentes. Exceto que é importante notar os quatro capacitores japoneses que fazem parte do caminho de áudio.

O subsistema de energia do GIGABYTE B550M DS3H tem oito fases: cinco canais são para a parte de computação do processador central e mais três para o SoC. O conversor de energia é parecido com este:

• Controlador – Renesas RAA229004.
• Duplicadores de fase – não.
• Os Mosfets, que fazem parte de uma fase e são responsáveis ​​pelo funcionamento da CPU, são 1 × ONSemi 4C10N e 2 × 4C06N.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pelo funcionamento do SoC são 1 × ONSemi 4C10N e 1 × 4C06N.

Tradicionalmente, as placas B550 baratas têm resfriamento VRM, mas apenas a parte responsável pela operação dos núcleos da CPU.

Não notei nenhuma mudança significativa no firmware B550M DS3H, embora tenha que admitir que o BIOS atualizado da placa-mãe ficou muito melhor – eu comparo a GIGABYTE UEFI com placas-mãe das séries 300 e 400. Como sempre, destaco a muito conveniente função Smart Fan 5. Com sua ajuda, você pode configurar o funcionamento de qualquer ventoinha conectada à placa-mãe. A placa está equipada com quatro sensores térmicos ao mesmo tempo: Sistema 1, PCH, VRM MOS e VRM SOC.

Curiosamente, os criadores da GIGABYTE costumavam fornecer às suas placas de orçamento um firmware muito reduzido em termos de overclock. Por exemplo, GIGABYTE GA-AB350-GAMING 3 de uma vez pode alterar a tensão de apenas três parâmetros do sistema: CPU Vcore, Vcore SOC e DRAM Voltage. O B550M DS3H tem um conjunto muito mais rico de tensões que podem ser ajustadas. Além disso, existe a capacidade de ajustar o LLC.

Ambas as placas GIGABYTE suportam o recurso Q-Flash Plus, que permite a você atualizar o firmware do BIOS sem instalar CPU, RAM ou placa gráfica. Para isso, existe um botão especial no PCB do aparelho. O Q-Flash Plus pode não ser útil por toda a vida, mas agora esse recurso é mais relevante do que nunca. Julgue por si mesmo: nenhuma das oito placas-mãe que me vieram oferecer suporte para o Ryzen 5000 fora da caixa – todos os dispositivos foram equipados com versões mais antigas. Por exemplo, o B550M DS3H teve o firmware F2 lançado no início de julho de 2020. Quase meio ano se passou, e nas prateleiras das lojas de informática há placas-mãe com versões antigas do BIOS – tenho enfatizado repetidamente esse fato nas edições do “Computador do Mês”. E agora você compra qualquer um dos Ryzen 5000 atualmente à venda com o B550M DS3H, mas sem uma versão atualizada do BIOS, a placa-mãe simplesmente não o detectará. A presença de uma função como Q-Flash Plus vai lhe poupar o trabalho de procurar por um Ryzen antigo (para inicializar o sistema e atualizar o firmware para a versão correta) ou entrar em contato com o centro de serviço da loja onde você comprou esta placa-mãe.

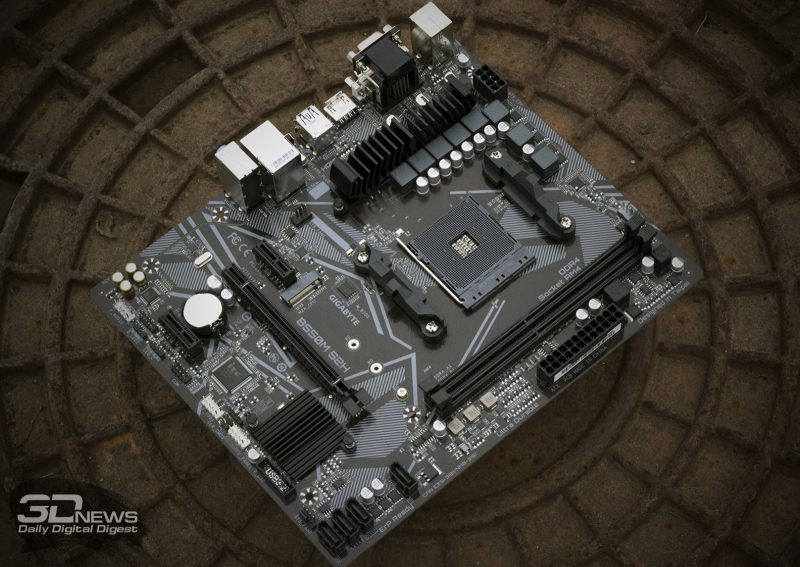

⇡#GIGABYTE B550M S2H

A GIGABYTE B550M S2H é muito mais simples do que a B550M DS3H que acabamos de analisar. Ele usa um PCB menor e apenas dois slots DIMM. No entanto, nem tudo estava “sob a faca”.

GIGABYTE B550M S2H

A placa é 40 mm mais estreita em comparação com o DS3H. O dispositivo perdeu a segunda porta M.2 e o conector principal para o drive NVMe agora suporta apenas SSDs de até 80 mm de comprimento. Em geral, a única porta M.2 está bem localizada, o que não pode ser dito sobre SATA 6 Gb / s.

É bom que o fabricante não tenha cortado os conectores da ventoinha. Você vai rir, mas entre as placas-mãe B550 também existem (estamos falando da placa desclassificada BIOSTAR). Os conectores são instalados de forma que seja mais conveniente conectar o ventilador montado na parte de trás do gabinete. Todas as portas são de quatro pinos, mas a placa pode controlar a velocidade de rotação e ventiladores sem PWM. Ambos os modos de ajuste de frequência e tensão estão disponíveis.

Portas internas GIGABYTE B550M S2H:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 1 × USB 2.0,
• 1 × USB 3.2 Gen1 Tipo A,
• 1 × RGB LED,
• 1 × LED.

Portas no painel de E / S:

• 1 × PS / 2,
• 1 × D-Sub,
• 1 × DVI-D,
• 1 × HDMI,
• 2 × USB 2.0 Tipo A,
• 4 × USB 3.2 Gen1 Tipo A,
• 1 × RJ-45,
• 3 × 3,5 mm.

Acredite ou não, o controlador Realtek RTL8118AS é o responsável pela conexão Ethernet, e o Realtek ALC887 é o responsável pelo som. Bem, a segunda “surpresa” – o caminho do som é temperado com quatro capacitores japoneses audiófilos e isolado de outros elementos da placa de circuito impresso (na GIGABYTE, uma tira de PCB não condutiva é chamada de tela anti-ruído).

O subsistema de energia do GIGABYTE B550M S2H migrou completamente do B550M DS3H. Nós vemos:

• Controlador – Renesas RAA229004.
• Duplicadores de fase – não.
• Os Mosfets, que fazem parte de uma fase e são responsáveis ​​pelo funcionamento da CPU, são 1 × ONSemi 4C10N e 2 × 4C06N.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pelo funcionamento do SoC são 1 × ONSemi 4C10N e 1 × 4C06N.

Apenas em contraste com a melhor “placa”, o conversor de energia GIGABYTE B550M S2H é resfriado por um radiador menor.

A GIGABYTE B550M S2H recebeu uma versão do BIOS completamente idêntica à discutida anteriormente. As placas, aliás, já suportam a tecnologia Smart Access Memory.

⇡#WIFI MSI B550M PRO-VDH

Acontece que começamos nossa familiaridade com placas-mãe de baixo custo com o modelo mais simples, e terminaremos com o mais sofisticado. De fato, o MSI B550M PRO-VDH WIFI se destaca da maioria dos participantes nesta análise – por exemplo, o fato de ter um módulo Wi-Fi integrado a um preço inferior a 10.000 rublos. Também observo que existe uma versão normal do B550M PRO-VDH – só que não a encontrei à venda na Rússia.

WIFI MSI B550M PRO-VDH

Tradicionalmente, eu marco a montagem com base em uma placa de circuito impresso de formato completo – claro, estamos falando sobre o fator de forma mATX. O layout dos componentes da placa é excelente e não há feridas vistas nas outras placas.

Por exemplo, a porta M.2 principal está localizada entre o soquete do processador e a única porta PEG. O assento é equipado com um dissipador de calor de refrigeração para o SSD e será efetivamente soprado pelo ventilador do cooler da CPU. Ao usar uma placa de vídeo de dois slots, o segundo conector M.2 também não será bloqueado. Ele opera no modo PCI Express x4 3.0 – ou seja, em um formato não truncado, já que o fabricante não adicionou portas SATA adicionais e um slot PCI Express x4 ao design.

Os conectores SATA também não serão afetados, porque eles são girados 90 graus em relação ao plano do PCB.

A principal e única porta PEG é reforçada – verifica-se que este não é um procedimento tão caro para o fabricante. Curiosamente, abaixo os slots PCI Express x1 soldados estão localizados bem longe da porta da placa de vídeo. Se você usar um adaptador com um CO de dois slots no sistema, nada os ameaçará. Mas se você usar uma placa de vídeo com um cooler de três slots com um PCI Express x1, ainda assim terá que se despedir.

Existem quatro conectores para ventoinhas e claramente falta um pad localizado mais perto do painel de E / S (foi mais fácil conectar uma ventoinha montada no painel traseiro). No entanto, como as placas anteriores, MSI B550M PRO-VDH WIFI é capaz de controlar a velocidade de rotação de “Carlsons” com e sem PWM.

Nos sete casos anteriores, não foquei particularmente sua atenção nas portas internas da placa-mãe e simplesmente listei sua composição (então cada um decidirá por si mesmo o que é mais importante para ele ter no sistema). No entanto, agora precisamos fazer uma exceção, porque o MSI B550M PRO-VDH WIFI está equipado com um conector USB 3.2 Gen1 interno com uma largura de banda de 5 Gb / s (não 10 Gb / s, como USB 3.2 Gen2) – esta porta é necessária para conectar um conector de caixa tipo C … Outros conectores:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Tipo A,
• 1 × USB 3.2 Gen1 Tipo C,
• 2 × RGB LED,
• 2 × LED.

Portas no painel de E / S:

• 1 × PS / 2,
• 1 × D-Sub,
• 1 × DisplayPort,
• 1 × HDMI,
• 2 × USB 2.0 Tipo A,
• 4 × USB 3.2 Gen1 Tipo A,
• 1 × RJ-45,
• 3 × 3,5 mm.

Gostaria de observar a presença de indicadores LED EZ Debug na placa, que mostram claramente em que estágio o equipamento é inicializado durante a inicialização do sistema.

O controlador de gigabit realtek 8111HN é responsável pela rede cabeada no dispositivo, e o Realtek ALC897 é responsável pelo som. Esses chips fornecem ao MSI B550M PRO-VDH WIFI o que ainda estamos lidando com um conselho de orçamento. A conexão sem fio é implementada por um módulo Intel Wireless-AC 3168 simples que suporta o padrão Wi-Fi 802.11ac com uma largura de banda de até 433 Mbps.

O conversor de energia WIFI MSI B550M PRO-VDH tem seis fases: 4 para a CPU, 2 para o SoC. O subsistema VRM consiste nos seguintes elementos:

• Controlador – Richtek RT8894J.
• Duplicadores de fase – não.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pelo funcionamento da CPU são 2 × ONSemi 4C029N e 2 × 4C024N.
• Os mosfets que fazem parte de uma fase e são responsáveis ​​pelo funcionamento do SoC são 2 × ONSemi 4C029N e 2 × 4C024N.

O radiador de tamanho médio é claramente visível na foto acima.

O dispositivo MSI suporta a função Flash BIOS, que funciona da mesma forma que as placas-mãe GIGABYTE. O botão correspondente está localizado no painel de E / S da placa-mãe.

O chamado Modo Avançado, que pode ser acessado a partir do menu principal pressionando a tecla F7, não possui novas guias. Assim, o usuário tem acesso às mesmas seis seções principais: Configurações, OC, M-Flash, Perfis OC, Monitor de Hardware e Explorador de Placa. Em comparação com as placas-mãe das séries 300 e 400, os dispositivos baseados no chipset B550 receberam muito mais sensores de temperatura – você pode vincular a velocidade do ventilador a eles. Você pode ler mais sobre o Click BIOS 5 neste artigo.

Stand e metodologia. Resultado dos testes. conclusões

⇡#Metodologia de suporte e teste

Mesmo antes de testar as placas B550 de baixo custo, era óbvio que o antigo carro-chefe Ryzen 7 3800X de 8 núcleos não funcionaria de forma estável em programas como o Prime95. Portanto, as placas-mãe foram testadas com dois processadores ao mesmo tempo. Embora todos os participantes do teste suportem os 8, 12 e até mesmo os chips Ryzen de 16 núcleos, os compradores certamente instalarão modelos de 6 núcleos mais baratos neles, ou até mesmo algo mais simples.

ASRock B550M Pro4 (1,42)
ASUS PRIME B550M-A (1212)
ASUS PRIME B550M-K (1202)
GIGABYTE B550M DS3H (F11j)
GIGABYTE B550M S2H (F11i)

G.Skill Trident Z F4-3200C14D-32GTZ, DDR4-3200, 2 × 16 Гбайт

Carregue o AMD Ryzen 7 3800X no Battlefield V



Carregue o AMD Ryzen 5 3600 no Battlefield V

O teste de estabilidade consistiu em duas partes. Vimos como as placas se comportam nos jogos. Para este teste foi lançado nas arquibancadas Battlefield V. Gostaria de chamar a atenção para o fato de que este jogo carrega seriamente o processador central. As imagens acima mostram que o consumo médio de energia do Ryzen 7 3800X por hora excedeu a marca de 88W. O Ryzen 5 3600 de seis núcleos consome mais de 65W no Battlefield V.

O gráfico foi retirado do artigo “Revisão dos processadores AMD Ryzen 9 3900XT e Ryzen 7 3800XT: caretas de otimização”.

O gráfico é retirado da análise dos processadores Ryzen 9 5950X e Ryzen 9 5900X Zen 3, nos quais a AMD ajustou o desempenho de jogo.

Prime95 29.8 (subteste de FFTs pequenos) e Blender 2.90 carregaram o processador e o subsistema de alimentação da placa-mãe ainda mais. A prática mostra que, entre os softwares profissionais, existem aplicativos de trabalho que podem carregar chips Ryzen até um consumo de mais de 130 watts e, portanto, a operação estável do computador em tais programas é uma garantia de que o sistema não superaquecerá, acelerará e funcionará instável.

Acima estão os gráficos de consumo de energia de diferentes processadores AMD e Intel. Ao ler nossas análises aprofundadas, você perceberá que se as placas de teste mantiverem o Ryzen 7 3800X estável, com certeza se encaixarão em qualquer chip Ryzen existente suportado pela plataforma AM4.

Nas arquibancadas, o autônomo SVO NZXT Kraken X62 foi usado – este “hidropisia” resfria bem até o Ryzen 7 3800X em overclocking, mas deve ser entendido que as zonas VRM das placas-mãe não foram adicionalmente resfriadas durante o teste. Vale lembrar que na vida real, qualquer uma das placas-mãe testadas será instalada em um gabinete de computador e, dependendo das condições do ambiente, os resultados podem melhorar ou piorar em relação aos demonstrados no artigo. O uso de LSS no estande é uma tentativa de determinar quais placas funcionarão de maneira estável em qualquer situação.

⇡#Resultado dos testes

Com o lançamento dos processadores Zen 3, a plataforma AM4 entrou na reta final. Talvez nem todos se lembrem disso, mas inicialmente os chips AMD funcionavam com um número limitado de kits de memória de alta frequência. Já escrevemos sobre isso em detalhes muitas vezes. No entanto, agora a plataforma madura não enfrenta tais problemas e é geralmente considerada “onívora” – isso pode ser julgado pelo menos pelo fato de que mesmo as placas-mãe B550 mais baratas suportam RAM DDR4 com uma frequência efetiva de 4000+ MHz.

Bem, verifiquei este ponto usando três conjuntos de RAM de uma vez. Nenhuma das placas experimentou qualquer dificuldade com os kits G.Skill Trident Z F4-3200C14D-32GTZ e Corsair Vengeance CMK16GX4M2Z3466C16. Ficou muito mais interessante com o kit Corsair Vengeance RGB PRO CMW32GX4M4K4400C18.



Como você pode ver, nem todas as placas-mãe foram capazes de carregar o perfil XMP do kit de memória DDR4-4400 sem quaisquer ajustes. Os dispositivos ASUS provaram ser muito estáveis ​​neste aspecto. Bem, a regra “se você não quer se preocupar com as configurações de memória, pegue a ASUS” tem funcionado com a plataforma AM4 há mais de três anos. Ao mesmo tempo, por exemplo, não posso explicar porque as placas-mãe GIGABYTE mostraram resultados diferentes – a B550M S2H sendo mais estável.

Por outro lado, não há necessidade de se preocupar, pois nem todos os participantes foram capazes de executar o kit de RAM a 4400 MHz. Até porque não faz sentido usar essa memória junto com os chips Zen 2 e Zen 3. Em várias análises, tenho dito repetidamente que no caso da plataforma AM4 e dos processadores Matisse (Refresh) e Vermeer, usar memória com uma frequência efetiva de mais de 3600 MHz não leva a um aumento no desempenho e até tem um efeito negativo em alguns casos. Há muito tempo se sabe que não faz sentido usar RAM mais rápida com o Ryzen 3000, embora tenhamos acabado de nos certificar de que algumas placas funcionam de forma estável com o kit Corsair DDR4-4400. A criação de novos processadores usando chips levou ao fato de que os núcleos do processador e o controlador de memória agora estão separados. Ao mesmo tempo, a comunicação dos chips entre si é garantida pelo conhecido barramento Infinity Fabric – sua frequência padrão para o Ryzen 3000 é 1800 MHz (Matisse Refresh não tem alterações neste aspecto). As frequências do Infinity Fabric e da RAM não estão ligadas entre si, mas a frequência do barramento deve ser igual afrequência real de RAM, ou seja mais do que isso. Assim, ao utilizar kits de RAM operando em uma frequência efetiva acima de 3600 MHz, o gerador de clock do controlador de memória passa a funcionar no modo 2: 1, ou seja, sua frequência é reduzida à metade. Como resultado, a RAM mais rápida (em termos de frequência) não funciona com eficiência.

O overclock do Infinity Fabric depende unicamente da qualidade do processador que você obtém. O benchmark Ryzen 7 3800X permite definir o clock para 1900 MHz Fiz isso em todas as placas-mãe, sem exceção. Mas o Ryzen 5 3600 eu superei os overclocks de ônibus da Infinity Fabric ainda piores.

Agora vamos dar uma olhada no desempenho das placas-mãe com 8 núcleos Ryzen 7 3800X.



A imagem não é muito animada. Basicamente, eu apenas não tenho reclamações sobre o WIFI ASRock B550M Pro4 e MSI B550M PRO-VDH – essas placas funcionarão com qualquer processador Ryzen compatível. Em um trecho, ASUS PRIME B550M-A pode ser atribuído a esta coorte – seu conversor de energia no mesmo Blender aquece até 100 graus Celsius, mas o suporte passou em todos os testes. Só que com essa “mãe” é necessário usar o CO do ar. Um gabinete com bom fluxo de ar também é muito útil.

O restante dos dispositivos não fornecem operação estável do Ryzen 7 3800X. No entanto, não, deixe-me usar uma formulação diferente. Substitua “não fornece operação estável do Ryzen 7 3800X” por “não fornece operação estável do Ryzen 7 3800X em aplicações exigentes”. Se você deseja construir uma unidade de sistema baseada em um Ryzen de 8, 12 ou 16 núcleos e usá-la exclusivamente em jogos, as placas ASUS e GIGABYTE são condicionalmente adequadas para essas tarefas. No Battlefield V, o conversor de energia dos dispositivos listados ainda está quente, mas a frequência do Ryzen 7 3800X é mantida em um nível estável.

Tudo é ruim mesmo em jogos apenas com ASRock B550M-HDV.



Além disso, não recomendo usar a ASRock B550M-HDV, mesmo em montagens com Ryzen de 6 núcleos, como o Ryzen 5 3600. Esta placa, aparentemente, só é adequada para montar computadores de escritório de baixo consumo. O resto dos participantes do teste lidaram com o Ryzen 5 3600 com overclock no Prime95, Blender e Battlefield V.



Overclocking Ryzen 7 3800X com ASRock B550M Pro4

Na minha opinião, está claro que a maioria das placas-mães testadas não são adequadas para overclock dos processadores Ryzen. Não vejo razão para “espremer” 200-400 MHz adicionais dos chips quando a placa está funcionando, como dizem, na borda. O overclock do Ryzen 7 3800X instalado na ASRock B550M Pro4 confirma parcialmente minhas palavras. Este octa-core usa 4,4-4,5 GHz estáveis, mas isso requer um sério aumento na tensão do VCore. Usando uma placa ASRock, não consegui atingir uma operação estável a 4,4 GHz no Prime95 – o conversor de energia começou a “ferver”. Acabou por espremer apenas 4,3 GHz – para isso, tive que definir a tensão para 1,4 V e o segundo nível de calibração da linha de carga.



Overclocking Ryzen 7 3800X com MSI B550M PRO-VDH WIFI

O MSI B550M PRO-VDH WIFI provou ser um pouco melhor, com o qual ainda conseguiu fazer o overclock do Ryzen 7 3800X para 4,4 GHz. É verdade que a zona VRM do dispositivo começou a ficar muito quente. Bem, por que tudo isso é necessário?

⇡#Achados

Tudo fica claro em comparação, e os testes de placas B550 baratas me levaram a acreditar que no momento estamos lidando com dispositivos muito … desequilibrados. Sim, sim, com um orçamento de 10.000 rublos ou menos, temos que falar sobre os materiais mais simples.

Vamos dar uma olhada em um estranho para os testes de hoje – ASRock B550M-HDV. Se você ler o artigo com atenção, provavelmente também estará se perguntando por que deveria pagar quase 7.000 rublos aqui. Para suporte garantido do Zen 3? Para PCI Express 4.0? Para memória de acesso inteligente? Não, não, e novamente não, porque por este valor você pode levar, por exemplo, ASRock B450 PRO4, que será melhor em todos os aspectos.

A mesma reivindicação se aplica a outros participantes – placas ASRock, ASUS e GIGABYTE. Então, pelo preço de ASRock B550M Pro4 e ASUS PRIME B550M-A, você pode pegar, por exemplo, ASUS TUF GAMING B450M-PRO S ou GIGABYTE B450 AORUS PRO – placas com melhor rede e controladores de som, mais conversores de energia “gordos”, melhor funcionalidade e já suportado por chips Zen 3, aliás. Eu não hesitaria em pegar um deles.

Talvez apenas o MSI B550M PRO-VDH WIFI se destaque do resto dos participantes nos testes de hoje. Comparado com o mesmo ASUS TUF GAMING B450M-PRO S e GIGABYTE B450 AORUS PRO, que têm um preço comparável, a placa MSI é inferior apenas em funcionalidade (sem USB 3.2 Gen2, por exemplo), usa rede de qualidade inferior e chips de áudio, mas parece bastante sinceramente. Nesse sentido, as “guloseimas” na forma de PCI Express 4.0 podem realmente atrair a atenção do comprador.

Expressamos nossa gratidão à loja de informática “Regard” pelo equipamento fornecido para teste.
