Análise da ASUS Dual Radeon RX 5700 XT EVO OC: boa placa de vídeo, tempos difíceis

11 min read

E ainda assim, não desistimos de testar o novo produto ASUS, porque, novamente, esta é uma boa placa de vídeo adequada para todos os jogos modernos em resoluções Full HD e WQHD.

ASUS Dual Radeon RX 5700 XT EVO OC

⇡#Especificações e recursos de design

No momento em que este artigo foi escrito, a ASUS estava oferecendo aos jogadores quatro versões da Radeon RX 5700 XT. O modelo Dual Radeon RX 5700 XT EVO OC (marcado como DUAL-RX5700XT-O8G-EVO) é o único acelerador com cooler equipado com duas ventoinhas. Ao mesmo tempo, o sistema de resfriamento do review hero inspira confiança, e o processador gráfico tem um overclock adicional de fábrica de 75 MHz (para ativá-lo, você precisa instalar o programa GPU Tweak II). O resto das características do novo ASUS são mostradas na tabela.



No momento em que este artigo foi escrito, o custo da Dual Radeon RX 5700 XT EVO OC variava na faixa de 35 a 43,5 mil rublos, o preço médio era de 40.000 rublos. Os concorrentes de qualquer Radeon RX 5700 XT sempre foram os modelos GeForce RTX 2060 SUPER e GeForce RTX 2070 SUPER.

O dispositivo é embalado em uma caixa brilhante, colorida e ao mesmo tempo altamente reconhecível. Não achei nada realmente útil na Dual Radeon RX 5700 XT EVO OC: um pouco de papel de rascunho e pronto.



O comprimento total da Dual Radeon RX 5700 XT EVO OC é de 298 mm, mas o dispositivo levará 284 mm no caso. Levando em consideração o fato de que nos casos na área onde a placa-mãe é instalada, os fabricantes abandonam em massa as cestas de armazenamento, a placa de vídeo caberá em 99% dos casos se estivermos falando do formato Midi-Tower ou de uma torre maior. A espessura da placa de vídeo é de 52 mm, o que significa 2,7 slots no case. Na verdade, o dispositivo se sobrepõe aos dois abaixo dos slots de expansão soldados da placa-mãe, o que não é um problema para mim pessoalmente.

O sistema de resfriamento da placa de vídeo é baseado em um par de ventoinhas de tecnologia Axial de 88 mm – os mesmos impulsores são usados ​​nos adaptadores da série ROG STRIX. Eles se distinguem pelo formato especial das lâminas e pela presença de um anel fechado nas bordas. Segundo o fabricante, esta forma de “Carlsons” permite aumentar o fluxo de ar e reduzir o ruído em altas velocidades.

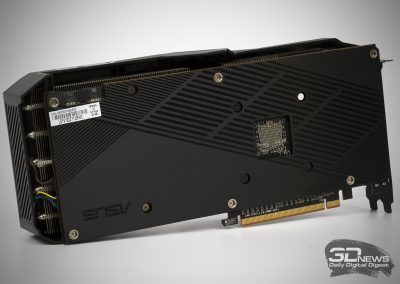

A parte traseira do adaptador PCB é equipado com uma placa de alumínio. Uma caixa de plástico com ventoinhas é fixada nela e também faz parte do sistema de refrigeração, pois entra em contato com os chips de memória por meio de almofadas térmicas. Obviamente, a placa aumenta adicionalmente a rigidez de toda a estrutura e também protege os elementos soldados no lado reverso do PCB de danos acidentais. Bem, isso também torna o dispositivo como um todo mais apresentável.

Alguém também vai gostar de uma pequena mancha de luz de fundo de LED na lateral do cooler. A placa de vídeo, no entanto, não suporta a tecnologia ASUS Aura Sync. A ausência de elementos RGB nas placas de vídeo desta classe é a marca registrada da série Dual. Já observamos esse fato muitas vezes.

Para uma operação estável, a Dual Radeon RX 5700 XT EVO OC requer um conector de fonte de alimentação de 6 pinos e um de 8 pinos. As portas correspondentes da placa estão equipadas com LEDs adicionais que permitem saber o estado da conexão do cabo: se o indicador vermelho estiver aceso, significa que o conector não está ligado; se o branco estiver ligado, está tudo bem.

O painel I / O do acelerador de jogos recebeu uma grade perfurada bastante grande através da qual parte do ar aquecido definitivamente deixará o case. Mas as saídas de vídeo estão localizadas exatamente em uma fileira: havia lugar para um HDMI 2.0be três DisplayPort 1.4 de uma vez.

Remover o cooler da placa de vídeo acabou sendo muito simples – você precisa desapertar alguns parafusos, desconectar cuidadosamente os cabos de alimentação da ventoinha e da luz de fundo e, em seguida, retirar cuidadosamente o dissipador de calor da GPU e dos chips de memória.

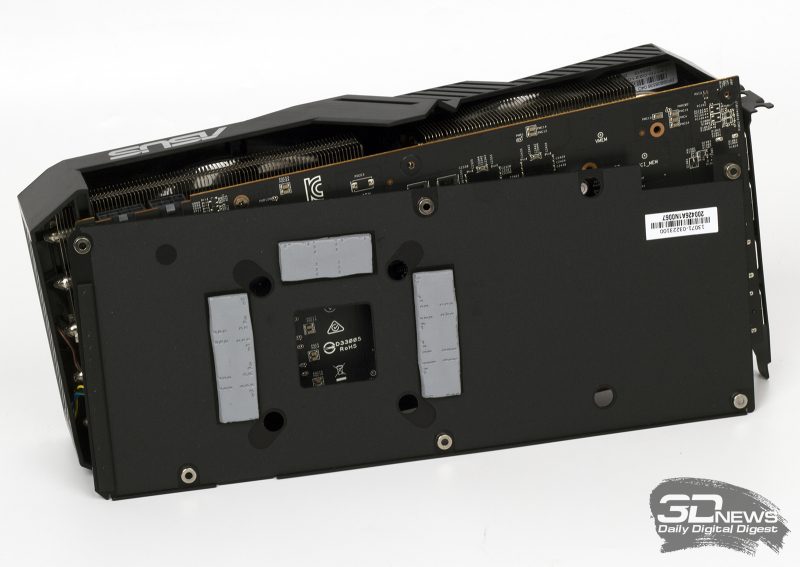

Como você pode ver, o cooler usa um grande radiador de duas seções, incluindo quatro tubos de calor revestidos de cobre e níquel. É equipado com um par de placas de alumínio. Um deles está em contato com os chips de memória, o segundo – com os elementos do conversor de energia.

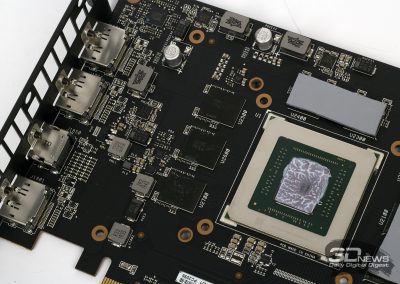

O subsistema de alimentação da GPU da versão Dual tem 8 fases (a referência tem 7), consistindo em conjuntos de alimentação Vishay SiC620A. Eles são controlados pelo controlador IR35217 PWM fabricado pela International Rectifier. Os três canais restantes (na referência – 2) com cascatas Vishay SiC632A são responsáveis ​​pelo funcionamento dos chips VRAM – no nosso caso, são utilizados oito chips Micron MT61K256M32JE-14, operando a uma frequência efetiva de 14.000 MHz.



⇡#Técnica de teste e suporte

O potencial da Radeon RX 5700 XT é bem conhecido. Você encontrará uma comparação desta placa de vídeo com muitos outros adaptadores gráficos neste artigo – inclusive em resolução Ultra HD. Em nossa opinião, esse acelerador gráfico é perfeito para jogos AAA modernos rodando em resolução WQHD. Neste teste, estaremos comparando a ASUS Dual Radeon RX 5700 XT EVO OC com a ASUS Dual GeForce RTX 2070 SUPER EVO OC. As configurações completas da bancada de teste são mostradas na tabela abaixo.

Para maior clareza (ou seja, para poder comparar com que eficiência uma placa de vídeo funciona em um espaço fechado), as placas de vídeo foram colocadas alternadamente no gabinete Fractal Design Nano S. Na parede traseira, foi instalada uma ventoinha Noctua NF-F12 PWM de 120 mm, que funcionava para soprar. O mesmo ventilador foi conectado ao dissipador de calor do cooler Thermalright. Ambos os impulsores foram operados a uma velocidade constante de 500 rpm durante o teste.

As placas gráficas foram carregadas usando o jogo The Witcher III: Wild Hunt (configurações de qualidade gráfica máxima, resolução de 4K) por duas horas. O desempenho do testador foi medido pelos benchmarks 3DMark Time Spy, 3DMark Fire Strike e Unigine Superposition.

A temperatura ambiente no momento do teste era de 24 graus Celsius.

O nível de ruído foi medido usando um dispositivo Mastech MS6708 instalado em frente à placa de vídeo a uma distância de 15 cm e o nível de ruído da unidade de sistema foi medido a uma distância de 15 cm do painel frontal do gabinete.

As placas de vídeo foram testadas em 11 jogos em duas resoluções populares: Full HD e WQHD. Uma lista completa de aplicativos e configurações gráficas é fornecida abaixo:

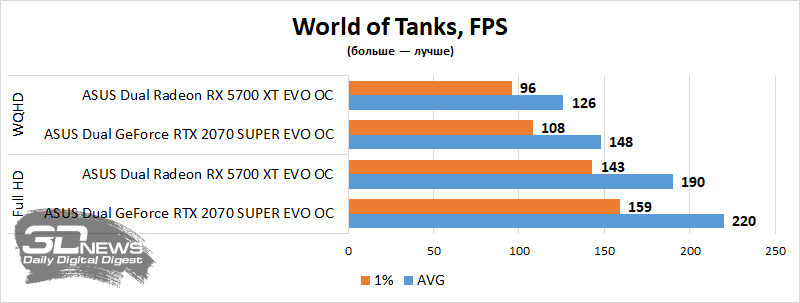

  • World of Tanks enCore. DirectX 11. Referência. Modo Ultra, TSSAA HQ.
  • The Witcher III: Caça Selvagem. DirectX 11. Novigrad e arredores. Qualidade máxima.
  • Sombra do incursor do túmulo. DirectX 12. Cidade secreta. Qualidade máxima, DXR – off, TAA.

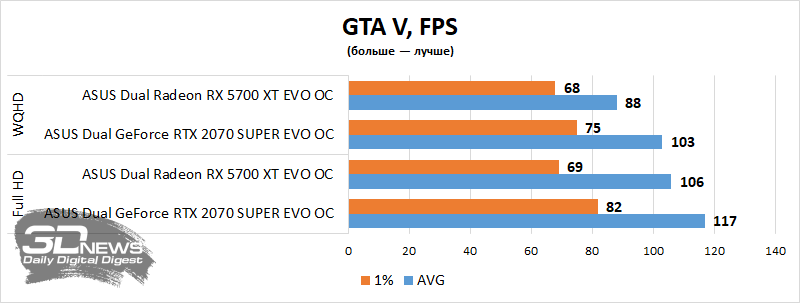

  • GTA V. DirectX 11. Cidade. Qualidade máxima, FXAA + 2x MSAA, configurações avançadas de qualidade – ativada, 16x AF, escala de resolução de imagem – desativada.
  • Assassin’s Creed Odyssey. DirectX 11. Ilha Kefalonia. Modo mais alto.

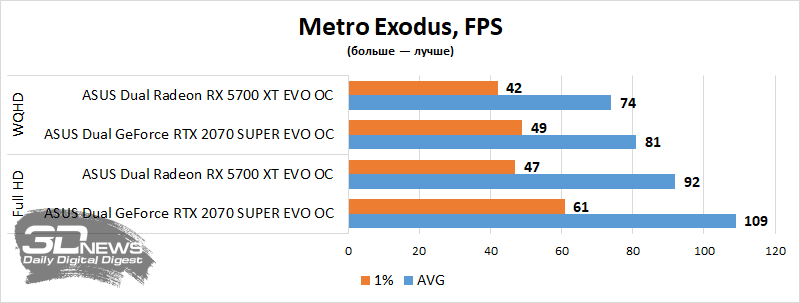

  • Metrô: Êxodo. DirectX 12. Taiga. Modo Alto, HairWorks – Ativado, DXR – Desligado, Mosaico – Ativado, 16x AF, PhysX – Ativado.
  • Campo de batalha V. DirectX 12. A última missão do tigre. Modo Ultra, TAA, DXR – desativado.
  • A Total War Saga: TROY. DirectX 11. Benchmark integrado. Modo máximo, TAA.

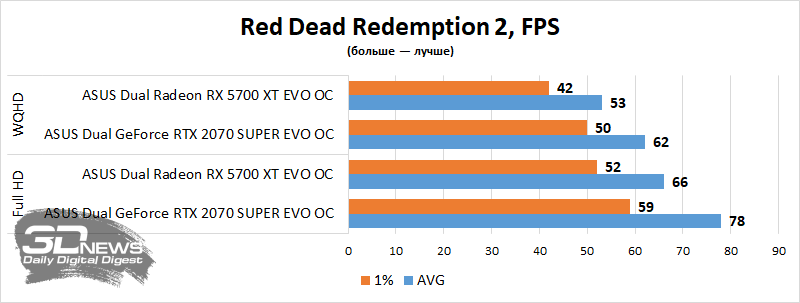

  • Red Dead Redemption 2. Vulkan. Referência incorporada. Qualidade máxima (configurações avançadas – desativada), TAA.
  • DOOM Eternal. Vulkan. Começo do jogo. Modo de pesadelo absoluto.
  • Engrenagens 5. DirectX 12. Referência integrada. Modo Ultra.

O desempenho dos jogos foi medido usando o conhecido software MSI Afterburner. Ele permite que você obtenha o tempo de renderização de cada quadro. O uso do percentil 99, em vez do número mínimo de quadros por segundo, deve-se ao desejo de limpar os resultados de picos de desempenho aleatórios provocados por razões não diretamente relacionadas à operação dos principais componentes da plataforma.

⇡#Resultado dos testes

⇡#Velocidades de clock, consumo de energia, temperatura, ruído e overclocking

O sistema de refrigeração ASUS Dual Radeon RX 5700 XT EVO OC funciona em modo semi-passivo. Quando o chip atinge 55 graus Celsius, as ventoinhas do cooler são ativadas. Ambos os impulsores giram suavemente – não há aumento acentuado no nível de ruído e zumbido estranho.

Tradicionalmente, as características de desempenho da placa de vídeo são listadas na tabela de resumo. O teste da Dual Radeon RX 5700 XT EVO OC foi realizado em quatro modos, em uma bancada de teste aberta e em uma caixa.

Номинальный режим работы

Modo de operação nominal



Даунвольтинг и снижение лимита мощности

Downvolting e redução do limite de potência



Разгон

Overclock

Номинальный режим работы

Modo de operação nominal

Na primeira parte do artigo, observei que a placa de vídeo possui dois modos de operação, mas o chamado Modo OC é ativado apenas no aplicativo GPU Tweak II. No modo padrão (também conhecido como modo de jogo), a frequência da GPU muda na faixa de 1761-1857 MHz. Após duas horas de carga no jogo “The Witcher-3” a temperatura máxima do chip atingiu apenas 63 graus Celsius – este é um excelente indicador para um dispositivo com tal TDP. Sabemos que o lugar problemático em algumas Radeon RX 5700 XTs é o resfriamento dos chips de memória, mas Dual Radeon RX 5700 XT EVO OC provou ser muito, muito bom neste aspecto, já que o indicador máximo de memória JT da GPU era de apenas 74 graus Celsius em o limite permitido é 90 graus. A temperatura do ponto de acesso atingiu 80 graus Celsius, mas sabemos que o limite de temperatura da junção para o Navi 10 é 110 graus Celsius. Consequentemente, a placa de vídeo funciona a uma distância decente da borda do afogamento térmico. O conversor de energia foi aquecido a um máximo de 67 graus Celsius. Em geral, diante de nós está uma modificação bastante fria da Radeon RX 5700 XT.

O consumo de energia de pico do estande no The Witcher foi decentes 246 watts, e o ruído medido a uma distância de 15 cm foi de 43,8 dBA. Sim, o funcionamento do cooler da placa de vídeo sob carga é claramente audível, mas não posso chamar de barulhento. Uma característica acústica semelhante é alcançada devido à operação dos ventiladores a uma velocidade de ~ 2.000 rpm.

É bom que o problema de operação das placas de vídeo Radeon RX 5700 XT com tacômetro de cooler configurado manualmente tenha sido resolvido nas novas versões do driver AMD. Portanto, os impulsores da versão Dual giram até um máximo de 3300 rpm. O nível de ruído é decente, 53 dBA, mas a temperatura do chip gráfico, VRM e memória neste modo de operação não excede 55, 55 e 64 graus Celsius, respectivamente.

Como sempre, testamos a placa de vídeo no modo de reduzir o limite de energia em 20% – este teste permite descobrir a flexibilidade de um ou outro adaptador para ajuste manual. Descobriu-se que neste modo o núcleo da versão Dual funcionava a uma frequência de 1614-1703 MHz, mas sua temperatura máxima diminuiu 2 graus Celsius. O consumo máximo de energia caiu para 203 W. As temperaturas de VRM, memória e hotspot eram 62, 70 e 73 graus Celsius, respectivamente – todos dentro de limites aceitáveis ​​e geralmente mais baixos do que aqueles obtidos quando a placa de vídeo estava operando no modo padrão (e algumas Radeon RX 5700 XT, pelo contrário, começam a aquecer mais a partir de – devido à ventilação insuficiente do radiador do refrigerador). Mais importante, o nível de ruído caiu para 37,6 dBA, já que a velocidade do ventilador diminuiu para 44%.

Finalmente, consegui fazer um pequeno overclock da placa de vídeo. Para fazer isso, o limite de potência teve que ser aumentado em 50%, e a tensão de alimentação teve que ser aumentada para 1,209 V. Tais manipulações foram suficientes apenas para alterar a frequência da GPU no Witcher entre 2030 e 2045 MHz. Ao mesmo tempo, o dispositivo começou a funcionar visivelmente mais alto – o nível de ruído aumentou para 52,3 dBA, conforme as ventoinhas começaram a girar até ~ 3000 rpm.

A temperatura máxima do Navi 10 em overclocking atingiu 68 graus Celsius, a temperatura do VRM aumentou para 76 graus, a temperatura da memória – até 78 graus, e o ponto quente – até 99 graus Celsius. Como você pode ver, estamos praticamente nos aproximando do limite aceitável da AMD, embora, como descobrimos antes, esses números possam ser reduzidos girando as ventoinhas em 300 rpm adicionais. O consumo de energia do estande após overclock da placa de vídeo aumentou de 246 para 343 W. Vale a pena por causa de 10% em benchmarks e jogos para atormentar a placa de vídeo assim – depende de vocês, queridos leitores.

⇡#Desempenho nos jogos

As Radeon RX 5700 e 5700 XT foram apresentadas há mais de um ano e, durante esse tempo, o laboratório de testes testou sete versões baseadas no processador Navi 10. Portanto, o potencial da placa de vídeo é conhecido há muito tempo: em resolução Full HD, o herói da análise se manifesta muito bem, FPS confortável é observado em todos os jogos; em WQHD (a resolução alvo para o adaptador), a diminuição na taxa de quadros abaixo de 40 quadros por segundo de todos os jogos de teste é observada apenas em A Total War Saga: TROY, que claramente funciona melhor com gráficos NVIDIA.

⇡#Achados

Como eu disse, a ASUS Dual Radeon RX 5700 XT EVO OC é uma boa placa de vídeo. O nível de desempenho da Radeon RX 5700 XT é conhecido há muito tempo e não tenho nada a acrescentar aqui. Bem, o modelo de teste em si provou ser muito bom, pois o adaptador recebeu um cooler eficiente, que lida completamente com o resfriamento dos componentes não mais frios do aparelho. Sim, o sistema de refrigeração não pode ser chamado de muito silencioso, mas funciona dentro de limites confortáveis ​​(para mim) e, se desejar, a placa de vídeo pode ser ainda mais silenciosa.

No entanto, você está lendo este artigo no momento em que a NVIDIA lançou a série Ampere de aceleradores de jogos. Abra qualquer notícia ou artigo relacionado à placa de vídeo – nos comentários eles discutem apenas a GeForce RTX 3070, seu nível de desempenho (como a GeForce RTX 2080 Ti) e o preço (como a GeForce RTX 2070 SUPER). Acontece que você pode desistir de adaptadores como o Dual Radeon RX 5700 XT EVO OC? Eu não teria pressa em fazer isso, porque já agora muitos especialistas concordam que a NVIDIA e seu parceiro técnico não serão capazes de atender a demanda e, portanto, a nova GeForce ficará em falta nos primeiros meses e será vendida a preços muito altos. Em segundo lugar, em outubro-novembro a AMD apresentará suas novas placas de vídeo, e os aparelhos lançados até agora certamente se tornarão muito mais atraentes em termos de preço (lembre-se do ciclo de vida da Radeon RX Vega 56, por exemplo). Portanto, não vamos enterrar a Radeon RX 5700 XT com antecedência – modelos como a Dual Radeon RX 5700 XT EVO OC ainda servirão fielmente os jogadores.
