A AMD alcançou amplo reconhecimento entre os entusiastas por vários motivos. Um deles é a relevância a longo prazo de plataformas que não são substituídas a menos que seja claramente necessário, o que contrasta com a abordagem da Intel, que muda os soquetes dos processadores a cada duas gerações de CPUs. Assim, a plataforma Socket AM4, que surgiu em 2016, é suportada até hoje: vários processadores com arquiteturas Zen, Zen+, Zen 2 e Zen 3 são compatíveis com ela, incluindo CPUs tradicionais e APUs híbridas com poderosos gráficos integrados.
A plataforma Socket AM5 que o substituiu, graças à qual os processadores Ryzen agora têm suporte para DDR5 e PCIe 5.0, tem todas as chances de durar igualmente. A AMD já se comprometeu a lançar novos modelos de processadores para ele pelo menos até 2027, o que significa que a próxima geração após o Ryzen 9000 também será lançada na versão Socket AM5. Graças a isso, os usuários dos sistemas Ryzen têm a oportunidade, depois de algum tempo, de trocar o processador por um mais novo sem problemas, sem tocar no restante de seus PCs.
No entanto, a AMD ainda não atingiu o ponto em que a plataforma permanece completamente inalterada durante todo o ciclo de vida de um determinado soquete. A cada nova geração de Ryzen, a empresa traz ao mercado novos conjuntos de lógica de sistema, que introduzem certos aditivos na plataforma, obrigando os fabricantes de placas-mãe a não perder tempo e aprimorar seus produtos. Em particular, junto com o Ryzen 9000, foram apresentados os chipsets da série 800, que trouxeram suporte para USB4 e Wi-Fi 7 para a plataforma Socket AM5, pelo menos é o que parece no papel. Segundo a AMD, essas interfaces de alta velocidade devem incentivar alguns usuários a migrar para placas-mãe mais modernas, principalmente porque, entre outras coisas, elas podem conter algumas melhorias de circuito introduzidas de forma independente por seus fabricantes.
Mas há uma nuance. Na verdade, todo o trabalho realizado pela AMD nos chipsets da série 800 se resumiu a simplesmente renomear chipsets antigos com a atribuição formal de novos recursos a eles, sem fazer quaisquer alterações nos chips incluídos diretamente nos chipsets. Em outras palavras, a AMD decidiu economizar dinheiro e substituiu completamente o trabalho de engenharia pelo marketing, através do qual criou a aparência de progresso.
Isso causou dores de cabeça aos fabricantes de placas-mãe, que se depararam com uma tarefa nada trivial. Eles tiveram que projetar novos produtos essencialmente com a mesma matéria-prima de dois anos atrás. E nesta análise, veremos como a Gigabyte lidou com esse problema cronometrando o lançamento do Ryzen 9000 com uma atualização completa de sua linha de placas Socket AM5. O personagem principal hoje será a placa-mãe baseada no antigo conjunto lógico do sistema AMD X870E, que pertence ao nível sub-carro-chefe – X870E Aorus Pro Ice. O preço recomendado para esta placa é de US$ 360, enquanto os carros-chefe do Socket AM5 (por exemplo, Gigabyte X870E Aorus Master) custam cerca de US$ 500. Mas apesar do preço bastante acessível, o X870E Aorus Pro Ice não só está perfeitamente equipado e revela totalmente a essência do X870E, mas também é muito bonito, sendo feito no agora popular esquema de cores branco e prata.
⇡#O que aconteceu com os chipsets AMD?
A implementação de interfaces externas em plataformas modernas, tanto da AMD quanto da Intel, é tradicionalmente dividida entre o processador e o chipset. O controlador de memória foi movido para o processador há muito tempo, e a maioria das CPUs agora também possui um núcleo gráfico básico integrado com interfaces externas HDMI e DisplayPort. Mas as funções do processador SoC, que garante a comunicação entre o processador e o mundo exterior, não se limitam apenas a isso. Nas CPUs modernas, também é responsável pelo funcionamento de alguns barramentos de alta velocidade, em especial o PCIe 5.0. O papel do chipset é obviamente reduzido, mas mesmo assim não degenera completamente, pois elimina do processador o fardo de suportar barramentos PCIe 4.0 e 3.0 mais lentos, inúmeras portas USB e SATA, recursos de rede e som integrado.
É de acordo com este princípio que as funções do processador e chipset são distribuídas na plataforma Socket AM5. Assim, representantes das famílias Ryzen 7000 e Ryzen 9000 possuem seu próprio controlador PCIe 5.0 com 28 pistas, e também suportam duas portas USB 3.2 Gen 2 com largura de banda de 10 Gbps. Mas todo o resto é fornecido pelo chipset. E é por isso que o papel do chipset continua bastante importante – ele determina uma parte significativa das capacidades das placas-mãe modernas.

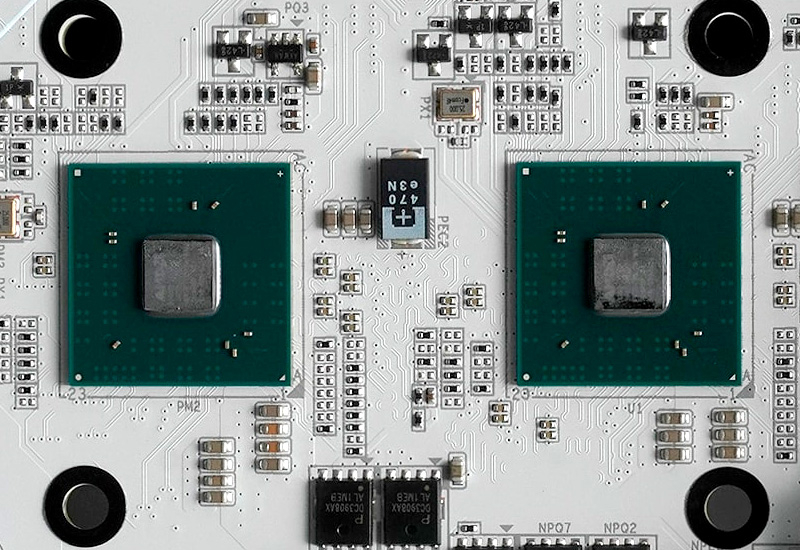

Com o lançamento da plataforma Socket AM5, a AMD surgiu com um esquema inteligente que permite não apenas terceirizar completamente o desenvolvimento de chipsets, mas também unificar as opções de conjuntos lógicos de sistema para diferentes segmentos de preços. A sua essência reside no facto de a empresa ter encomendado à ASMedia o desenvolvimento de um bloco de construção universal – um hub, que por um lado teria uma ligação upstream PCIe 4.0 x4, e por outro suportaria 8 pistas PCIe 4.0 downstream e 4 pistas PCIe 3.0, uma porta USB 3.2 Gen 2×2 (20 Gbps), 4 USB 3.2 Gen 2 (10 Gbps), 6 portas USB 2.0 e 4 portas SATA. E tal hub foi desenvolvido – agora é amplamente conhecido pelo nome de Promontory 21. Foi isso que se tornou a base para todos os chipsets atuais para a plataforma Socket AM5 – para implementar uma ou outra configuração da lógica do sistema, a AMD usa um desses chip ou dois chips conectados em série (quatro pistas PCIe 4.0). O número de chips Promontory 21 usados determina claramente a riqueza de portas e interfaces externas: conjuntos de dois chips são voltados para sistemas mais caros, e um único chip é uma opção mais simples e acessível.
Promontório 21 chips, 2 unid.
Foi exatamente assim que os chipsets Socket AM5 da primeira onda foram feitos. O B650 básico envolve a conexão de um hub Promontory 21 ao processador, e o X670 mais antigo requer dois conectados um após o outro em uma cadeia. Além disso, a AMD introduziu outro nível de diferenciação ao separar os chipsets B650E e X670E em um subgrupo separado, que não difere do B650 e X670 em hardware, mas no nível lógico não proíbe o processador de usar o PCIe 5.0 Interface x16 para placas de vídeo. Mas mesmo apesar disso, a hierarquia dos chipsets Socket AM5 de primeira geração revelou-se bastante transparente.
No entanto, com o advento do Ryzen 9000, o sistema de classificação aceito começou a ruir. Tudo se confunde porque com os novos processadores a AMD lançou chipsets da série 800, que parecem novos apenas à primeira vista. Na realidade, nem um grama de esforço de engenharia foi investido em seu desenvolvimento, e eles continuam a ser montados a partir dos mesmos chips Promontory 21 de seus antecessores. Mas os profissionais de marketing deram o seu melhor, e os chipsets X870E e X870 que apareceram no mercado quebraram completamente a lógica de nomenclatura anterior. Embora o X870E continue a ser o chipset mais antigo da série e, como o X670E, seja composto por dois chips Promontory 21, o X870 mais jovem não é de forma alguma um sucessor do X670. Ele é feito de um único chip Promontory 21, o que significa que é semelhante ao B650E, muito mais simples.
Além disso, a AMD não concorda que o X870E e o X870 sejam renomeados como X670E e B650E. A empresa insiste que se trata de soluções completamente novas, pois acrescentaram dois recursos importantes – portas USB4 com largura de banda de até 40 Gbps e suporte para o padrão de rede sem fio Wi-Fi 7. No entanto, há uma quantidade significativa de dissimulação em. esta afirmação, já que nem a primeira, nem a segunda possibilidade são realmente implementadas pelo chipset – elas são de responsabilidade dos controladores externos, que os fabricantes de placas-mãe devem adquirir separadamente para seus produtos. O suporte Wi-Fi 7 é fornecido pelos adaptadores Mediatek, Realtek ou Qualcomm mais recentes, que também foram usados em algumas placas baseadas em chipsets da série 600. Quanto às portas USB4, sua aparência deverá ser fornecida por um chip ASMedia ASM4242 externo, conectado através de quatro linhas PCIe 4.0. E isso também não é novidade – portas USB4 e até Thunderbolt 4 eram frequentemente encontradas em placas principais baseadas no X670E.

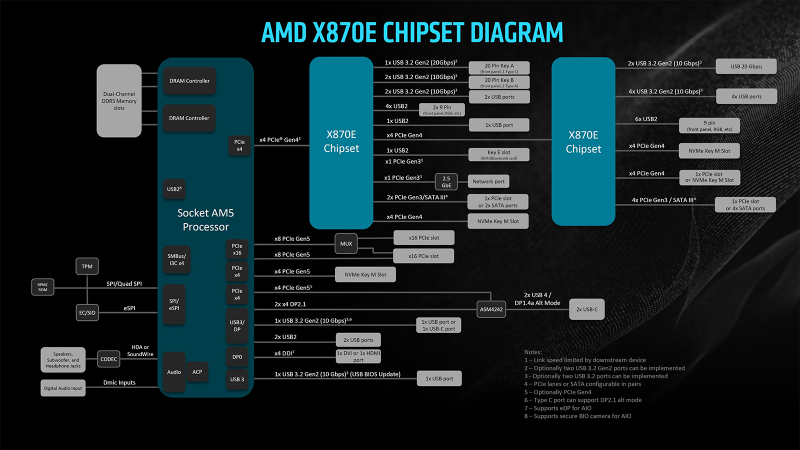

Assim, não há nada realmente novo nos chipsets AMD série 800 – eles são os mesmos X670E e B650E, mas com um conjunto obrigatório de controladores adicionais. Além disso, tais controladores nem sempre trazem apenas vantagens. Por exemplo, a adição do USB4, além de aumentar o custo das placas, também leva à redução das pistas PCIe disponíveis. O chip ASM4242 precisa de 4 pistas PCIe 4.0 para operar, mas a grande maioria dos fabricantes de placas-mãe usa linhas de processador PCIe em vez de chipsets para conectá-lo, o que leva ao desaparecimento do segundo slot M.2 que suporta SSD PCIe 5.0 das novas placas, ou suas linhas de divisão com slot gráfico PCIe 5.0 x16. Em outras palavras, o uso da lógica do sistema da série 800 em uma placa-mãe específica claramente não é um argumento que deva ser usado como guia na escolha de uma plataforma.
Para sermos convincentes, vamos resumir o que foi dito com uma tabela de características de chipsets novos e antigos, que mostra claramente a insignificância das diferenças nos conjuntos lógicos do sistema para placas Socket AM5.
⇡#De volta ao Gigabyte X870E Aorus Pro Ice: especificações e kit de entrega
Como a AMD não ofereceu absolutamente nada de novo nos chipsets da série 800, todo o fardo de expandir as capacidades das placas X870E recaiu sobre os ombros de seus fabricantes. Nesse sentido, testar o Gigabyte X870E Aorus Pro Ice promete ser educativo. Conhecer esta placa deve lhe dar uma ideia se faz sentido prestar atenção às placas-mãe Socket AM5 baseadas no X870E, ou se é uma variação sem sentido e mais cara das placas existentes, onde a marcação é apenas para a novidade, e não para quaisquer acréscimos úteis.

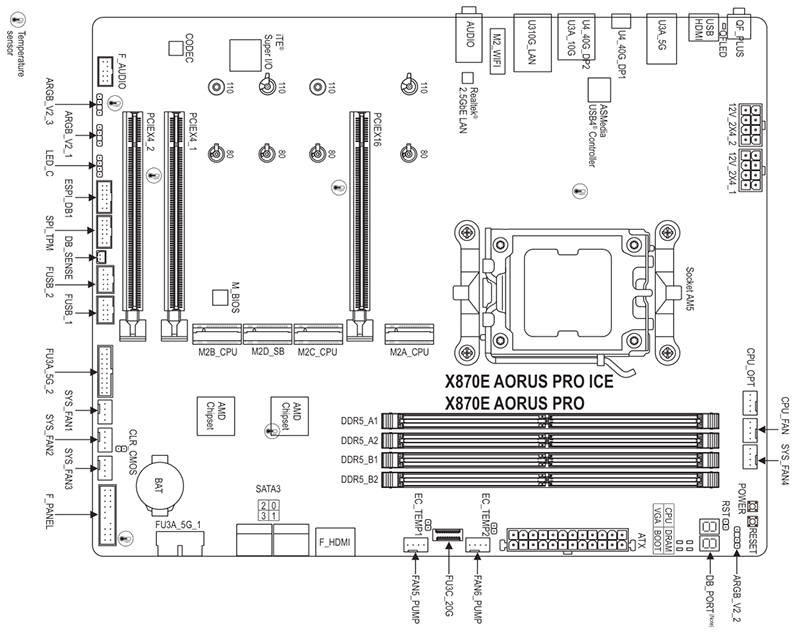

As especificações do Gigabyte X870E Aorus Pro Ice são mostradas na tabela abaixo. Na lista acima, você pode ver que a placa possui recursos bastante típicos para um produto Socket AM5 acima da média. E não há vantagens óbvias, com exceção da presença de um par de portas USB4 de alta velocidade.
1 × PCIe x16 (4 pistas PCI Express 4.0)
1 × M.2 (2280/22110) com suporte PCIe x4 4.0
1 × USB 3.2 Gen2x2 Tipo C (20 Gbps)
2 × USB 3.2 Gen1 Tipo A (5 Gbps)
4×USB 2.0
1 × F-Áudio
1 × HDMI
1 × SPITPM
3 × LED ARGB
1 × RGB LED
Adicionalmente:
1 × sensor de ruído
1 × HDMI 2.1
4 × USB 3.2 Gen1 Tipo A (5 Gbps)
2 × USB4 tipo C (40 Gbps, DisplayPort)
3 × USB 3.2 Gen2 Tipo A (10 Gb/s)
1 × RJ-45
2 x antena wi-fi
1 × Saída S/PDIF
Mas dizer que não há nada de novo no Gigabyte X870E Aorus Pro Ice seria injusto. Esta placa tem um antecessor direto com o mesmo posicionamento, aparência semelhante e preço semelhante, mas baseado no chipset X670E – X670E Aorus Pro X. E essas duas placas não podem ser chamadas de sinônimos – muita coisa mudou no X870E Aorus Pro Ice.
No entanto, a maioria das diferenças é insignificante. O suporte Wi-Fi 7 foi implementado pela Gigabyte na placa X670E, portanto, os recursos fundamentalmente novos do X870E Aorus Pro Ice incluem apenas um par de portas USB4 localizadas no painel traseiro. Caso contrário, as mudanças são bastante secundárias: adicionar suporte para unidades PCIe 5.0 no terceiro slot M.2, substituir duas pistas PCIe 3.0 por quatro pistas PCIe 4.0 no último slot PCIe x16, substituir o controlador de rede Intel I225-V de 2,5 Gbps para um controlador Realtek RTL8125D semelhante, além de uma atualização de codec de áudio de ALC897 para ALC1220.
O pacote Gigabyte X870E Aorus Pro Ice também parece bastante típico. Na caixa com ele você pode encontrar:
- Antena WiFi;
- Dois cabos SATA brancos;
- Um conjunto de adesivos de marca;
- Sensor de ruído;
- Bloco G-Connector para facilitar a conexão dos botões e indicadores da caixa à placa.
⇡#Design e Recursos

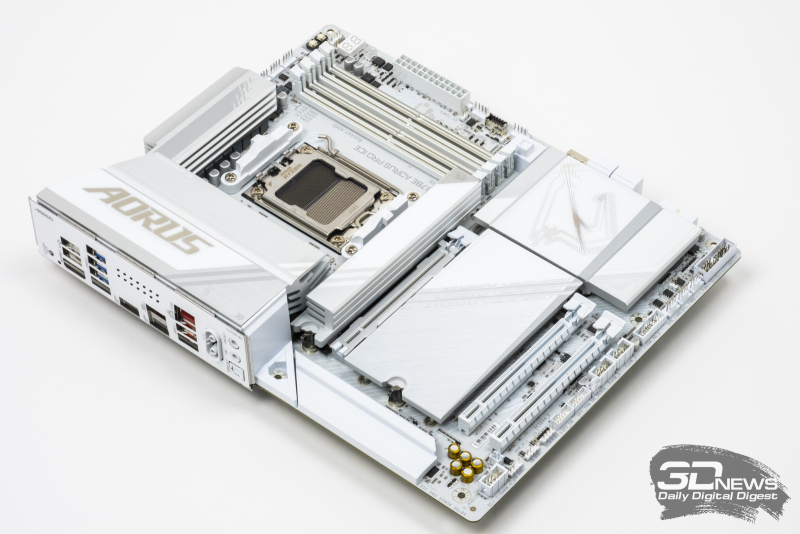

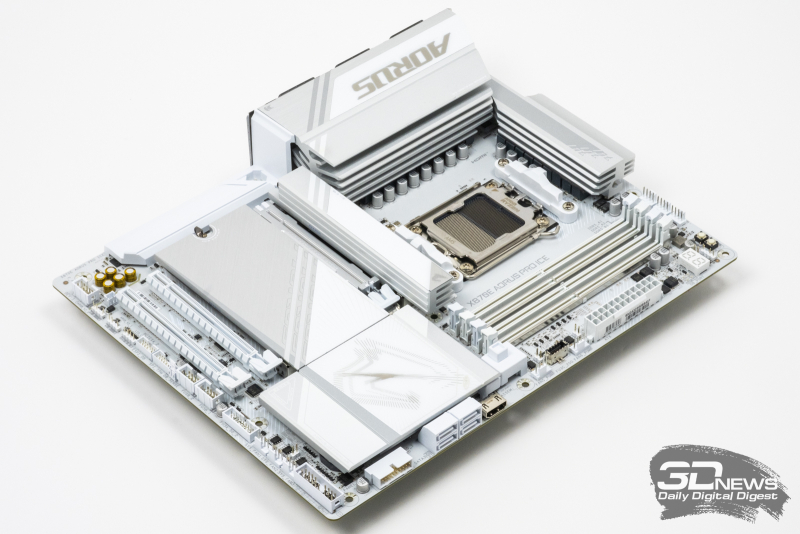

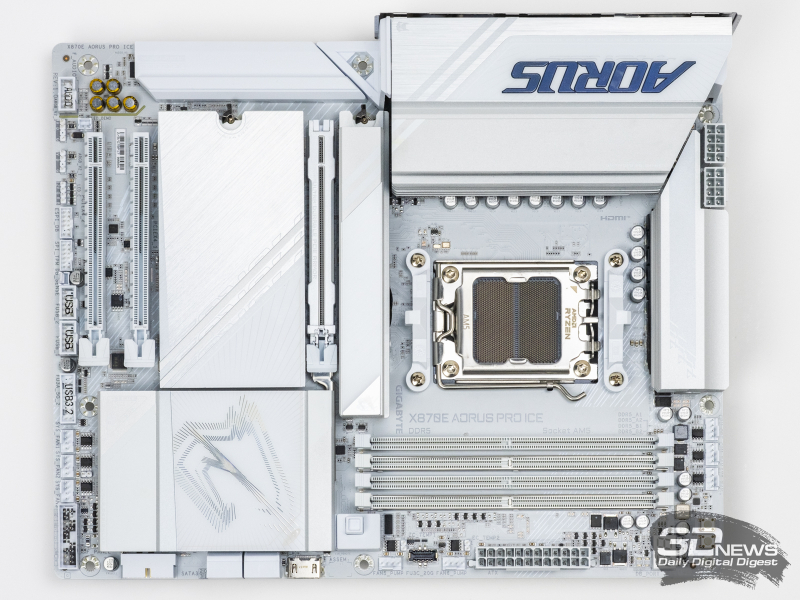

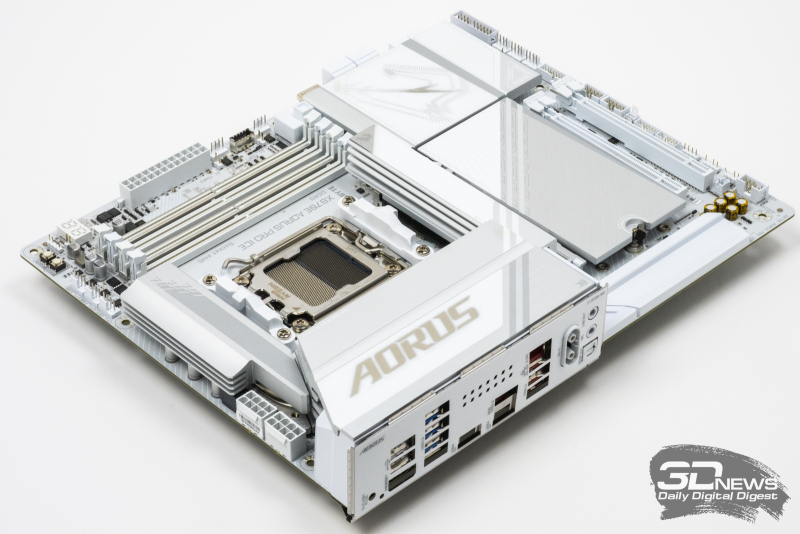

Vamos começar com o fato de que a Gigabyte X870E Aorus Pro Ice é uma placa muito bonita. O que a Gigabyte definitivamente sabe muito é criar placas que agradam aos olhos com seu exterior. Com exceção de alguns chips pretos, o X870E Aorus Pro Ice é totalmente branco, e até os slots e conectores são pintados de branco, o que é raro. A estética de inverno escolhida para esta placa combina perfeitamente com as peças leves de alumínio do sistema de refrigeração, bem como com pequenos elementos de plástico no dissipador de calor e chipset do VRM. Resumindo, a X870E Aorus Pro Ice parece mais que harmoniosa e sólida, mas se por algum motivo a cor branca incomoda, a Gigabyte tem exatamente a mesma placa em preto – a X870E Aorus Pro.
O problema com a luz de fundo RGB também foi resolvido com bastante delicadeza no X870E Aorus Pro Ice. A placa brilha com o logotipo Aorus na cobertura do painel traseiro, e os arredores do dissipador de calor do chipset, sob o qual vários LEDs são colocados, são suavemente iluminados. Tudo isso parece bastante apropriado, mas se desejar, a luz de fundo pode ser completamente desligada – tanto no software proprietário quanto nas configurações do Windows 11. Se, pelo contrário, você quiser mais luz de fundo, então a placa possui um RGB de 4 pinos. Interface de 12 V (com potência de até 36 W) e três interfaces ARGB 5 V de 3 pinos (até 15 W cada), às quais podem ser conectadas faixas de LED adicionais.

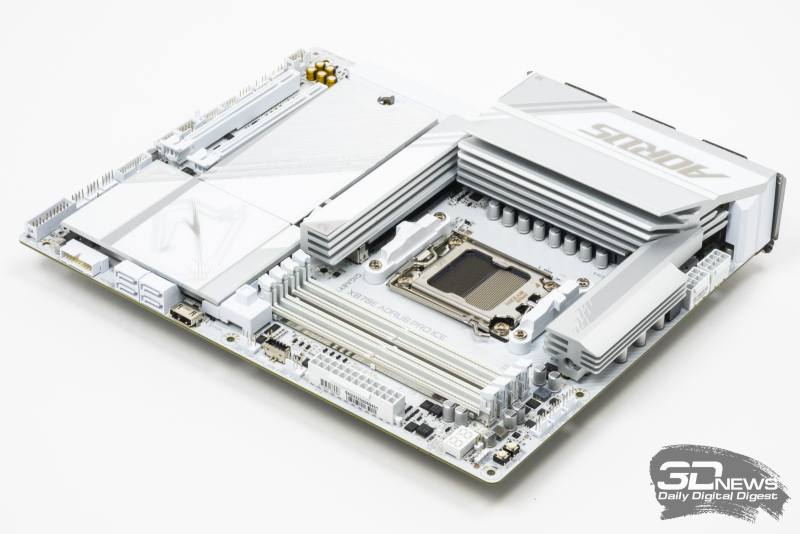

O Gigabyte X870E Aorus Pro Ice não é apenas bonito na aparência, mas também cuidadosamente pensado em termos de design de hardware. A primeira coisa que merece atenção é o resfriamento convincente da área VRM. Não apenas um par de radiadores enormes com aletas avançadas está instalado aqui, mas também é usado um tubo de calor que distribui o calor entre eles. Além disso, este sistema de resfriamento é parte integrante da cobertura do painel traseiro da placa, o que aumenta ainda mais a área de superfície de dissipação de calor.

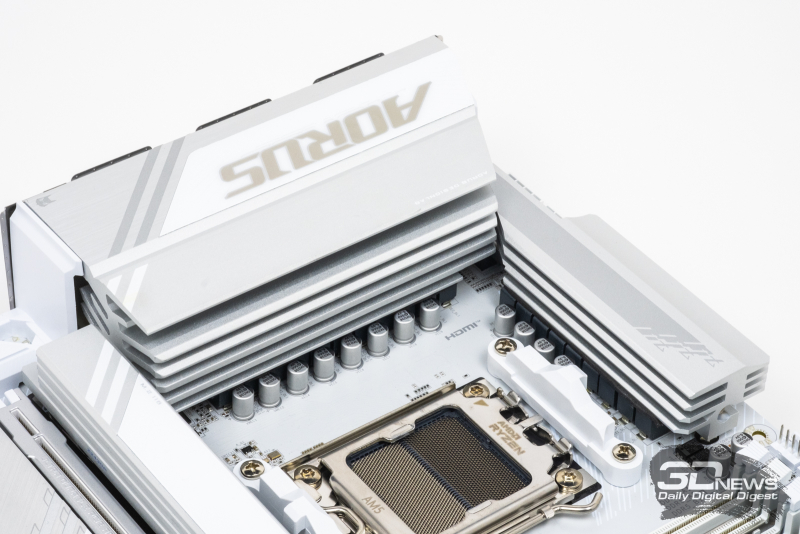

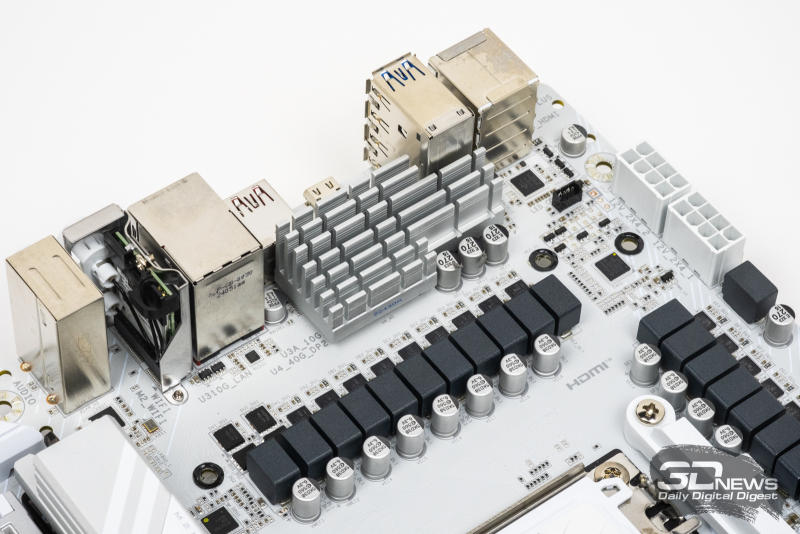

O dissipador de calor do conversor de energia traz uma surpresa inesperada. Se você removê-lo da placa, encontrará outro radiador bastante grande embaixo dele.
Ele remove o calor do chip ASMedia ASM4242, companheiro essencial do chipset X870E, responsável por operar portas USB4 com largura de banda de até 40 Gbps. Duas portas Tipo C deste tipo estão localizadas no painel traseiro da placa em questão, e um sinal DisplayPort 1.4 do processador gráfico integrado pode ser enviado para elas, para que você possa conectar um monitor com resolução de até 3840×2160@ 240 Hz para eles.

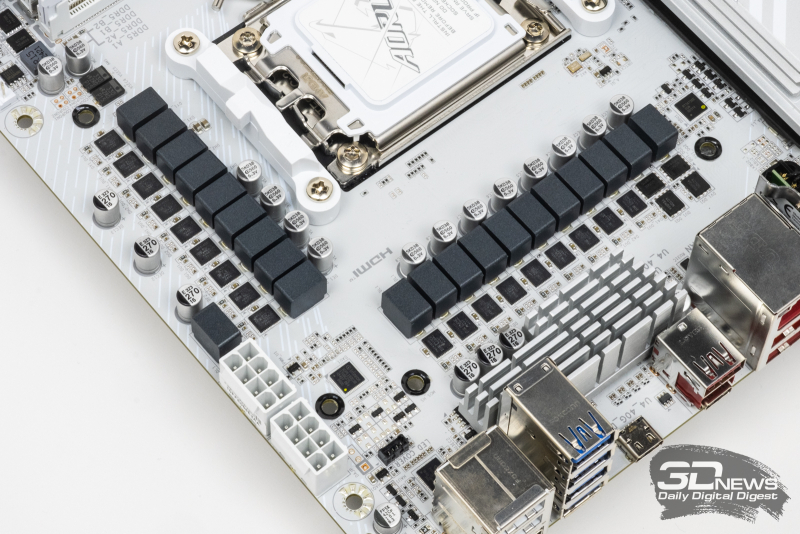

Quanto ao conversor de potência do processador, no X870E Aorus Pro Ice ele é montado segundo um esquema de oito canais. Ele é controlado por um controlador PWM Infineon XDPE192C3B e conjuntos integrados Infineon PMC41410 são usados como elementos de potência – dois em cada canal. Como resultado, a potência de pico de todo o conversor atinge 1280 A – mais que suficiente para operar qualquer processador Socket AM5. O mesmo controlador PWM com os mesmos conjuntos fornece a operação de dois canais adicionais alocados ao SoC do processador. A estrutura do conversor de potência do processador “2×8+2” é a mais comum para placas X870E e, nesse sentido, os engenheiros da Gigabyte não reinventaram a roda. No entanto, em placas de nível superior, muitas vezes há estágios de potência projetados para uma corrente de 110, e não 80 A, o que significa que o conversor de potência do X870E Aorus Pro Ice tem algumas simplificações e não é adequado para estabelecer recordes de overclock.
O fato da placa-mãe em questão não ter um foco óbvio para overclock também decorre da estrutura da placa de circuito impresso, que possui apenas seis camadas. Placas emblemáticas As placas soquete AM5 são geralmente baseadas em PCB de 8 ou até 10 camadas, o que permite otimizar as linhas de sinal e fornecer-lhes blindagem adicional contra interferências eletromagnéticas. No entanto, o design de seis camadas não deve tornar-se um problema específico.
Como se confirmasse isso, a Gigabyte fala sobre a capacidade do X870E Aorus Pro Ice de funcionar com kits de memória de 48 GB no modo DDR5-8200 e kits de 32 GB no modo DDR5-8000 (naturalmente, quando instalado em dois dos quatro slots DIMM disponíveis ). Também merece destaque especial que as especificações da placa afirmam que ela é compatível com cartões de memória com capacidade de 64 GB, o que significa que os módulos CUDIMM, quando seu suporte for adicionado pela AMD às bibliotecas AGESA, serão compatíveis com o X870E Aorus Pró Gelo.
Para placas de expansão, a placa Gigabyte em questão possui três slots PCIe x16. É dada especial atenção ao primeiro slot, destinado à instalação de uma placa de vídeo. Ele está conectado a 16 pistas PCIe 5.0 do processador, mas é interessante principalmente por seu design mecânico. A Gigabyte o vestiu com uma armadura de metal, que evita que o slot quebre sob o peso de placas de vídeo pesadas.

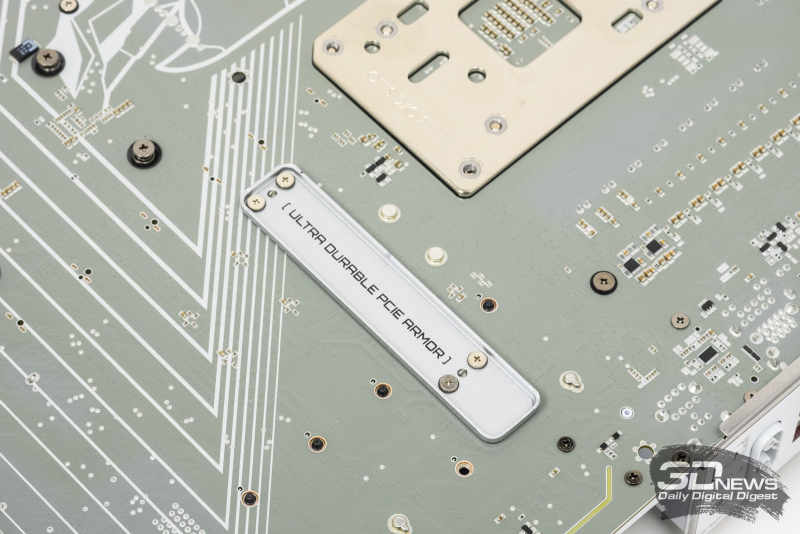

A estrutura de reforço do slot é fixada na placa de reforço localizada na parte traseira da placa, e esta é a solução certa, pois o próprio slot PCIe 5.0 x16 é montado na superfície para melhorar a qualidade do sinal e não possui a rigidez necessária. Outra característica interessante deste slot é um prático botão para remover placas de vídeo, substituindo as travas tradicionais, que podem ser difíceis de acessar em um sistema totalmente montado.

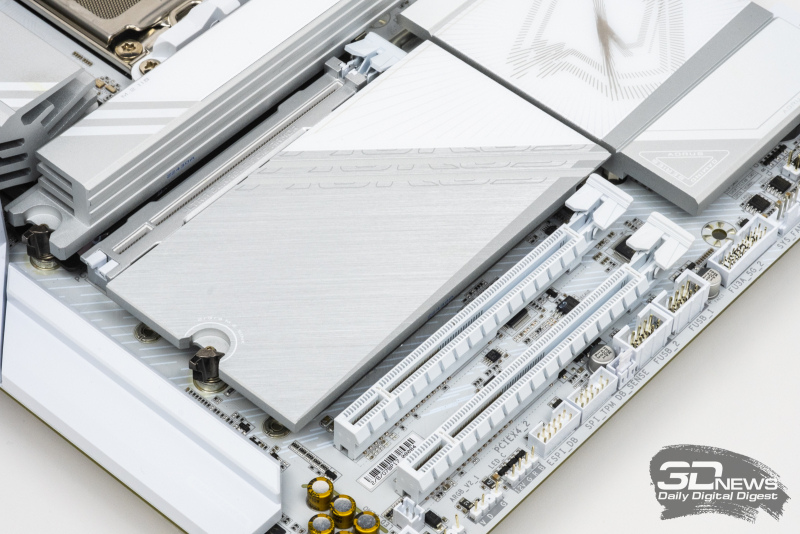

O segundo e terceiro slots PCIe x16 são empurrados para a borda inferior da placa no X870E Aorus Pro Ice e desempenham um papel secundário. Ambos estão conectados ao chipset e recebem quatro pistas PCIe. Em um caso são linhas PCIe 4.0, no segundo – PCIe 3.0.

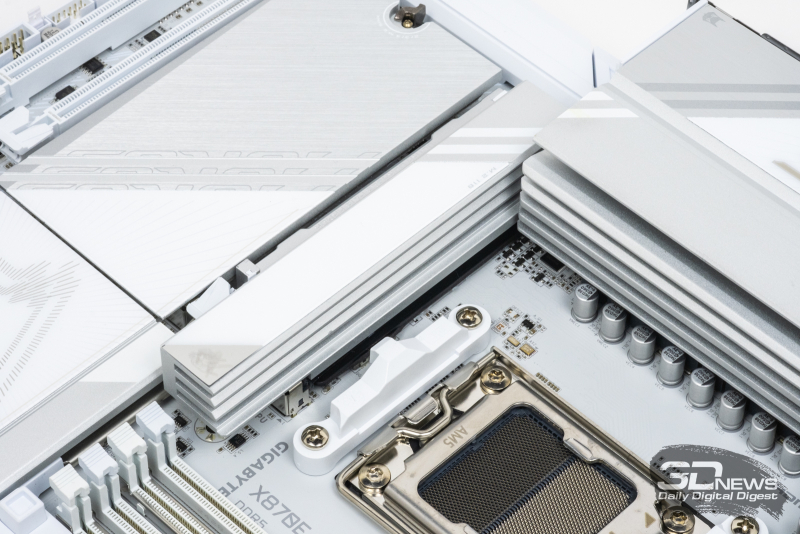

Nas últimas gerações de placas-mãe, os fabricantes começaram a tentar adicionar o número máximo de slots M.2. O X870E Aorus Pro Ice não foi exceção – ele tinha espaço para quatro desses slots ao mesmo tempo. Ao mesmo tempo, três slots são capazes de funcionar com unidades PCIe 5.0 em velocidade máxima. E parece que este é um conjunto excelente, mas, infelizmente, nem tudo é tão simples. Apenas o primeiro slot, localizado próximo ao soquete do processador, tem suporte total para SSD PCIe 5.0. Ele possui quatro linhas de processador PCIe 5.0 e resfriamento de alta qualidade na forma de um enorme radiador na parte superior e uma placa dissipadora de calor na parte inferior. É neste slot que você precisa instalar o SSD do sistema mais rápido.

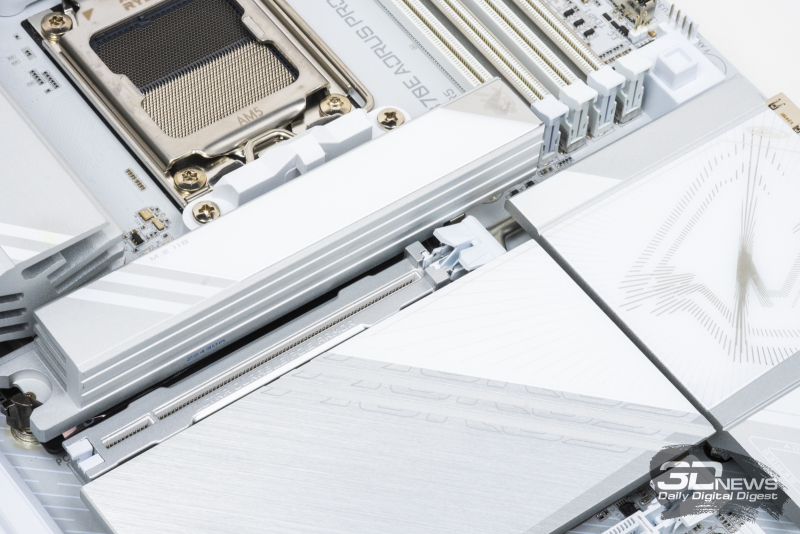

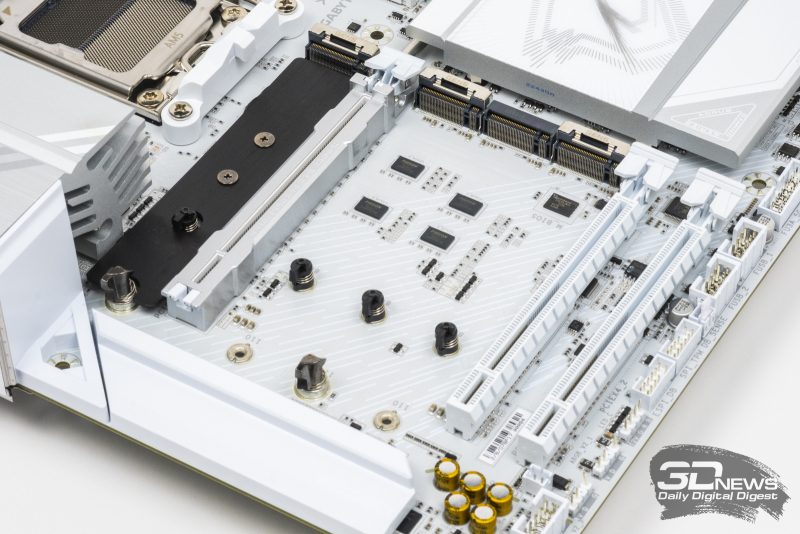

O segundo e o terceiro slots M.2 também usam formalmente linhas de processador PCIe 5.0, mas não tinham linhas próprias suficientes e as retiram da placa de vídeo. Ou seja, ao instalar pelo menos um drive no segundo ou terceiro slot M.2, a placa de vídeo mudará automaticamente do modo PCIe x16 para o modo PCIe x8, o que, se uma GPU carro-chefe for usada, não terá o melhor efeito sobre seu desempenho. Nesse sentido, instalar um SSD no quarto slot M.2 é mais fácil – ele recebe quatro pistas PCIe 4.0 diretamente do chipset e não tira nada de ninguém.
O segundo, terceiro e quarto slots M.2 são colocados na placa sob uma placa de dissipação de calor comum, que, devido à sua área, pode fornecer resfriamento suficiente até mesmo para os drives mais quentes. No entanto, o resfriamento do SSD por baixo não é fornecido nesses slots. Mas a Gigabyte tentou simplificar ao máximo o processo de instalação de SSDs M.2 em qualquer slot – tanto os radiadores quanto as próprias unidades são fixados na placa com travas de mola em vez de parafusos.

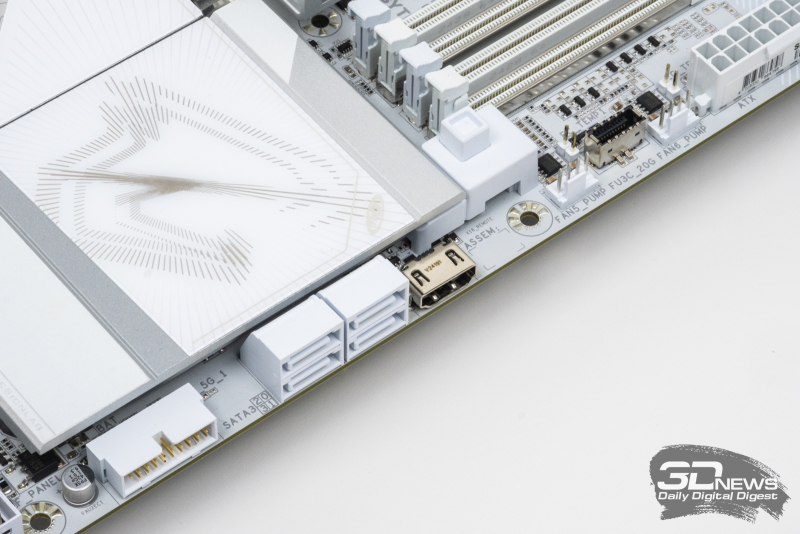

No entanto, nenhum dos slots M.2 da placa é compatível com SSDs SATA. Para unidades e discos rígidos com esta interface, propõe-se a utilização de quatro portas SATA.

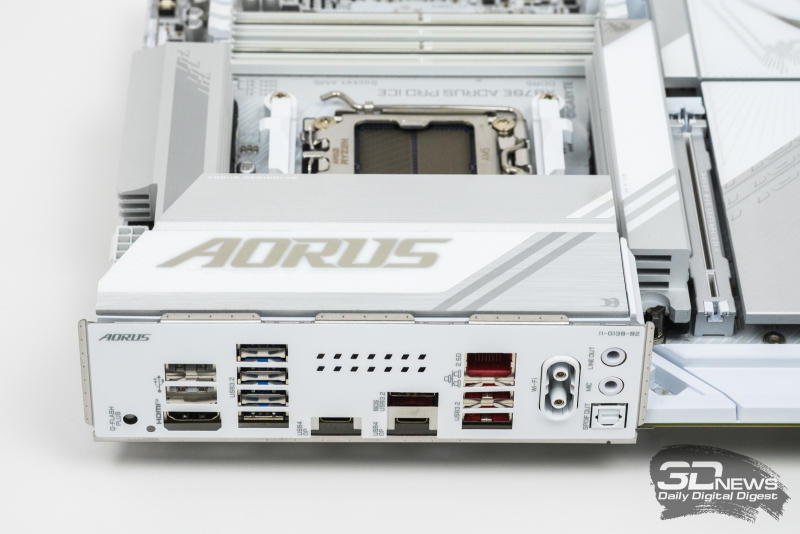

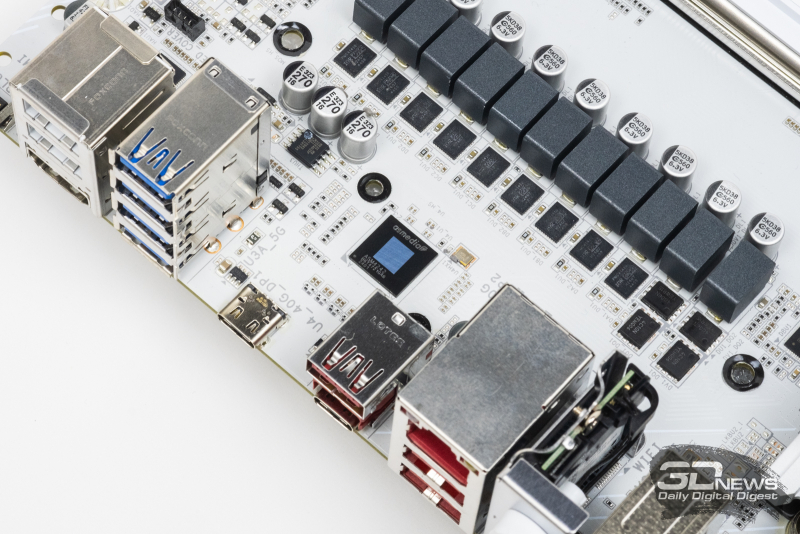

O painel de conectores externos do Gigabyte X870E Aorus Pro Ice possui um design totalmente fechado, mas o fabricante fez perfurações no plug para a parede traseira do gabinete, o que muito se orgulha, pois com sua ajuda foi possível reduzir a temperatura sob o invólucro em até 7 graus. Quanto ao conjunto de portas externas, inclui HDMI 2.1 mais onze USBs diferentes: duas portas USB4 Tipo C (40 Gbps e suporte DisplayPort), três portas USB 3.2 Gen2x2 Tipo A (20 Gbps), quatro portas USB 3.2 Gen2 Tipo- Uma porta (10 Gbps) e duas portas USB 2.0.

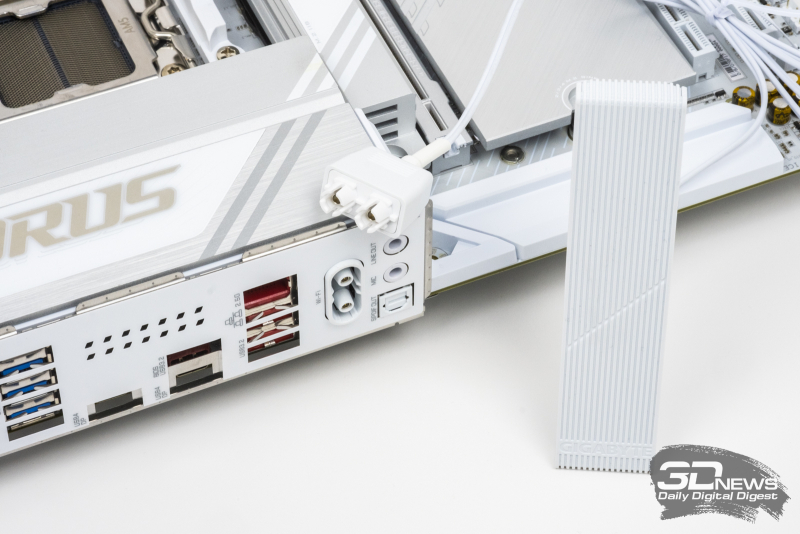

Também no painel traseiro há um conector RJ-45 para conectar a placa a uma rede cabeada e dois conectores de antena para Wi-Fi. O controlador Realtek RTL8125D de 2,5 Gbit é responsável pela operação Ethernet. E a rede sem fio é implementada pelo adaptador Qualcomm QCNCM865 Wi-Fi 7, que suporta tecnologia Wi-Fi 802.11be 2×2 de banda dupla, frequências de até 6 GHz, canal de 320 MHz, codificação 4096-QAM e, como resultado , a velocidade máxima teórica de transmissão pelo ar pode atingir até 5,8 Gbit/s. O controlador também suporta o novo padrão Bluetooth 5.4. É curioso que as antenas sejam conectadas ao adaptador Wi-Fi não com os tradicionais conectores de parafuso RP-SMA, mas com um conector WIFI EZ-Plug proprietário, que combina dois conectores TS9 em uma moldura de plástico. No entanto, uma antena com o plugue de conexão necessário está incluída na embalagem.
Nas placas Socket AM5 de nova geração, os fabricantes tomaram um rumo no sentido de reduzir o número de conectores de áudio analógico. O Gigabyte X870E Aorus Pro Ice reflete claramente essa tendência – apenas dois conectores de áudio de 3,5 mm mais uma saída SPDIF estão localizados em seu painel traseiro. No entanto, isso não significa que o som na placa seja implementado de acordo com o princípio residual. É responsável pelo moderno e de alta qualidade codec Realtek ALC1220, que suporta áudio de 7.1 canais, reprodução de streams DSD, tecnologia DTS:X Ultra, além de detecção automática de fones de ouvido. Como esperado, todo o caminho de áudio é eletricamente separado de outros circuitos e usa capacitores de áudio Nichicon.
Falando sobre os conectores que estão presentes no X870E Aorus Pro Ice, não podemos deixar de mencionar a presença de uma segunda porta HDMI não no painel traseiro da placa, mas em sua borda frontal. Este conector é bastante funcional e destina-se a conectar pequenos monitores colocados dentro do gabinete. Essas soluções às vezes são usadas, por exemplo, para exibir constantemente dados de monitoramento de hardware, dos quais o Gigabyte X870E Aorus Pro Ice coleta muitos.
Você pode conectar até oito ventiladores sozinhos a ele. Além disso, de acordo com a lógica do fabricante, dois conectores de ventoinha são alocados para o cooler do processador, dois são para bombas do sistema de refrigeração líquida e os quatro conectores restantes são para ventoinhas do gabinete. Mas a divisão é principalmente formal. Cada um dos conectores é capaz de fornecer uma corrente de até 2 A ao dispositivo conectado, e cada um possui um controle de velocidade que pode ser vinculado a qualquer um dos sensores de temperatura, dos quais há sete na placa, sem contar alguns de conectores adicionais aos quais mais dois termopares podem ser conectados. Apenas os conectores para ventiladores do processador são limitados em conexão com sensores – sua velocidade pode depender exclusivamente da temperatura da CPU.

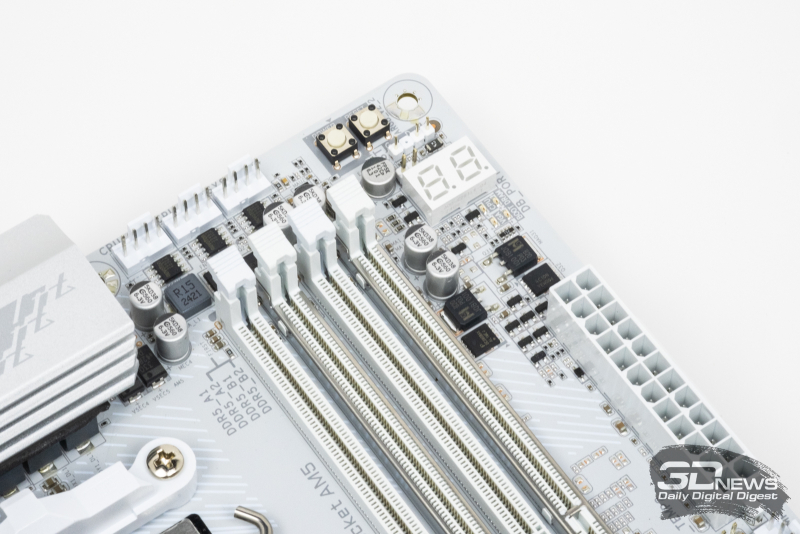

Além de seus recursos avançados de monitoramento, o X870E Aorus Pro Ice possui outros recursos que podem torná-lo atraente para os entusiastas. Por exemplo, possui botões físicos de alimentação e reinicialização. Além disso, a placa é equipada com LEDs de diagnóstico que exibem as etapas do processo de inicialização do sistema e um indicador de código POST que fornece informações muito mais detalhadas sobre o que acontece no intervalo desde o pressionamento do botão liga / desliga até o aparecimento da imagem no monitor.
⇡#Sistema de teste
O Gigabyte X870E Aorus Pro Ice foi testado usando o seguinte conjunto de componentes:
- Processador: AMD Ryzen 9 9950X (Granite Ridge, 16 núcleos, 4,3-5,7 GHz, 64 MB L3).
- Refrigerador de CPU: LSS EKWB personalizado.
-
- Gigabyte X870E Aorus Pro Ice (soquete AM5, AMD X870E);
- MSI MPG X670E Carbon WiFi (soquete AM5, AMD X670E).
-
- 2 × 16 GB DDR5-6000 SDRAM, 30-40-40-76 (Adata XPG Lancer Blade RGB DDR5 32 GB 6000 MHz AX5U6000C3016G-DTLABRBK);
- SDRAM DDR5-7600 de 2 × 16 GB, 36-46-46-121 (G.Skill Trident Z5 F5-7600J3646G16GX2-TZ5RK).
- Placa de vídeo: GIGABYTE GeForce RTX 4090 Gaming OC (AD102 2235/2535MHz, 24GB GDDR6X 21Gb/s)
- Subsistema de disco: Intel SSD 760p 2 TB (SSDPEKKW020T8X1).
- Fonte de alimentação: ASUS ROG-THOR-1200P (80 Plus Titanium, 1200 W).
Os testes foram realizados no sistema operacional Microsoft Windows 11 Pro (23H2) Build 22631.4112 usando o seguinte conjunto de drivers:
- Driver do chipset AMD 6.07.22.037;
- Driver NVIDIA GeForce 560.94.
Gigabyte X870E Aorus Pro Ice foi testado com BIOS versão F3d datado de 16 de outubro de 2024.
⇡#BIOS
O shell do BIOS usado atualmente pela Gigabyte tem o nome da abreviatura UC, que significa User-Centered. Esta adição reflete o desejo da empresa de simplificar a configuração do sistema para o usuário final e, em muitos aspectos, foi realmente bem-sucedido. Pelo menos o Modo Fácil simplificado, que saúda o usuário ao entrar na BIOS pela primeira vez, tornou-se informativo e funcional. Em muitas situações, você consegue sobreviver sozinho, sem recorrer à ajuda do Modo Avançado.
No entanto, os entusiastas que desejam manter tudo sob controle irão gostar muito mais do modo avançado. Aqui, no diretório hierárquico familiar às placas Gigabyte, todas as configurações possíveis são coletadas. A seção mais interessante é o Tweaker, através do qual você pode configurar parâmetros de processador e memória que afetam diretamente o desempenho.
Além da seção Tweaker, o BIOS da placa em questão permite que qualquer pessoa configure a página Favoritos enviando quaisquer configurações para ela. Na estrutura padrão do BIOS, essas configurações selecionadas são marcadas com um asterisco, mas também estão disponíveis separadamente na seção correspondente, que é aberta pressionando a tecla F11 nos modos simplificado e avançado.
Vale ressaltar que os desenvolvedores da Gigabyte já conseguiram fazer diversas otimizações no BIOS dos processadores Ryzen 9000. Para processadores de chip único, tornou-se possível reduzir o TDP para 105 W. E também foi adicionado o tão anunciado modo X3D Turbo, que, segundo a Gigabyte, permite aumentar o desempenho dos jogos em 20-35%, mas na realidade apenas desativa o SMT e o segundo CCD em processadores de chip duplo.
Mas outra configuração proprietária da Gigabyte pode ser realmente útil – XMP/EXPO High Bandwidth Support. Depois de aplicar o esquema de temporização do XMP/EXPO, sua ativação reduz ainda mais a latência do tRFC e aumenta o tREFI, o que melhora visivelmente o desempenho e, na maioria dos casos, não leva à interrupção da estabilidade do sistema.
Para configurar o resfriamento do computador, o BIOS possui uma subseção especial Smart Fan 6, que fornece acesso à dependência da velocidade de rotação de qualquer ventoinha da temperatura medida por um dos sensores térmicos da placa.
Você pode estudar a fundo como o BIOS do Gigabyte X870E Aorus Pro Ice está organizado e quais configurações ele oferece usando a galeria de capturas de tela.
Os intervalos de mudança de tensão disponíveis para o usuário são mostrados na tabela.
Assim, os recursos do BIOS estão em um nível muito bom. Em termos de riqueza de configurações disponíveis, a Gigabyte X870E Aorus Pro Ice é bastante consistente com outras placas-mãe de nível principal. Portanto, é perfeito para entusiastas que desejam controle total sobre todos os parâmetros do sistema.
⇡#Teste
Os processadores modernos são caracterizados por um consumo bastante elevado, razão pela qual os fabricantes de placas-mãe adicionam circuitos de alimentação poderosos compostos por muitas fases. Mas às vezes acontece que os circuitos implementados não são suficientes para funcionar com CPUs emblemáticas. Para verificar se isso não acontece com o Gigabyte X870E Aorus Pro Ice, testamos sob carga com o Ryzen 9 9950X, processador de 16 núcleos que pode consumir até 200 W.
Mas o conselho enfrentou o teste com dignidade. A potência do seu conversor de energia é suficiente com reserva e o sistema de refrigeração é bastante eficiente. Durante uma renderização de meia hora no Cinebench R23, as temperaturas do controlador PWM e dos estágios de potência não ultrapassaram 80 graus. E este é um resultado muito bom, se levarmos em conta as condições de teste, que presumiram a ausência de qualquer fluxo de ar para a área VRM devido ao uso de um sistema de refrigeração líquida da CPU no sistema.

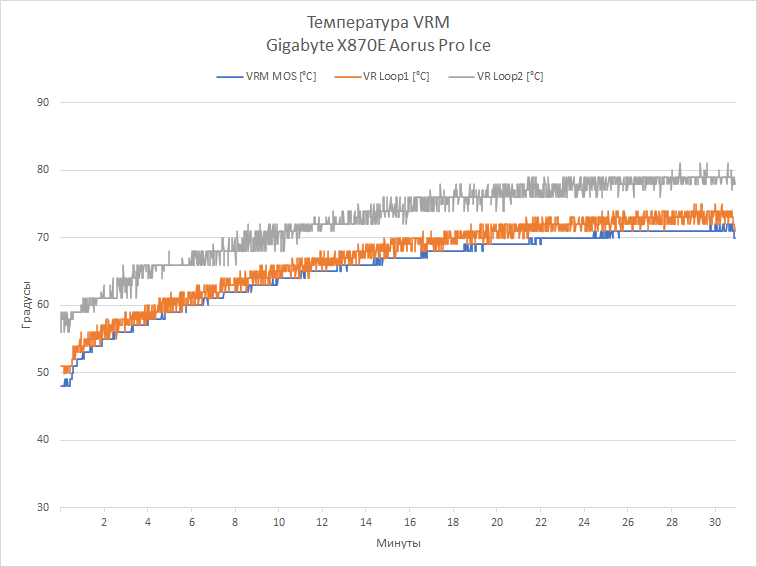

Não há sinais de superaquecimento do circuito de alimentação mesmo quando a placa é observada externamente por meio de um termovisor.
A temperatura máxima que pode ser registada no exterior é detectada na PCB na área VRM. Mas também está longe de ser crítico – apenas 70 graus. Portanto, podemos dizer com segurança que o circuito de alimentação do Gigabyte X870E Aorus Pro Ice certamente irá lidar com qualquer processador poderoso das gerações passadas, presentes e futuras.

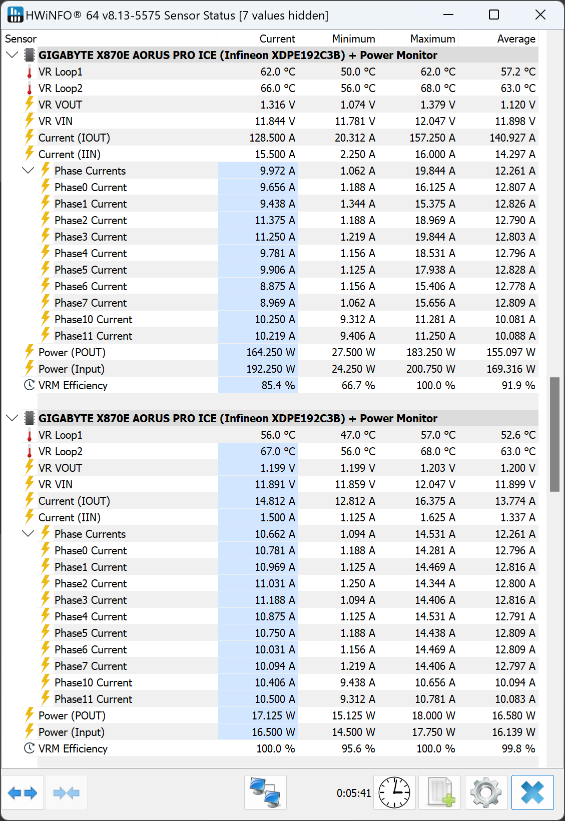

Além disso, este esquema de fonte de alimentação também tem uma eficiência bastante elevada de 92%. Este valor pode ser verificado devido ao fato do X870E Aorus Pro Ice possuir meios avançados de coleta de telemetria VRM, permitindo monitorar não apenas parâmetros gerais, mas também o carregamento de fases individuais. Entre outras coisas, é calculada a eficiência deste circuito, que pode ser monitorada em tempo real usando o popular utilitário de diagnóstico HWInfo64.

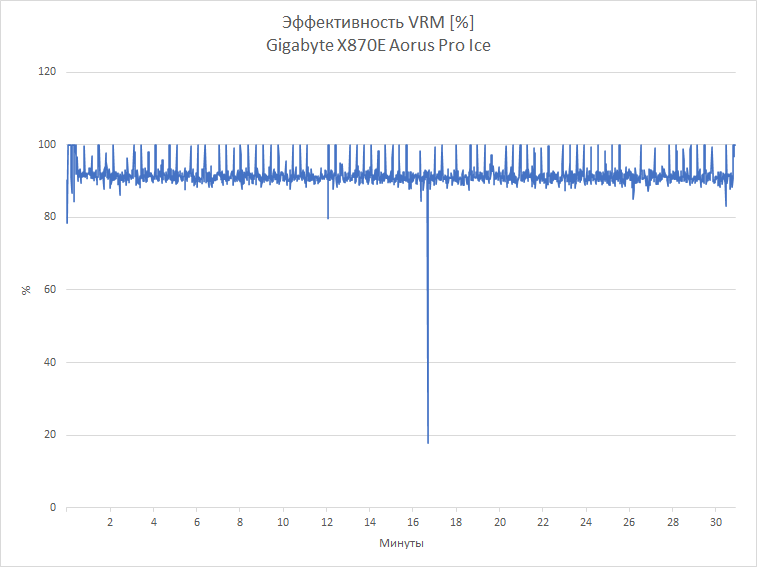

Por exemplo, esta é a aparência do gráfico de eficiência do VRM durante os testes no Cinebehch R23.
Mas o Gigabyte X870E Aorus Pro Ice ainda não é perfeito. Não se esqueça que ele foi projetado com base em uma placa de circuito impresso de seis camadas, o que afeta alguns aspectos de seu funcionamento. Em particular, não conseguiu funcionar de forma estável com memória no modo DDR5-8000. O sistema inicializou, mas os testes de estabilidade resultaram inevitavelmente em erros. Mas ao usar DDR5-7600, não surgiram problemas – o X870E Aorus Pro Ice pode lidar com essa memória sem falhas.

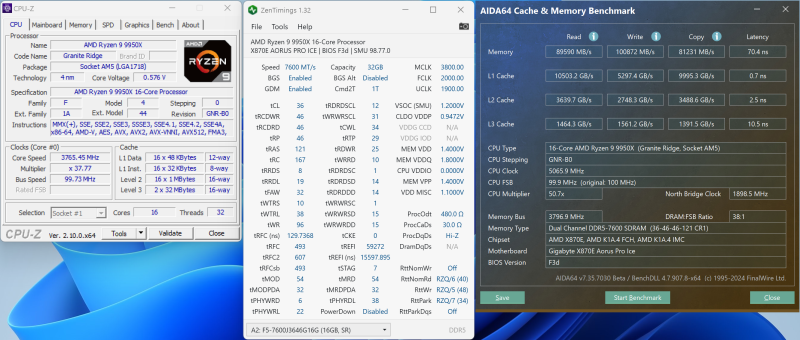

Embora a AMD tenha prometido que os modelos baseados no chipset X870E deveriam funcionar com memória no modo DDR5-8000, na realidade tudo se resume novamente às placas-mãe. Acontece que as capacidades da Gigabyte X870E Aorus Pro Ice para suportar memória de alta velocidade não são diferentes das oferecidas pelas placas baseadas no X670E, e DDR5-7600 é o máximo para esta placa. No entanto, aumentar a frequência da memória acima de DDR5-6000/6400 na plataforma Socket AM5 requer a mudança do controlador de memória para o modo de meia frequência, o que leva a um aumento na latência. Portanto, usar memória de alta velocidade com processadores Ryzen não faz muito sentido, e o fato de DDR5-8000 não funcionar de forma totalmente estável na placa em questão não é uma perda tão grande.
Concluindo, resta comparar o nível de desempenho fornecido pela Gigabyte X870E Aorus Pro Ice com a placa da geração anterior baseada no chipset X670E. Como ponto de partida, escolhemos a MSI MPG X670E Carbon WiFi – a placa-mãe que usamos em todos os testes de processador AMD.
Ryzen 9 9950X
DDR5-6000, 30-40-40-76MSI MPG X670E WiFi de carbono
Ryzen 9 9950X
Acontece que o Gigabyte X870E Aorus Pro Ice oferece quase o mesmo desempenho para um sistema baseado em Ryzen 9 9950X que o antigo MSI MPG X670E Carbon WiFi. Mas a placa Gigabyte ainda é um pouco mais rápida, e isso é bastante natural. Os chipsets X870E e X670E são parentes próximos e a AMD está desenvolvendo um único ramo de bibliotecas AGESA para todos os sistemas Socket AM5. No entanto, as placas baseadas no X870E são produtos novos e quentes, e todos os esforços dos fabricantes agora visam otimizar e depurar seu firmware. Portanto, eles recebem primeiro as versões mais recentes das bibliotecas AGESA e as otimizações mais recentes – um pouco antes das placas baseadas no X670E.
⇡#Achados
O novo chipset X870E é na verdade um X670E renomeado, portanto as placas baseadas nele não apresentam nenhuma inovação fundamental. O suporte para Wi-Fi 7 foi encontrado em placas-mãe Socket AM5 antes mesmo do lançamento do X870E, e o aparecimento de portas USB4 nelas foi implementado não pelo chipset, mas por um controlador externo, devido ao qual placas baseadas no O X870E perdeu um dos dois slots M.2 conectados diretamente do processador com linhas PCIe 5.0. Em outras palavras, não há nada na nova lógica do sistema da AMD que faria com que as placas-mãe baseadas nele ganhassem automaticamente quaisquer vantagens tangíveis sobre seus antecessores.
Nessas condições, a responsabilidade pela inovação passou para os fabricantes de placas-mãe, e a Gigabyte X870E Aorus Pro Ice é apenas um exemplo de placa em que seus desenvolvedores tentaram compensar o tempo de marcação da AMD. Mas, infelizmente, não foi muito convincente. O X870E Aorus Pro Ice não possui nenhum trunfo técnico poderoso que o faça se destacar no cenário das soluções Socket AM5 da geração anterior.
No entanto, em termos da totalidade de suas capacidades, o Gigabyte X870E Aorus Pro Ice parece uma plataforma bastante digna para os processadores Ryzen das séries 7000, 8000 e 9000. Possui um design de energia poderoso e eficiente que pode facilmente lidar com o carro-chefe 16. -processadores principais; é dada muita atenção à remoção de calor de todos os componentes quentes; há um indicador de código POST e botões Power e Reset; Existem até oito conectores para conectar ventiladores; e também é implementado um conjunto abrangente de slots de expansão. Além disso, a Gigabyte certificou-se de que sua placa fosse confortável de montar: é difícil reclamar de seu layout; Os slots M.2 possuem travas em vez de parafusos; e a remoção da placa de vídeo do slot PCIe 5.0 é feita por meio de um botão de fácil acesso.
Mas a principal característica do X870E Aorus Pro Ice, por isso faz sentido escolhê-lo como base de um PC, é a sua aparência. Afinal, esta é uma placa-mãe Socket AM5 branca espetacular e exclusiva com slots DIMM e PCIe brancos, que pode encantar literalmente qualquer um que pensa na aparência de seu computador. E obviamente, é a componente estética que se tornará o principal fator que determinará a popularidade desta placa.
Ao mesmo tempo, a beleza do Gigabyte X870E Aorus Pro Ice não exige sacrifícios. Esta placa é perfeita para PCs para jogos de alto desempenho construídos com a tecnologia mais recente. Por um lado, tem tudo o que um sistema moderno precisa, incluindo suporte para USB4, rede de 2,5 Gbps e Wi-Fi 7. Por outro lado, não limita em nada a capacidade de ajustar os modos de operação do processador. e memória, que deverá agradar aos entusiastas que certamente conseguirão com a sua ajuda alcançar as desejadas melhorias de desempenho e eficiência energética.
