O PlayStation 5 é um dos maiores consoles da Sony – suas dimensões são 390 × 260 × 104 mm (92 mm para a versão digital). Normalmente, um fabricante lança uma versão Slim de novos consoles domésticos cerca de três a quatro anos após o lançamento do modelo original. No entanto, o entusiasta Matt do canal do YouTube DIY Perks decidiu criar sua própria versão Slim exclusiva do PS5. Além disso, ele o equipou com um sistema de refrigeração líquida.

Fonte da imagem: Benefícios do YouTube/faça você mesmo

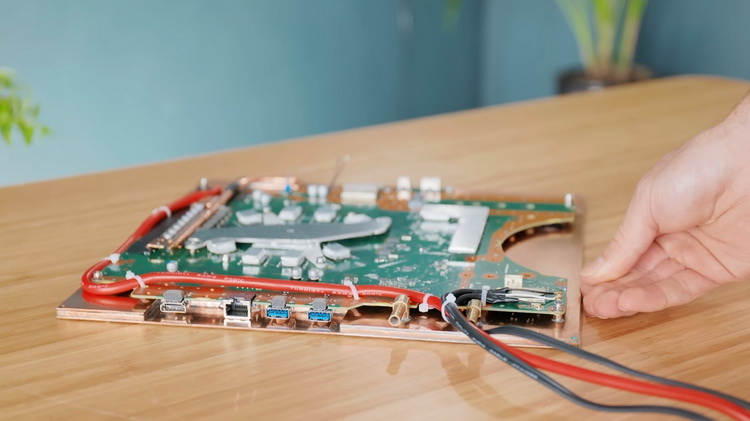

Matt se propôs a reduzir a espessura do console para 20 mm, o que é 78% menor que o original. Para comparação, uma caixa de DVD tem 15 mm de espessura. O entusiasta abandonou o gabinete padrão do console, deixando apenas sua placa-mãe do console. Até o conector da fonte de alimentação teve que ser desmontado, pois sua altura acabou sendo muito grande. Em vez disso, tive que usar uma fonte de alimentação externa.

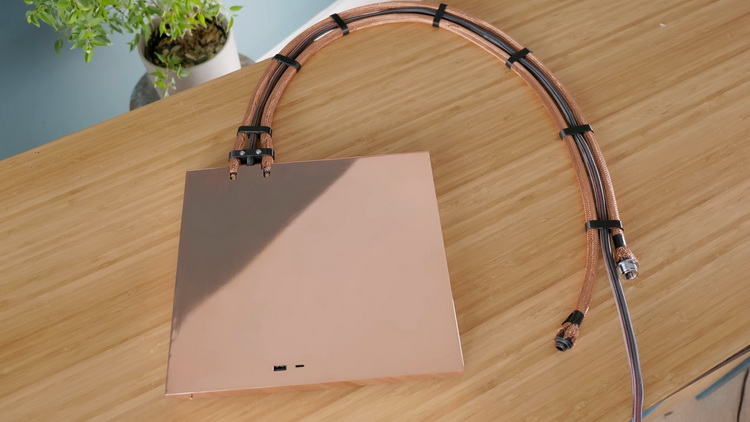

Para seu projeto, Matt criou um bloco de água de cobre personalizado que cobre completamente a placa-mãe e resfria as baterias, chips de memória GDDR6 e chips SSD integrados, inclusive com a ajuda de tubos de calor. Um bloco de água também foi produzido a partir de cobre para resfriar o processador do set-top box e o gabinete do console.


Note-se que a alteração acabou por ser muito dispendiosa. A quantidade de cobre que foi usada aqui vai custar mais do que o próprio PlayStation 5. Mas o resultado final acabou sendo bem interessante. O projeto levou vários meses para ser concluído.

A fonte de alimentação original do PlayStation 5 fornece 31 A a 12 V. Não foi possível utilizá-la no projeto. Em primeiro lugar, ele acabou sendo gordo e, em segundo lugar, ele tem uma forma muito incomum. Felizmente, uma alternativa foi encontrada rapidamente. Uma fonte de alimentação HP DP5-750RB 750W foi usada como substituição. Ele fornece até 62,5 A de corrente a 12 V, o que é mais que suficiente para alimentar o decodificador e o circuito de resfriamento personalizado.

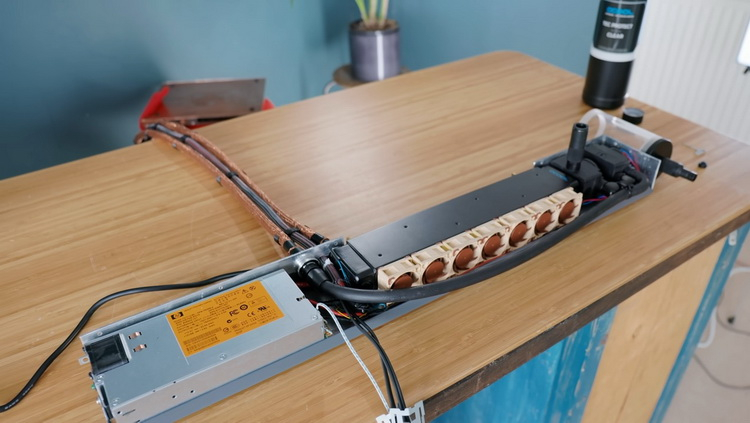

Para a fonte de alimentação, bem como para o radiador e outros elementos do LSS, o entusiasta criou uma caixa de alumínio separada. Como parte do circuito LSS, foi usado um radiador compacto Alphacool 7×40. Sete ventoinhas Noctua NF-A4x20 de 20 mm são responsáveis ​​pelo seu resfriamento. Além disso, o entusiasta usou tubos de borracha muito duráveis ​​​​do circuito LSS, que ele vestiu com isolamento de cobre.

A primeira tentativa de criar um PlayStation 5 Slim não teve sucesso. Ao mesmo tempo, devido a um erro estúpido já na fase final da montagem. Matt montou o prefixo e quis pendurar o bloco com o radiador e o sistema LSS na parede depois de verificar, mas antes disso colocou o último precariamente no chão. Como resultado, os ventiladores foram bloqueados. Como resultado, o console superaqueceu e morreu de repente. Tentativas de reviver a placa-mãe não levaram a nada. A nova placa-mãe foi doada por um patrocinador de vídeo, que produz capas laterais personalizadas para o PlayStation 5 com melhor ventilação.

Ao remontar o console e adicionar elementos de monitoramento de temperatura à placa-mãe, o entusiasta recebeu um PlayStation 5 personalizado muito fino, equipado com um sistema de refrigeração líquida. Depois vieram os testes.

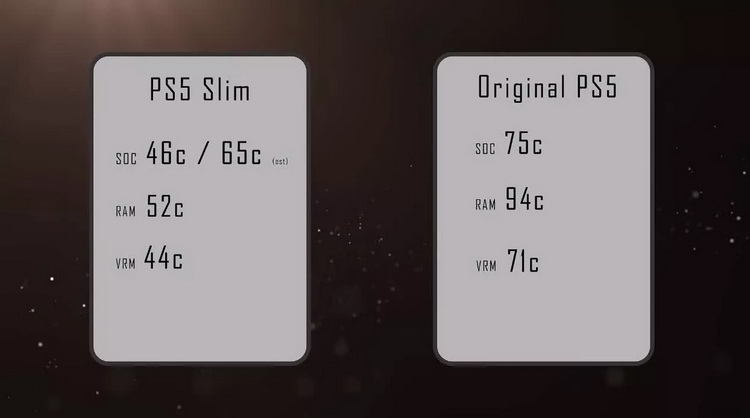

Como esperado, o enorme bloco de água de cobre, combinado com o FLC, reduziu significativamente a temperatura dos principais componentes do PlayStation 5. Por exemplo, a temperatura da APU AMD caiu de 75-80 graus Celsius para 46-65 graus Celsius, o chip temperatura da memória caiu das baterias – de 71 a 44 graus. Um resultado realmente notável.


A Sony definitivamente lançará o PlayStation 5 Slim oficial em algum momento. No entanto, é improvável que seja equipado com um sistema de refrigeração líquida e, é claro, não será tão fino quanto Matt acabou. Mas a vantagem é que o PlayStation 5 Slim oficial provavelmente será mais barato que o PlayStation 5 original. Pelo menos sempre foi assim com as gerações anteriores de consoles da Sony.
