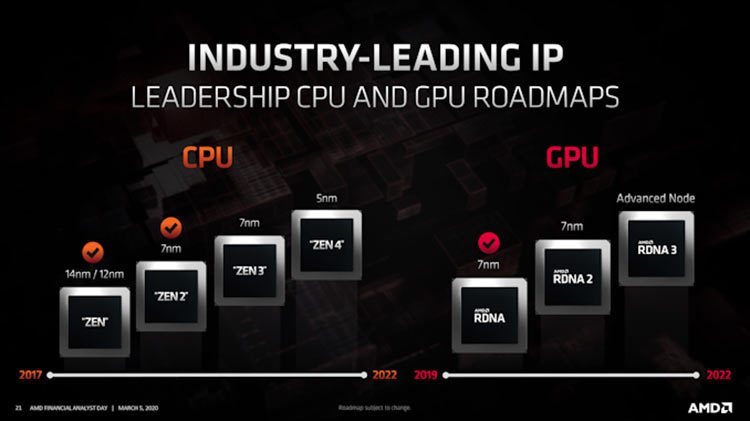

Como parte do Dia do analista financeiro em 2020, a AMD apresentou as atualizações mais recentes de seus planos para novas CPUs e GPUs. Nos gráficos anteriores de natureza semelhante, a AMD usou o termo “7 nm +” ao se referir a produtos após as primeiras soluções de 7 nm. Hoje, a AMD explicou: isso não significa que os padrões TSMC N7 + sejam usados para essas soluções.
Para maior clareza, lembre-se de que o TSMC possui três versões de alto nível de sua tecnologia de processo de 7 nm:
N7 – padrões básicos de referência que utilizam apenas instrumentos da faixa ultravioleta profunda (DUV);
N7P – a versão de segunda geração do N7, que também usa apenas DUV;
N7 + – versão usando litografia na faixa ultravioleta extrema (EUV) para várias camadas de metal.
Exemplo de plano de dois anos com o CES 2018
Essa nomenclatura foi formada ao longo do último ano. Mas, ainda mais cedo, a AMD ofereceu ao público vários planos para futuros processadores e aceleradores gráficos. A empresa marcou a arquitetura do Zen 2 com a marcação “7 nm”, que todos interpretaram corretamente como TSMC N7. E para futuros produtos como o Zen 3, ele foi usado com o rótulo “7 nm +”, que geralmente é interpretado como N7 +. No entanto, isso não é totalmente verdade.
Planos para a Next Horizons em julho de 2019
Para evitar confusão, a AMD removeu o sinal “+” nos slides mais recentes de saída do produto. Conversando com os repórteres, a AMD confirmou que suas próximas gerações de produtos de 7 nm usarão tecnologia de processo aprimorada e bibliotecas de alto desempenho aprimoradas para os mercados-alvo. No entanto, a empresa não diz inequivocamente se é uma questão de N7P ou N7 + – apenas menciona melhorias no Zen 3 e RDNA 2 em comparação com o processo tecnológico básico TSMC N7.
Isso não significa necessariamente que a AMD não usará o padrão EUV de 7 nm: talvez, em cada caso, a empresa escolha entre N7P ou N7 +. No entanto, é melhor não contar ainda com os chips N7 +. .
