O editor-chefe do recurso alemão Igor’sLAB Igor Wallosek compartilhou novos detalhes sobre o novo soquete de processador Intel LGA 1700, que será equipado com placas-mãe para os próximos processadores Alder Lake-S.

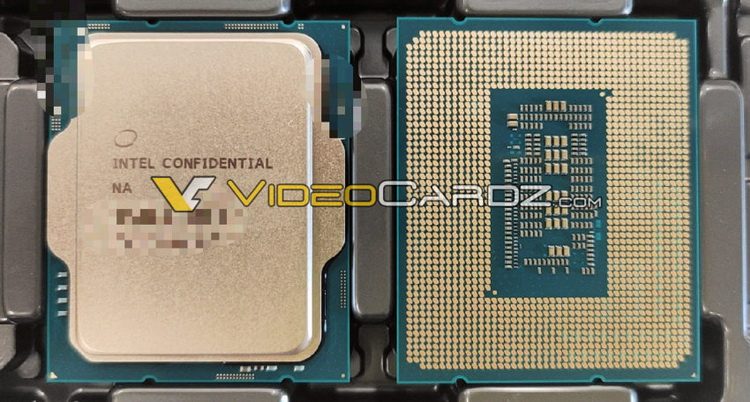

Em primeiro lugar, novas informações finalmente confirmam a forma da CPU. Vazamentos anteriores mostraram uma amostra muito antiga do processador Alder Lake-S, que recebeu uma forma retangular mais alongada em comparação com os chips quadrados da Intel da série atual. Os diagramas publicados pela Igor’sLAB confirmam a forma retangular dos processadores Intel Core da 12ª Geração. Além disso, a fonte compartilhou as dimensões exatas do novo soquete do processador e montagem de fixação para instalar sistemas de resfriamento na nova plataforma Intel.

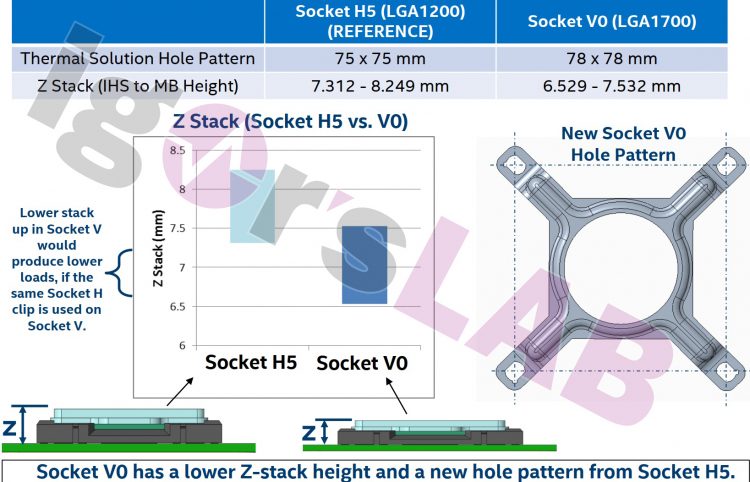

Anteriormente, Igor já havia mostrado o esquema de montagem (soquete V0) do cooler in a box Intel para Alder Lake-S, com a ajuda do qual o CO é pressionado contra a tampa de distribuição de calor do processador. Desta vez, um respeitável entusiasta alemão compartilhou informações sobre as dimensões do padrão de orifícios nesta montagem. Conclui-se que a Intel realmente abandonará a disposição dos orifícios de montagem em um quadrado de 75 × 75 mm e os colocará de forma mais ampla – em um quadrado de 78 × 78 mm. Isso definitivamente tornará alguns sistemas de resfriamento existentes incompatíveis com o novo soquete do processador, especialmente considerando que a altura total do chip junto com o soquete (parâmetro Z-height) acima da placa-mãe será um milímetro menor do que a atual geração da Intel processadores – 6,3 contra 7,3 mm.

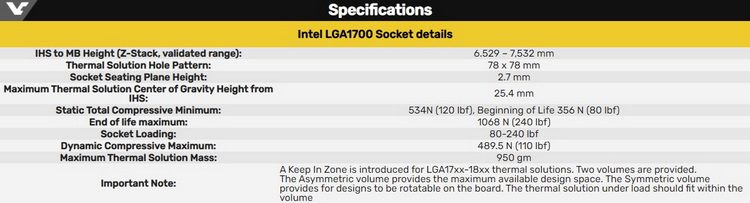

Igor também forneceu informações sobre os requisitos da Intel para fabricantes de sistemas de resfriamento para a plataforma LGA 1700, incluindo downforce mínimo, recomendado e máximo que será aplicado ao processador e ao soquete do processador.
Fonte da imagem: VideoCardz
É curioso que os mesmos indicadores sejam relevantes para um determinado soquete de processador Intel LGA 18xx. Seu propósito ainda é desconhecido. Podemos apenas assumir que este soquete será usado pelos processadores Intel Raptor Lake-S, que, de acordo com rumores, serão versões Refresh do Alder Lake-S. Outra opção possível poderia ser os chips Meteor Lake-S, que serão os primeiros processadores de 7 nm do fabricante e serão lançados após o Raptor Lake-S.
Alguns diagramas publicados também indicam uma recomendação para liberar espaço próximo ao processador em placas-mãe LGA 1700 para instalação suave de sistemas de resfriamento.

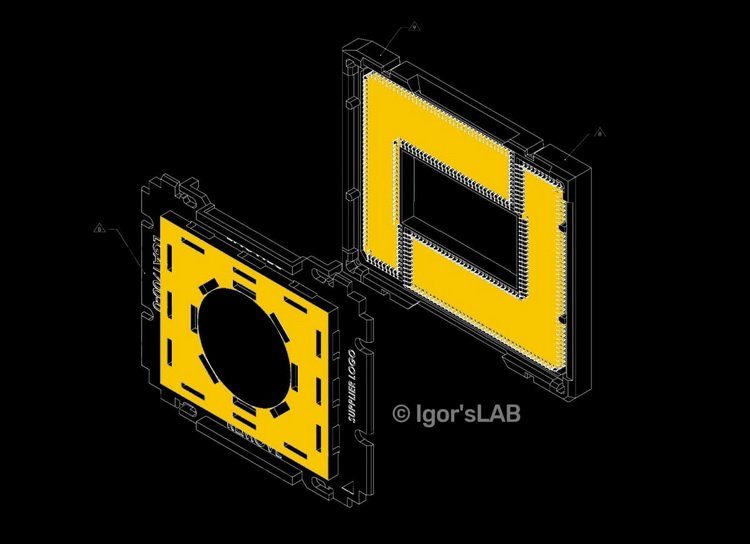

A fonte também compartilhou uma nova pinagem para o soquete do processador para Alder Lake-S, que mostra que a pinagem do processador está dividida em duas regiões em forma de L.
Os processadores Alder Lake-S devem ser anunciados nos próximos meses. A própria Intel ainda não confirmou o momento exato do lançamento da nova geração de chips, mas rumores sugerem que eles serão apresentados no quarto trimestre deste ano. Amostras de qualificação de processadores Intel Core de 12ª geração já foram enviadas aos fabricantes de placas-mãe para teste, de acordo com a VideoCardz.
