A Gigabyte reforçou a estrutura PCB de suas placas de vídeo GeForce RTX 4080 e 4090, bem como dos novos modelos da série RTX 40 Super. No ano passado, alguns proprietários de placas GeForce RTX série 30 da Gigabyte encontraram problemas com placas de circuito impresso quebradas na área da trava que segura o acelerador no slot PCIe.

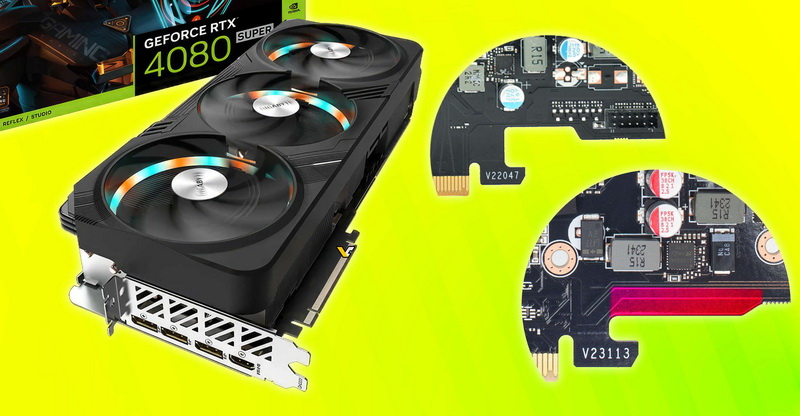

Fonte da imagem: VideoCardz
As placas de circuito impresso das placas de vídeo consistem em muitas camadas, cada uma contendo trilhas de contato. Mesmo uma ligeira curvatura da placa de circuito impresso pode levar à sua falha. Embora seja possível reparar placas de circuito danificadas, isso requer o trabalho de centros de reparos especializados. Ao mesmo tempo, consertar placas de vídeo nesses casos não é barato.
Segundo o portal VideoCardz, o problema de cracking de placas de circuito impresso também foi observado nas primeiras versões das placas de vídeo da série GeForce RTX 40. Microfissuras apareceram no local da trava que segura o acelerador no slot PCIe. Os danos podem ocorrer não apenas como resultado da instalação e remoção das placas de vídeo pelo usuário, mas simplesmente pelo peso da própria placa de vídeo.

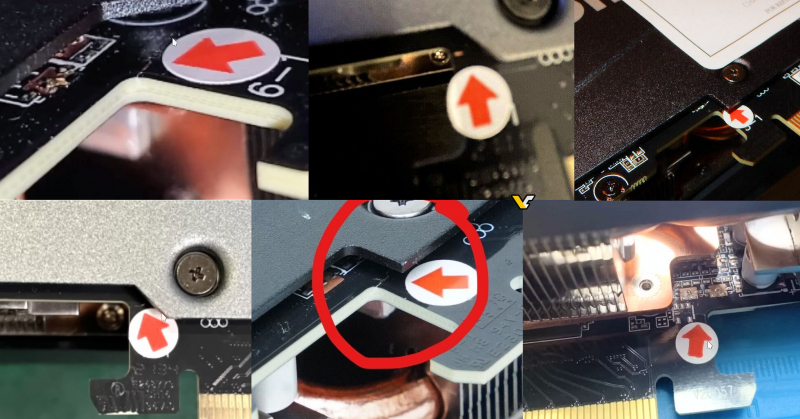

Rachaduras em placas de circuito impresso de placas de vídeo que foram enviadas para centros de reparos na garantia. Fonte da imagem: Louis Rossmann/eBay
É importante ressaltar que o problema de quebra de placas de circuito impresso foi observado não só em placas de vídeo Gigabyte, mas também em aceleradores de outros fabricantes. No entanto, a Gigabyte ganhou destaque simplesmente porque foi um dos primeiros fabricantes a enfrentar tais problemas. Além disso, há casos em que os proprietários desses cartões foram negados os reparos em garantia, atribuindo isso ao uso indevido do produto pelo próprio usuário.
Um dos usuários do Reddit notou que nas placas de circuito impresso das placas de vídeo Gaming das séries RTX 4080 e 4090 da nova versão 1.1, o espaço próximo à trava que segura o acelerador no slot PCIe é reforçado com uma camada adicional de PCB .

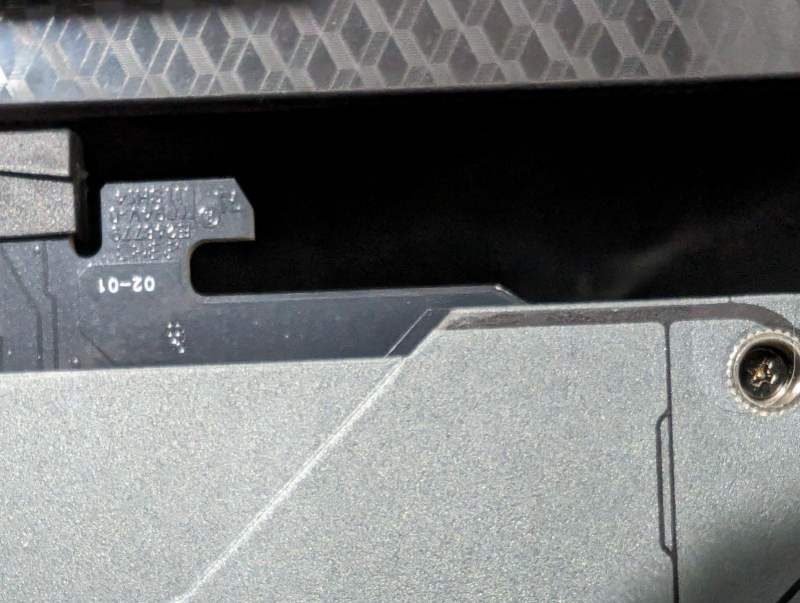

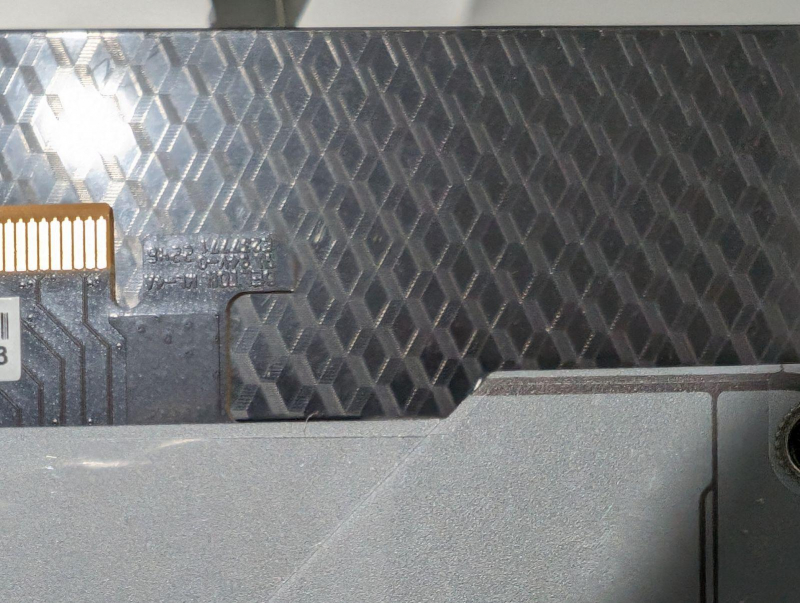

GeForce RTX Série 40 PCB v1.1 da Gigabyte: Fonte da imagem: Reddit
A atualização da placa afetou não apenas os modelos Gaming lançados anteriormente, mas também os Super cards mais recentes.

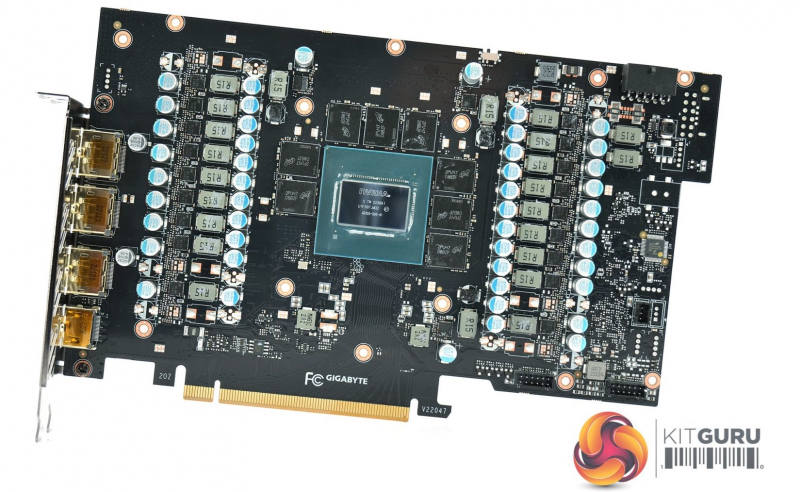

PCB para jogos Gigabyte GeForce RTX 4080 versão 1.0

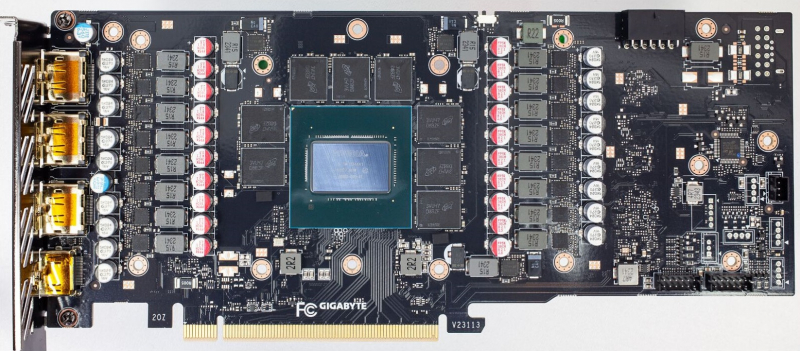

“Gigabyte GeForce RTX 4080 Gaming Super PCB versão 1.1”
Como você pode ver, os modelos Super (segunda imagem) geralmente usam uma PCB diferente de seus antecessores. Tornou-se mais longo. No entanto, a nova placa possui um recorte significativamente menor para a trava PCIe, o que por sua vez deve reduzir significativamente o risco de aparecimento de rachaduras neste local.
