A NVIDIA compartilhou as especificações completas da família de GPUs AD102, AD103 e AD104 Ada Lovelace que servem como as principais placas gráficas para a GeForce RTX 4090, RTX 4080 16GB e RTX 4080 12GB, respectivamente. A empresa também nomeou a área da GPU e o número de transistores que eles possuem.

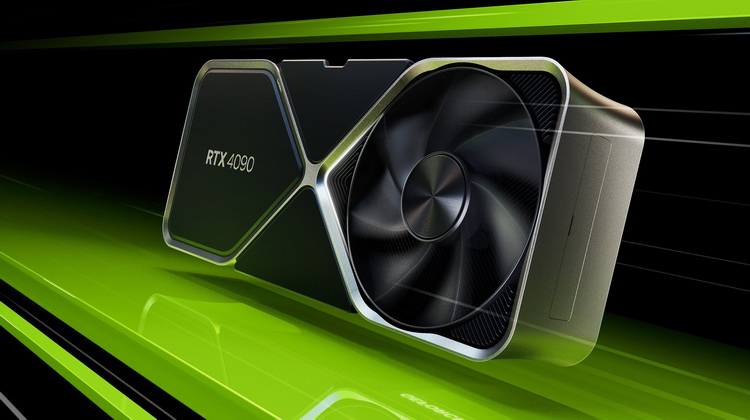

Fonte da imagem: NVIDIA
A GPU AD102 tem uma área de matriz de 608mm2 e contém 76,3 bilhões de transistores. Por sua vez, o AD103 possui uma área de matriz de 378,6 mm2, e dentro dele há 45,9 bilhões de transistores. A área do chip do AD104 mais jovem é de 294,5 mm2 e o número de transistores é de 35,8 bilhões. Para comparação, o principal chip gráfico GA102 da geração Ampere tem uma área de628 mm2 e inclui apenas 28,3 bilhões de transistores .
O aumento do orçamento do transistor, entre outras coisas, não foi apenas para aumentar o número de blocos funcionais. Eles também permitiram que eles melhorassem esses blocos – núcleos CUDA redesenhados pela NVIDIA, núcleos tensores e núcleos RT. Além disso, a NVIDIA aumentou significativamente o número de ROPs nas novas GPUs em comparação com seus antecessores. O chip AD102 tem 190 ROPs (GA102 tem apenas 112 ROPs), AD103 tem 112 ROPs, AD104 tem 80 ROPs.

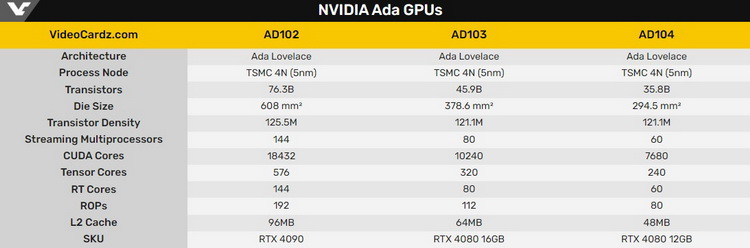

Fonte da imagem: VideoCardz
Outra parte dos transistores foi aumentar a quantidade de cache L2 nas novas GPUs. O chip principal AD102 recebeu 96 MB de cache L2 (o GA102 tinha apenas 6 MB de cache L2), AD103 – 64 MB e AD104 – 48 MB.

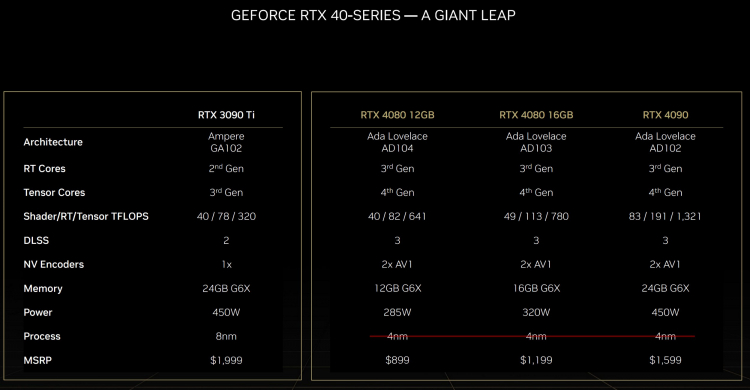

A NVIDIA também corrigiu uma imprecisão na descrição do processo de produção do TSMC N4, que é baseado nas novas GPUs Ada Lovelace. A empresa indicou anteriormente que este é um processo de 4 nm, mas na verdade o N4 é um processo avançado de 5 nm.
