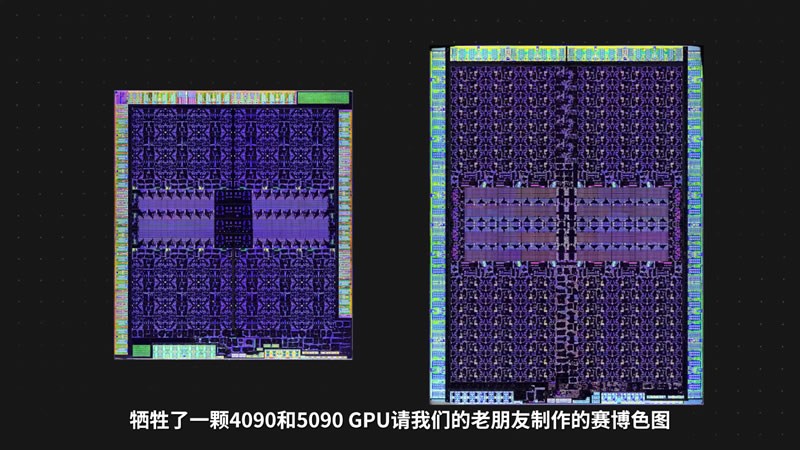

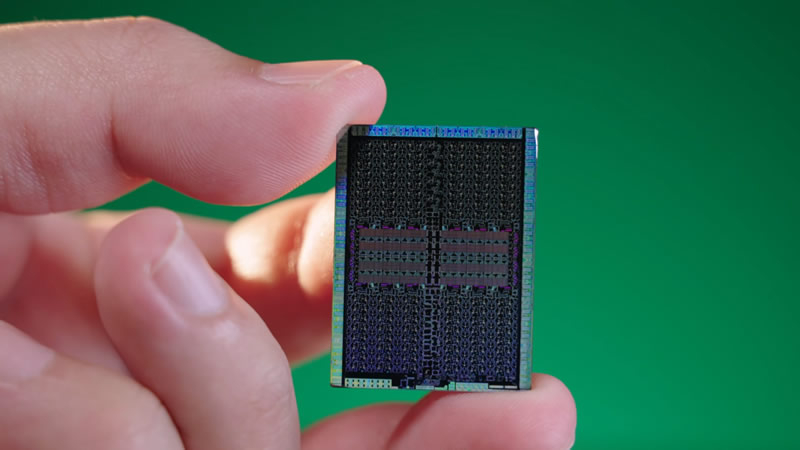

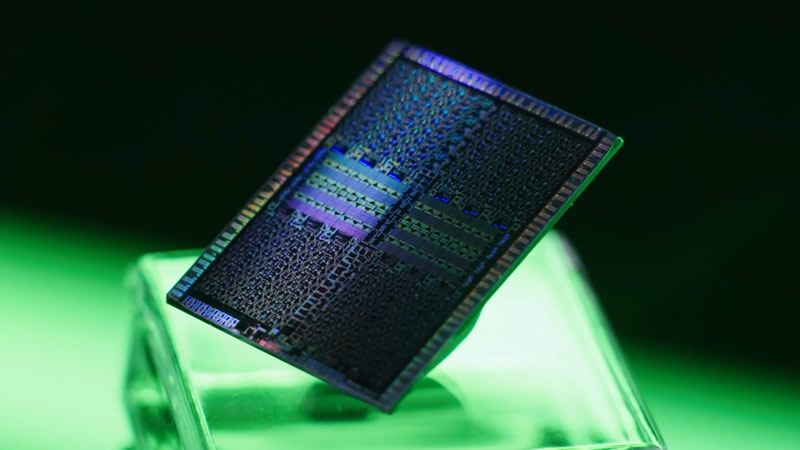

Uma imagem do chip da GPU Nvidia GB202, que formará a base da placa de vídeo GeForce RTX 5090, apareceu online. O diagrama, publicado pelo usuário do X/Twitter Kurnal, mostra a localização dos principais componentes da arquitetura Blackwell. , incluindo cache L2, clusters de processadores gráficos (GPCs), multiprocessadores de streaming (SM), controladores de memória e outros elementos. Também foi publicada uma comparação dos tamanhos do GB202 e AD102, chip da geração anterior usado na GeForce RTX 4090.
Fonte da imagem: Kurnal/X
Fonte da imagem: Kurnal/X
Ao redor do perímetro do cache L2 estão 12 unidades de rasterização e conversão 3D que convertem a representação geométrica da cena (por exemplo, polígonos) em uma imagem na tela. No centro da matriz GB202, de cima para baixo, estão os codificadores e decodificadores de vídeo Nvidia (NVDEC e NVENC), permitindo reprodução e gravação de vídeo eficientes.
A seguir, vemos que existem oito controladores de memória de 64 bits em cada lado do cache L2 e, na parte superior esquerda e direita da matriz, há interfaces físicas GDDR7 de 32 bits conectando a GPU aos módulos de memória GDDR7. Na parte inferior do chip estão a interface física PCIe 5.0 x16 e o controlador de vídeo.

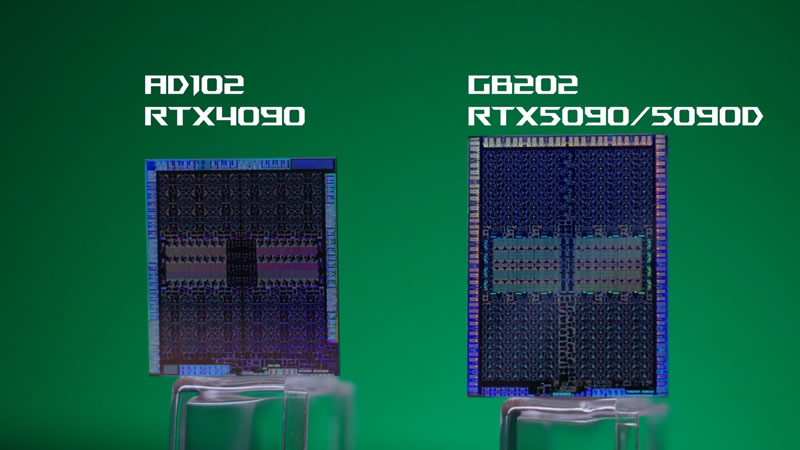

Se compararmos os tamanhos do GB202 e do AD102, a imagem demonstra claramente a impressionante diferença entre os chips. O GB202 possui uma área de matriz de 761,56 mm², que é 24% maior que o AD102 (616 mm²). E como a Blackwell usa a tecnologia de processo N4P da TSMC, uma versão melhorada do N4 usado na arquitetura Ada Lovelace, isso explica o aumento significativo no tamanho físico do GB202 em comparação com o AD102.
Fonte da imagem: Kurnal/X
Fonte da imagem: Kurnal/X
