Análise da placa de vídeo ASUS GeForce RTX 3070 Noctua OC Edition: minha cor favorita

Especificações e recursos de design

Acontece que você realmente se tornou um especialista em placas gráficas da série ASUS GeForce RTX 3070. Desde o lançamento das GPUs Ampere, testei modelos como ROG STRIX GeForce RTX 3070 OC e GeForce RTX 3070 TUF Gaming OC – excelentes aceleradores de jogos . Agora, a GeForce RTX 3070 Noctua OC Edition, equipada com algumas ventoinhas NF-A12x25 muito reconhecíveis, caiu em minhas garras tenazes. Este fato por si só é suficiente para concordar imediatamente em levar a novidade para um teste. Além disso, o fabricante afirma que temos a placa de vídeo refrigerada a ar mais silenciosa de sua classe. Vamos conferir!

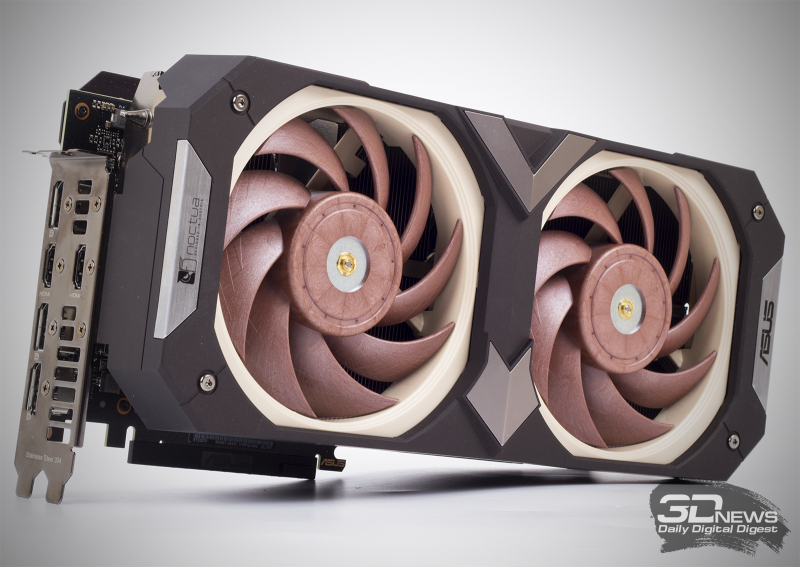

ASUS GeForce RTX 3070 Noctua OC Edition

⇡#Especificações e recursos de design

O nome da placa de vídeo contém o índice OC Edition (marcação do dispositivo – RTX3070-O8G-NOCTUA) – isso significa que seu chip gráfico opera em uma frequência mais alta. Em P-Mode e Q-Mode, a frequência de aumento de GPU declarada é de 1815 MHz; no modo OC, ativado no aplicativo GPU Tweak II, esse parâmetro chega a 1845 MHz – isso é 90 e 120 MHz a mais que a versão de referência da GeForce RTX 3070. Ao mesmo tempo, você pode encontrar a GeForce RTX 3070 Noctua normal (RTX3070-8G-NOCTUA), que possui overclock de fábrica de apenas 30 MHz em Modo OC. Ambos os modelos pertencem à classe dos aceleradores LHR. Outras características são mostradas na tabela abaixo.

Como sempre, lembro que nos artigos “Revisão da placa de vídeo NVIDIA GeForce RTX 3080, Parte 1” e “Revisão da placa de vídeo NVIDIA GeForce RTX 3070 Founders Edition: Kingslayer” você conhecerá os recursos arquitetônicos dos aceleradores Ampere, dos quais existem muitos, e também estudam detalhadamente as capacidades das versões de referência da GeForce RTX 3070, e não apenas em jogos. O modelo GeForce RTX 3070 Noctua OC Edition, como você pode imaginar, é seriamente diferente da versão de referência.

E a primeira coisa que chama a atenção são as dimensões da nossa beleza. A placa de vídeo é enorme, mas quantos gatos você conhece que não ficam felizes com um pedaço grande de salsicha? Aqui estou feliz! Naturalmente, a instalação de duas NF-A12x25s influenciou nas dimensões da GeForce RTX 3070 Noctua OC Edition. Estamos lidando com toca-discos clássicos com lâminas de 120 mm em um corpo de 25 mm. No mesmo ROG STRIX GeForce RTX 3070 OC, são usados ​​impulsores Axial-tech bastante grandes de 95 mm – além disso, existem três deles ao mesmo tempo. Também conheci placas de vídeo com “Carlsons” de 100 mm no clipe. Mas com “sopradores de vento” de 120 mm – nunca antes.

Como resultado, de acordo com nossas medições, a espessura do acelerador é de 88 mm – a placa de vídeo ocupa quatro (!) slots de expansão no gabinete. O que isso significa? Que ao usar uma placa-mãe mATX, você deve estar preparado para o fato de que a GeForce RTX 3070 Noctua OC Edition bloqueará todos os conectores na parte inferior do PCB. Na minha opinião, o dispositivo é melhor usado em gabinetes Midi e Full-Tower com placas ATX. Por exemplo, em uma Mini-Tower como a Fractal Design Define Nano S, a distância entre os ventiladores e a fonte de alimentação SFF será de apenas alguns milímetros. Naturalmente, esse estado de coisas não afetará o trabalho do adaptador gráfico para melhor. Leia mais sobre todos os recursos de construção de um PC compacto para jogos em nossa edição especial de “Computador do Mês”.

A placa gráfica tem 310 mm de comprimento e 147 mm de altura. Novamente, devido ao tamanho da GeForce RTX 3070 Noctua OC Edition, nem todos os gabinetes compactos com gráficos discretos verticais e horizontais caberão.

Placa de vídeo – oh não! – Sem iluminação RGB. Mas parece muito, muito legal. O lado reverso do PCB está equipado com uma placa traseira de metal. A placa aumenta a rigidez da estrutura e faz parte do sistema de refrigeração. Não deixe que ele entre em contato com os elementos da placa de vídeo do lado da PCB, mas é na placa traseira que o radiador está fixado, que resfria parte dos elementos de potência do aparelho. E a placa não é surda, portanto, o ar soprado pela ventoinha direita passa pela placa de vídeo, sopra melhor pela seção mais massiva (em termos de número de aletas de alumínio) do radiador e, além disso, resfria a RAM do computador.

Também no final da GeForce RTX 3070 Noctua OC Edition há um switch de BIOS do dispositivo. Por padrão, o modo Performance está ativado, mas você pode definir a predefinição Silencioso a qualquer momento – falarei mais sobre isso na segunda parte da análise.

Claro, a marca registrada da GeForce RTX 3070 Noctua OC Edition são as ventoinhas NF-A12x25. Pela primeira vez você pode conhecê-los na análise do cooler do processador Noctua NH-U12A. As pás do impulsor são feitas de polímero de cristal líquido Sterox de alta densidade. Isso é feito para que eles não “estiquem” com o tempo, pois a folga entre a borda da pétala e a estrutura do corpo é de apenas 0,5 mm. E também, de acordo com o fabricante, o polímero de cristal líquido vibra menos – portanto, o ventilador é mais silencioso, todas as outras coisas sendo iguais.

A velocidade de rotação do NF-A12x25, controlada por modulação por largura de pulso, fica na faixa de 0 a 2000 rpm – as ventoinhas são conectadas ao controlador usando conectores padrão de 4 pinos. Isso significa que com o tempo, uma NF-A12x25 pode ser trocada por outra, embora eu não acredite que esse Carlson vá falhar antes da própria placa de vídeo. Cada ventoinha tem um fluxo de ar máximo de 60,1 CFM, pressão estática de 2,34 mm H2O e nível de ruído de 22,6 dBA. Tradicionalmente, para os impulsores Noctua, o NF-A12x25 usa um rolamento SSO2 proprietário com uma vida útil padrão de 150.000 horas – isso é mais de 17 anos de operação contínua.

No painel I / O havia espaço para três portas DisplayPort de uma só vez, bem como para duas portas HDMI – e havia ainda um pouco mais para uma grade pela qual o ar aquecido é soprado.

O dispositivo é desmontado de forma bastante simples e rápida. O cooler é baseado em um radiador maciço de três seções de design complexo. Blocos de aletas de alumínio são amarrados em cinco tubos de calor de vários comprimentos e formas. Os tubos entram em contato com a GPU e os chips de memória através de uma placa de cobre niquelada perfeitamente polida. Há também placas presas ao dissipador de calor para resfriar a parte principal do conversor de energia.

A GeForce RTX 3070 Noctua OC Edition usa exatamente o mesmo PCB que a GeForce RTX 3070 TUF Gaming OC. Como sempre, o PCB é montado sem intervenção humana – a ASUS chama esse processo de Auto-Extreme Technology. O subsistema de potência do dispositivo possui 12 fases (a referência tem 11): 7 à esquerda e 5 à direita – em todos os casos, são usados ​​estágios de potência Vishay SiC654A. Cada um desses conjuntos de transistores pode suportar uma carga de 50 A. Além disso, cada canal inclui capacitores de estado sólido Dark Cup de alta qualidade e bobinas com núcleos de ferrite. As 10 fases são projetadas para operação GPU e são controladas pelo controlador OnSemi NCP81610 PWM. Mais duas fases são responsáveis ​​pela operação da memória GDDR6 (são usados ​​chips Samsung K4Z80325BC HC14) – elas são controladas pelo controlador UPI uP9529Q.

Metodologia de testes. Resultado dos testes. descobertas

⇡#Metodologia de teste e estande

A comparação da GeForce RTX 3070 com muitos outros adaptadores gráficos – em todas as resoluções populares – pode ser encontrada neste artigo. Nesta análise, comparei a ASUS GeForce RTX 3070 Noctua OC Edition com a Palit GeForce RTX 3080 GamingPro. A configuração da bancada de teste é mostrada na tabela abaixo.

A carga nas placas de vídeo foi criada usando o jogo Cyberpunk 2077 (configurações máximas de qualidade gráfica, resolução 4K) por duas horas. O nível de desempenho dos participantes do teste foi determinado pelos benchmarks 3DMark Time Spy, 3DMark Fire Strike e Unigine Superposition.

A temperatura ambiente no momento do teste era de 24 graus Celsius. O nível de ruído foi medido usando um dispositivo Mastech MS6708 instalado na frente da placa de vídeo a uma distância de 15 cm.

As placas de vídeo foram testadas em 18 jogos em três resoluções populares: Full HD, WQHD e Ultra HD. Uma lista completa de aplicativos e configurações gráficas é fornecida abaixo:

• Shadow of the Tomb Raider. DirectX 12. Cidade secreta. Qualidade máxima, a qualidade das sombras criadas pelo ray tracing – “Ultra”, TAA. A qualidade DLSS é “Balanceada”.
• Edição aprimorada do Metro Exodus. DirectX 12. A história de Sam. Configurações de qualidade Ultra, MB High, RT Ultra, REF Hybrid, 2x VRS, HW On, PhysX On, Tessellation On, AF de 16x. A qualidade do DLSS é “Balance”.
• Far Cry 6. DirectX 12. Benchmark integrado. Modo de qualidade “Ultra”, TAA, texturas HD – desativado, reflexos DXR – ativados, sombras DXR – ativados.
• DOOM Eterno. Vulcano. Começo do jogo. Ultimate Nightmare Mode, Ray Tracing – Ativado. A qualidade DLSS é “Balanceada”. Em Ultra HD – modo “Ultra”.
• Assista Cães: Legião. DirectX 12. Benchmark integrado. Modo de qualidade “Ultra”, RTX: reflexões – “Ultra”. A qualidade do DLSS é “Balance”.
• Passeio pela cidade Cyberpunk 2077 DirectX 12 Modo de qualidade impressionante, alta qualidade de textura, iluminação ray-tracing incrível. A qualidade DLSS é “Balanceada”.
• DEATHLOOP. DirectX 12. Centro. Modo de qualidade “Ultra”, modo de rastreamento de raios – “Qualidade”, nitidez – padrão, destaques e raios – sim, pós-processamento anti-aliasing – “temporal”. A qualidade do DLSS é “Balance”.

O desempenho do jogo foi medido usando o conhecido programa CapFrameX. Ele permite que você obtenha o tempo de renderização de cada quadro. A utilização do percentil 99 em vez do mínimo de frames por segundo se deve ao desejo de limpar os resultados de rajadas aleatórias de desempenho que foram provocadas por motivos não diretamente relacionados à operação dos principais componentes da plataforma.

⇡#Resultado dos testes

Velocidades de clock, consumo de energia, temperatura, ruído e overclocking

O cooler da placa de vídeo opera em modo semipassivo, ou seja, as ventoinhas giram apenas no momento em que a temperatura do núcleo gráfico atinge 55 graus Celsius. O início da rotação dos impulsores ocorre suavemente – sem um aumento acentuado e desagradável no nível de ruído. Como já mencionado, a placa de vídeo suporta dois modos de operação que dispensam a instalação de software adicional: P-Mode e Q-Mode. Também testamos a placa de vídeo no modo de overclock manual. Todos os dados são mostrados na tabela abaixo.

Tela do modo P

Modo Q

Overclock

Aquecimento da placa de vídeo (modo de operação nominal)

Você sabe, a ASUS estava certa quando chamou a GeForce RTX 3070 Noctua OC Edition a placa gráfica refrigerada a ar mais silenciosa de sua classe. Olha, o herói da análise em P-Mode é mais silencioso que a GeForce RTX 3070 TUF Gaming OC e a ROG STRIX GeForce RTX 3070 OC em Q-Mode. O único problema é que as placas de vídeo ASUS listadas também são consideradas silenciosas! Ao mesmo tempo, a GeForce RTX 3070 Noctua OC Edition também é uma placa de vídeo fria. Mesmo no modo Q, a temperatura máxima da GPU não excede 65 graus Celsius – o cooler efetivamente remove 240 watts de energia térmica de apenas uma GPU.

A receita para a felicidade acabou sendo simples: a GeForce RTX 3070 Noctua OC Edition tem toca-discos muito legais que sopram perfeitamente pelo radiador a uma velocidade de 45-55% do máximo. Isso é claramente visto pelos resultados do cooler funcionando na velocidade máxima. Nesse modo, a temperatura da GPU caiu de 60 para 53 graus Celsius. Curiosamente, mesmo neste modo, a placa de vídeo não funciona muito alto. Alguns laptops para jogos no contexto da GeForce RTX 3070 Noctua OC Edition parecem ser os aspiradores de pó soviéticos mais antigos que não são limpos há anos.

Q-Mode e P-Mode em termos de desempenho diferem pouco um do outro, considero a diferença de 1% sem princípios. Na minha opinião, é mais conveniente usar o modo silencioso em um gabinete bem ventilado e o produtivo em um surdo e silencioso.

Como já dissemos, a placa traseira da GeForce RTX 3070 Noctua OC Edition faz parte do sistema de refrigeração – um radiador é acoplado a ela, que resfria os conjuntos de potência das cinco fases do conversor de energia. A imagem do termovisor mostra claramente que a zona VRM do acelerador 3D não aquece muito.

Finalmente, a GeForce RTX 3070 Noctua OC Edition não é surpresa em termos de potencial de overclock. Consegui acelerar a placa de vídeo em 7-8% em benchmarks e jogos. Se deve considerar esse overclocking significativo ou não – decida por si mesmo, colegas overclockers.

⇡#Desempenho de jogos

Deixe-me lembrá-lo que a GeForce RTX 3070 foi colocada à venda em outubro de 2020 – a relevância da placa de vídeo desde então (por motivos óbvios) não diminuiu. O desempenho deste modelo foi estudado para cima e para baixo – em vários jogos e resoluções diferentes. Vejamos o desempenho da GeForce RTX 3070 Noctua OC Edition em aplicativos que usam ray tracing com e sem upscaling DLSS ativado (principalmente no modo Balance). De fato, FPS confortável pode e deve ser exigido da GeForce RTX 3070 não apenas em jogos comuns. Existem 8 jogos “radiantes” na minha coleção.

Aconteceu o seguinte:

• Em resolução Full HD, a taxa de quadros não caiu abaixo de 60 FPS em 6 jogos, tanto sem usar DLSS quanto com upscaling habilitado.
• Na resolução WQHD, a taxa de quadros não caiu abaixo de 60 FPS em dois jogos sem usar DLSS e em 6 jogos com upscaling habilitado.
• Na resolução Ultra HD, a taxa de quadros não caiu abaixo de 30 FPS em quatro jogos sem usar DLSS e em 6 jogos com upscaling habilitado.

Como você pode ver, na maioria dos casos, o desempenho da GeForce RTX 3070 é suficiente para jogar jogos modernos usando a máxima qualidade gráfica e ray tracing nas resoluções Full HD e WQHD. A ativação do DLSS é realmente necessária apenas na resolução 4K. Da lista de jogos vale destacar, talvez, apenas Watch Dogs: Legion e Cyberpunk 2077. falta de memória de vídeo. Como resultado, para esses jogos, é necessário selecionar configurações de qualidade gráfica que sejam gentis com os recursos da placa de vídeo.

⇡#Conclusões

A colaboração ASUS e Noctua existe há muito tempo e funciona bem. Alguns “dropsy” autônomos de Taiwan há muito tempo são equipados com ventiladores fabricados na Áustria. Por exemplo, em 2018, falamos sobre o ASUS ROG Ryujin 360 LSS equipado com NF-F12 industrialPPC Carlsons. Agora podemos dizer com confiança que o trabalho conjunto de dois fabricantes eminentes resultou em outro excelente produto – uma placa de vídeo silenciosa e fria.

Não, ainda não quieto, mas MUITO quieto! A ASUS GeForce RTX 3070 Noctua OC Edition é uma versão refrigerada a ar verdadeiramente quase silenciosa da GeForce RTX 3070. Para este dispositivo recebe o prêmio “Escolha do Editor”.
