A NVIDIA está desenvolvendo uma versão atualizada do conector de alimentação para placas de vídeo com suporte para transferência de energia de até 600 W, informa Igor’sLAB. O novo conector será compatível com alguns modelos atuais de PSU equipados com um conector 12VHPWR de 12+4 pinos.

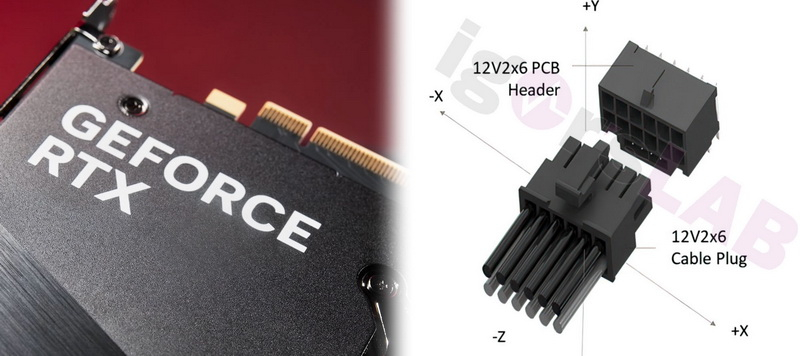

Fonte da imagem: Igor’sLAB
A NVIDIA supostamente iniciou o desenvolvimento do novo conector de alimentação logo após as primeiras reclamações sobre o conector 12VHPWR original de 12 + 4 pinos usado nas placas de vídeo da série GeForce RTX 40. Posteriormente, descobriu-se que a origem do problema é a conexão incorreta do conector ao conector de alimentação da placa de vídeo ou fonte de alimentação, o que leva ao superaquecimento e derretimento. Com base nisso, a principal tarefa foi desenvolver uma nova versão do conector de alimentação com um mecanismo aprimorado de fixação do conector para minimizar essa probabilidade.
Segundo relatos, o desenvolvimento de um novo conector já dura vários meses. Foi nomeado 12V2x6. Note-se que o novo design do conector 12V2x6 faz parte das novas especificações PCIe Base 6. Além disso, faz parte das especificações CEM 5.1 propostas pela organização PCI-SIG para o futuro padrão de energia ATX 3.1. No entanto, todas as características do novo conector ainda não foram finalizadas.

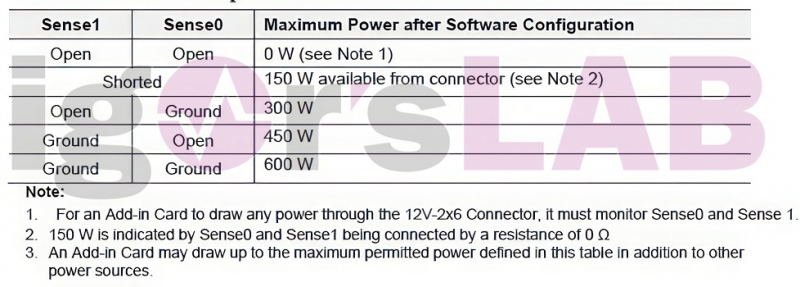

A fonte acrescenta que a nova versão do conector PCIe Base 6 será compatível com algumas das variantes 12VHPWR atuais. No entanto, 12V2x6 terá especificações diferentes com classificações de potência constantes ajustadas, o que pode exigir alterações no firmware das fontes de alimentação ou placas de vídeo.

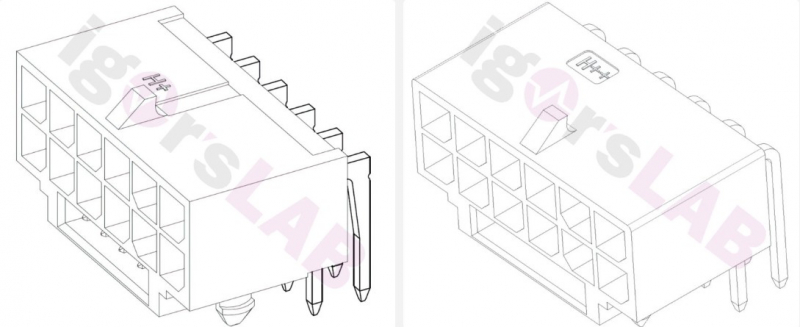

Atual 12VHPWR (H+) e novo 12V2x6 (H++). Fonte da imagem: Igor’sLAB
Não há alterações no conjunto principal de contatos no novo conector 12V2x6 em relação ao atual 12VHPWR. Em outras palavras, os cabos 12VHPWR teoricamente existentes devem ser compatíveis com ele. Ambos os conectores estão equipados com 12 linhas de energia e quatro pinos de sinal. Estes últimos, de fato, sofreram as maiores mudanças. O novo conector 12V2x6 possui contatos de linha de sinal mais curtos. Assim, eles estão localizados mais profundamente na gaiola do conector. Tudo funcionará apenas se o cabo de alimentação estiver firmemente inserido no soquete.

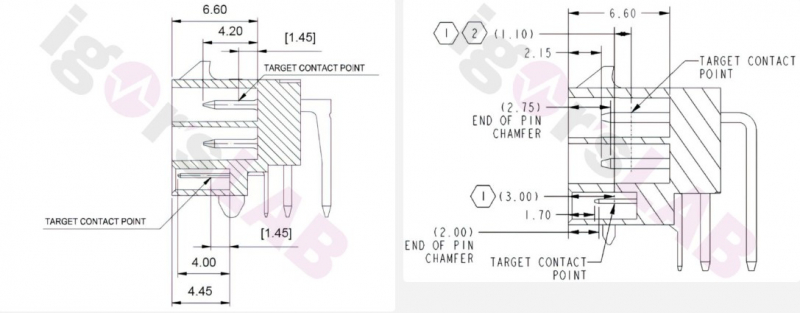

O atual 12VHPWR (H+) e o novo 12V2x6 (H++) em corte, vista lateral. Fonte da imagem: Igor’sLAB
NVIDIA e PCI-SIG estão atualmente avaliando dois projetos de conectores de cabo. A escolha final ainda não foi feita. No entanto, o projeto já está em um estágio avançado de desenvolvimento, então as primeiras placas de vídeo com um novo soquete de energia podem aparecer já no próximo ano, possivelmente como parte de uma série de placas gráficas NVIDIA atualizadas da geração Ada Lovelace.

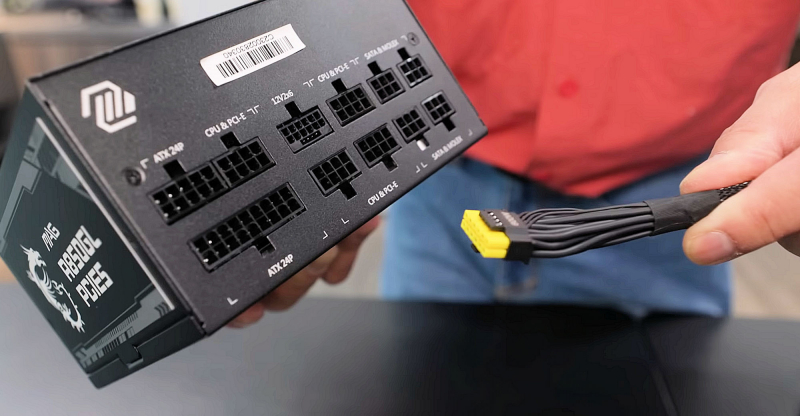

Fonte da imagem: MSI
Vale ressaltar que os produtos equipados com o novo conector de alimentação 12V2x6 já foram apresentados na Computex no mês passado. Por exemplo, a MSI introduziu uma nova série de fontes de alimentação MAG GL com novos conectores padrão, conforme indicado pela marca na própria fonte de alimentação.
Nvidia apenas pretende adotar o novo conector desenvolvido pela intel e consórcio PCI-SIG pela qual passa por revisão neste momento.
